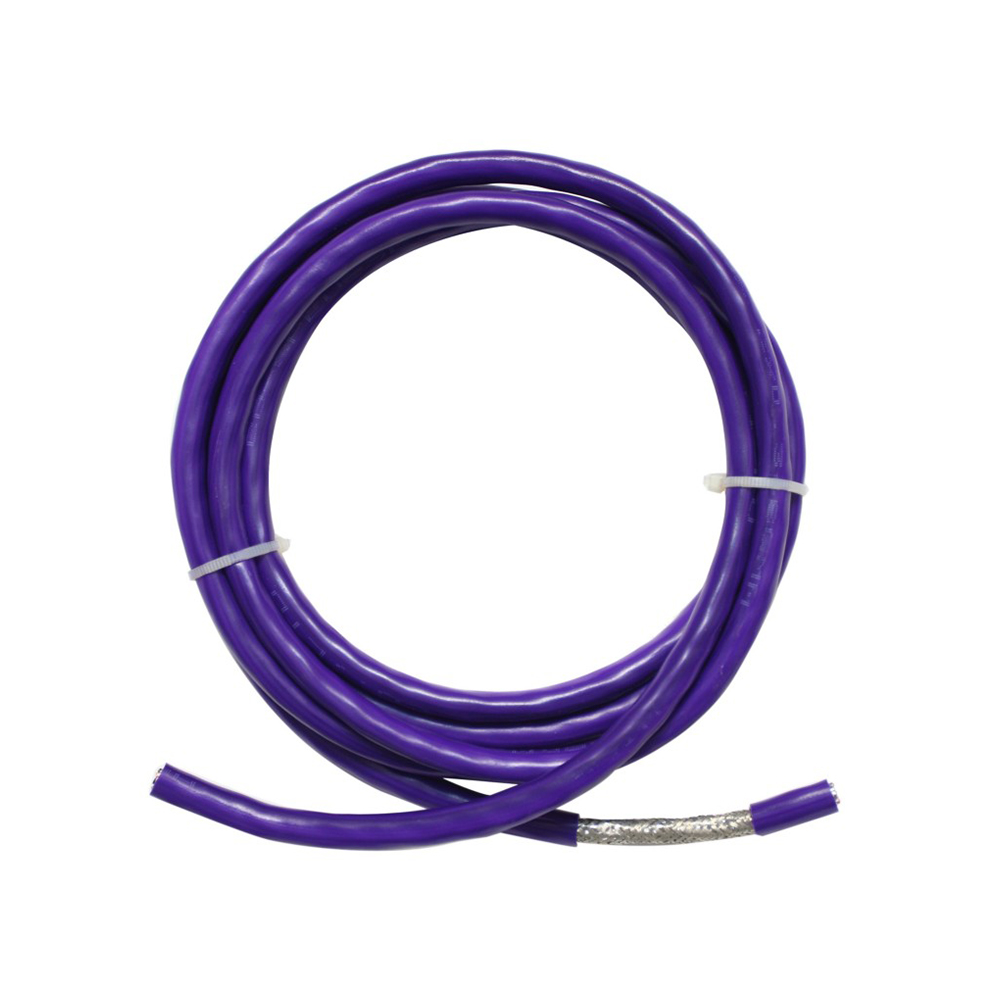

Kabel robota JQR-256P PUR, pełne ekranowanie miedziane

Zalety kabla robota JQR-256P PUR
Ekranowanie w całości miedziane Wysoka wydajność: Ekranowanie w 100% z cynowanej miedzi zapewnia optymalną kompatybilność elektromagnetyczną
Powłoka PUR jest odporna na ekstremalne warunki: olejoodporna, odporna na hydrolizę, odporna na zużycie i odporna na słabe kwasy/zasady
Niezwykle elastyczna żywotność dynamiczna: zoptymalizowana struktura skręcania i materiał osłony wytrzymują 20 milionów cykli zginania
Możliwość dostosowania w szerokim zakresie temperatur: Zakres pracy od -40°C do 105°C obejmuje większość scenariuszy przemysłowych
Zalety instalacji i konserwacji: Elastyczna konstrukcja ułatwiająca instalację, w pełni miedziana warstwa ekranująca zapewniająca wygodne i niezawodne uziemienie

Zalety kabla robota JQR-256P PUR
Dedykowany kabel do środowisk o wysokich zakłóceniach: Zaprojektowany do scenariuszy silnych zakłóceń elektromagnetycznych, takich jak roboty spawalnicze i maszyny do cięcia laserowego
W pełni miedziane ekranowanie dla zerowych zakłóceń sygnału: 100% miedziane ekranowanie zapewnia, że sygnały serwokodera pozostają wolne od zniekształceń nawet w przypadku silnych zakłóceń
Gwarancja trwałości w ekstremalnych warunkach pracy: przechodzi certyfikat TÜV na 20 milionów cykli, żywotność ponad 3 razy dłuższa w przypadku zwykłych kabli robota
Kompleksowe rozwiązanie o wysokiej niezawodności: integruje transmisję sygnału zasilania, sterowania i sprzężenia zwrotnego, zmniejszając złożoność okablowania
Standard przemysłowy Plug-and-Play: Kompatybilny z oryginalnymi prowadnicami kablowymi i systemami złączy popularnych marek robotów

Zakres zastosowania kabla robota PUR JQR-256P
Systemy robotów spawalniczych: Dynamiczna transmisja mocy i sygnału do korpusów robotów i pozycjonerów do spawania łukowego oraz zgrzewania punktowego
Sprzęt do obróbki laserowej: Okablowanie w środowiskach o wysokich zakłóceniach dla jednostek ruchu maszyn do cięcia laserowego i spawania laserowego
Linie produkcyjne do produkcji samochodów: ekranowane okablowanie o dużej gęstości do robotów na liniach spawania i malowania karoserii
Sprzęt półprzewodnikowy: Przeciwzakłóceniowa transmisja precyzyjnych sygnałów dla robotów do transportu płytek i sprzętu pakującego
Roboty przemysłowe o dużej wytrzymałości: Linie zasilania i sprzężenia zwrotnego dla robotów o dużej wytrzymałości na liniach produkcyjnych zajmujących się odlewaniem i kucie

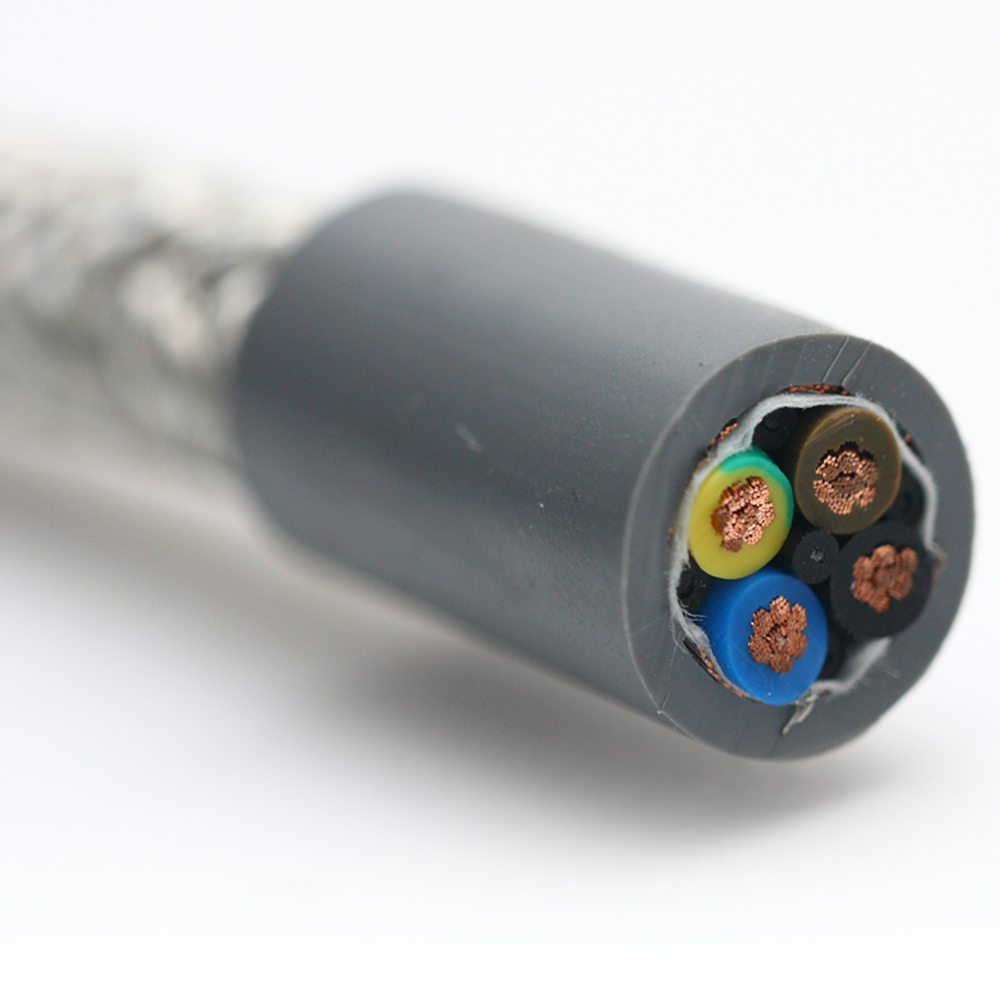

Przewodnik: Ultracienki drut z miedzi beztlenowej (klasa 6 lub wyższa), specjalny proces skręcania w celu maksymalizacji trwałości zginania. Typowy zakres przekrojów: 0,25 mm² do 16 mm².
Izolacja: Specjalny elastomer termoplastyczny lub usieciowana poliolefina, oznaczona kolorami, bardzo elastyczna i odporna na starzenie.
Struktura rdzenia: Integracja wielordzeniowa (np. 4, 8, 12, 19 rdzeni itp.), w tym:
• Linie energetyczne (grube)
• Linie sterujące/sygnałowe (skrętka lub poczwórna gwiazda w celu zmniejszenia przesłuchów)
• Linie magistrali/sprzężenia zwrotnego (np. pary przewodów enkodera)
Płaszcz wewnętrzny/wypełnienie: Płaszcz wewnętrzny z TPE/PUR o niskim tarciu i dużej wytrzymałości, zabezpieczający pozycje rdzenia i redukujący tarcie wewnętrzne oraz naprężenia skręcające.
Struktura ekranująca (cecha podstawowa): Pełne ekranowanie miedziane:
1. Ekranowanie par/grup: krytyczne pary sygnałów (np. enkoder, magistrala) są niezależnie ekranowane folią aluminiową, aby zapobiec przesłuchom między parami.
2. Ogólne ekranowanie: siatka z cynowanej miedzi o dużej gęstości, pokrycie ≥85%, zapewniające kompleksowe ekranowanie elektromagnetyczne i niezawodną ciągłość uziemienia. Jest to podstawowa reprezentacja przyrostka „P”.
Płaszcz zewnętrzny: Poliuretan odporny na ścieranie, o doskonałej odporności na rozdarcie, odporności na olej (np. IEC 60811-2-1), odporności na hydrolizę, odporności na korozję chemiczną i odporności na promieniowanie UV.
Napięcie znamionowe: 300/500 V lub 0,6/1 kV.
Napięcie testowe: 1500 V - 3500 V (50 Hz, 1 minuta).
Długoterminowa temperatura pracy: Urządzenie przenośne: -5°C do 90°C; Stała: -30°C do 90°C.
Minimalny promień zgięcia: Instalacja mobilna (w prowadnicach kablowych): 7,5 × D do 10 × D (D: średnica zewnętrzna kabla).
Trwałość przy zginaniu: > 5 milionów ruchów posuwisto-zwrotnych w prowadnicach kablowych (szczegóły zależą od skoku, prędkości i promienia gięcia).
Wydajność skręcania: Wytrzymuje ciągłe skręcanie w zakresie od ±180° do ±720°/metr.  Klasa ognioodporności:** Zgodna z normą IEC 60332-1-2 (lub wyższymi poziomami, np. IEC 60332-3).
