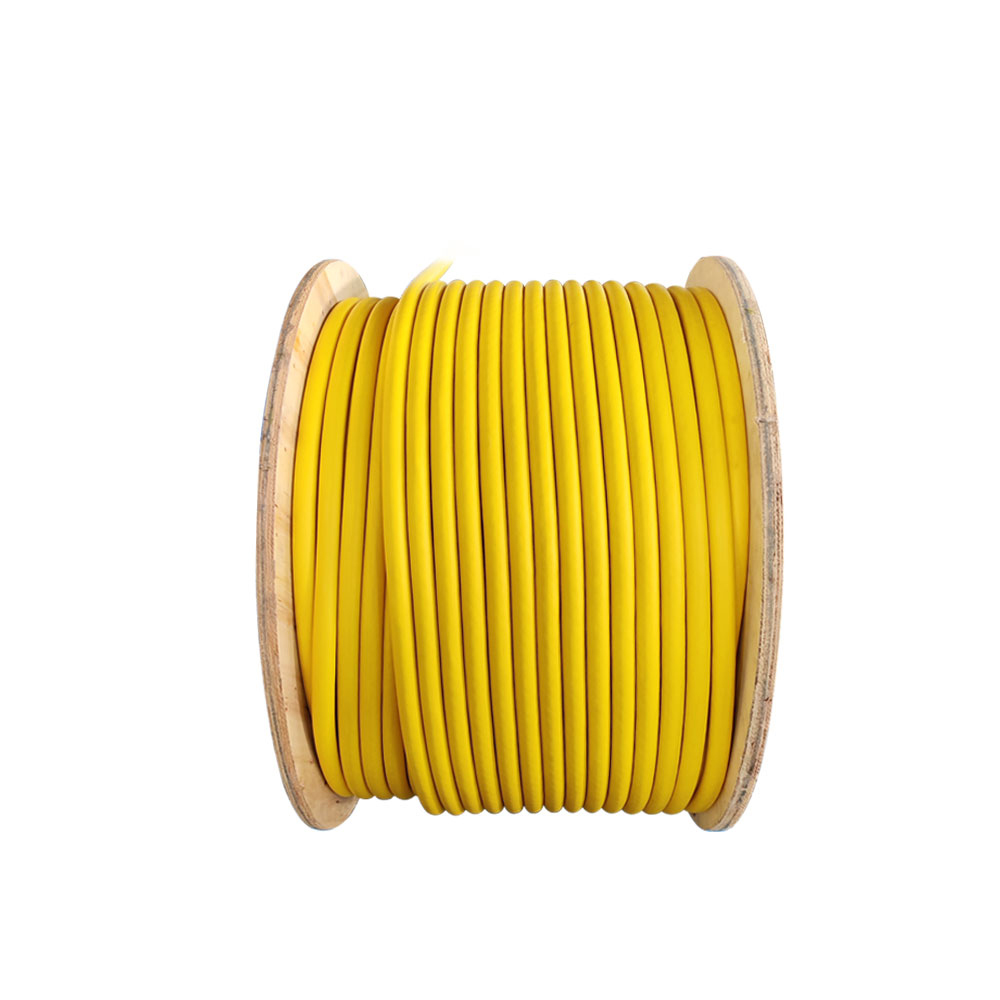

Zwijający się kabel

Wprowadzenie
Kable zwijane, zwane również kablami łańcuchowymi lub kablami na szpulach, to kable specjalnie zaprojektowane do mobilnego zasilania i transmisji sygnału, zdolne do wielokrotnego zwijania i rozwijania na szpulach/bębenach kablowych podczas pracy. Ich podstawowe cechy obejmują zdolność do wytrzymywania ciągłego zginania, nawijania, ciągnięcia i innych naprężeń mechanicznych, oferując wyjątkowo wysoką elastyczność, odporność na zmęczenie zginaniem, wytrzymałość na rozciąganie i odporność na skręcanie. Są to krytyczne komponenty dynamicznych połączeń pomiędzy sprzętem mobilnym a stałymi punktami zasilania/sterowania.

Aplikacje
Stosowany szczególnie do zastosowań w przypadku teleskopowego zasilania posuwisto-zwrotnego i transmisji sygnału, gdzie kable podążają za ruchomym sprzętem.
Typowe scenariusze zastosowań obejmują: żurawie portowe (dźwigi nabrzeżowe, żurawie stoczniowe), układnice do odzyskiwania, suwnice bramowe, zautomatyzowane systemy magazynowania (maszyny do układania w stosy), maszyny budowlane (szpule kablowe do koparek), sprzęt sceniczny, sprzęt górniczy i wszelki mobilny sprzęt mechaniczny zasilany/sterowany za pomocą szpul linowych.

Produkcja
Przewodnik: wykorzystuje ultracienkie druty z miedzi beztlenowej, uformowane za pomocą specjalnych splotów wiązkowych lub skomplikowanych technik splotów, aby zapewnić doskonałą elastyczność i odporność na zginanie.
Izolacja: wykorzystuje materiały o wysokiej elastyczności, takie jak specjalne elastomery, elastomery termoplastyczne (TPE) lub usieciowane poliolefiny, które są odporne na pękanie pod częstym zginaniem.
Okablowanie: wykorzystuje zoptymalizowane struktury splotek pozbawione momentu obrotowego (np. warstwowe lub zgrupowane splotki odwrotne) i może zawierać rdzenie odporne na rozciąganie (np. liny z włókna kevlarowego), aby wytrzymać siły ciągnące, z wypełniaczami zapewniającymi stabilność strukturalną.
Płaszcz wewnętrzny: Zwykle wytłaczany z wewnętrzną warstwą elastomeru lub poliuretanu (PUR), aby ściśle zintegrować rdzeń kabla, zapewniając dodatkowe buforowanie naprężeń i ochronę przed skręcaniem.
Ekranowanie (jeśli wymagane): Wykorzystuje ekranowanie z oplotu z drutu miedzianego ocynowanego lub ekranowanie spiralne, o konstrukcji zgodnej z ruchami zginającymi, aby zapobiec pęknięciu ekranu lub przebiciu izolacji podczas ruchu.
Płaszcz zewnętrzny: Wytłaczany z bardzo odpornych na zużycie, warunki atmosferyczne i rozdarcie materiałów płaszcza zewnętrznego, takich jak poliuretan (PUR) lub specjalnie modyfikowany PVC, często w kolorze czarnym lub pomarańczowym o niskiej przyczepności, aby zapobiec sklejaniu się podczas nawijania.
Kluczowe elementy sterujące procesem: Optymalizacja skoku skrętu każdej warstwy, aby zminimalizować naprężenia wewnętrzne; ściśle kontrolować zgodność zginania żyły przewodu i oplotu ekranującego; przeprowadzić 100% testów wydajności elektrycznej; obowiązkowe pobieranie próbek do badań zmęczenia zginania, prób rozciągania i prób skręcania.

Usługi
Konsultacje dotyczące wyboru: Podaj dokładne zalecenia dotyczące wyboru w oparciu o odległość przesuwu sprzętu, typ szpuli (napędzany sprężyną, napędzany silnikiem, napędzany histerezą), promień gięcia, prędkość, włączenie rdzeni sygnałowych/sterujących i warunki środowiskowe (odporność na olej, odporność na promieniowanie UV, temperatura).
Testowanie i certyfikacja: Dostarczaj raporty z testów w oparciu o odpowiednie standardy testowe (np. Cykle zginania, wytrzymałość na rozciąganie) z produktami zgodnymi z CE, RoHS i innymi wymaganiami.

Zalety
Bardzo długa żywotność dynamiczna: Specjalnie zaprojektowana pod kątem naprężeń dynamicznych, oferująca doskonałą odporność na zmęczenie zginające, odporność na skręcanie i wytrzymałość na rozciąganie, zapewniając długotrwałą wydajność nawet przy wymagających ruchach posuwisto-zwrotnych.
Wysoka integracja i oszczędność miejsca: łączy transmisję mocy, sygnały sterujące, transmisję danych, a nawet światłowody w jednym kablu, upraszczając konstrukcję systemu i zmniejszając ciężar zawieszenia oraz wymaganą przestrzeń na ruchomym końcu.
Wyjątkowa ochrona mechaniczna: bardzo odporna na zużycie i rozdarcie powłoka zewnętrzna oraz zoptymalizowana struktura wewnętrzna skutecznie zapobiegają zewnętrznym zgnieceniom, tarciu i niewielkim uderzeniom.
Stabilna i niezawodna praca: Zapewnia stabilną transmisję mocy i sygnału nawet podczas ciągłego ruchu, redukując przestoje sprzętu spowodowane awarią kabli.
Zwiększona wydajność i bezpieczeństwo sprzętu: Zapewnia niezawodne, nieprzerwane łącza energetyczne i informacyjne dla sprzętu mobilnego, służąc jako podstawowy element zapewniający ciągłą, wydajną i bezpieczną pracę dużych maszyn mobilnych.
