Wyzwania związane z integralnością sygnału specyficzne dla kabli enkodera w szybkich systemach sterowania ruchem
Kable enkodera przenoszą sygnały zwrotne położenia i prędkości pomiędzy enkoderami obrotowymi lub liniowymi a sterownikami ruchu lub serwonapędami. W przeciwieństwie do kabli sterowniczych ogólnego przeznaczenia, działają one w środowisku określonym przez dwa jednoczesne i sprzeczne wymagania: linie sygnałowe muszą przesyłać impulsy cyfrowe o wysokiej częstotliwości lub drobne przebiegi analogowe z minimalnymi zniekształceniami, podczas gdy kabel biegnie wzdłuż kabli zasilających lub jest z nimi wiązany, zasilającymi te same silniki, które generują znaczne zakłócenia elektromagnetyczne. W rezultacie o wydajności kabla enkodera decydują nie tylko jego własne parametry elektryczne, ale także sposób, w jaki te parametry oddziałują z konkretnym protokołem interfejsu enkodera i środowiskiem szumowym instalacji.
Enkodery przyrostowe wykorzystujące wyjścia sterownika liniowego TTL lub różnicowe RS-422 generują ciągi impulsów o częstotliwościach skalowanych bezpośrednio wraz z prędkością silnika i rozdzielczością enkodera. Koder o szybkości 2500 linii na obrót w serwomotorze pracującym z prędkością 3000 obr./min generuje impulsy wyjściowe z częstotliwością 125 kHz na kanał, a przy dekodowaniu kwadraturowym kontroler przetwarza przejścia zboczy z częstotliwością 500 kHz. Przy tych częstotliwościach pojemność kabla staje się czynnikiem ograniczającym: rozproszona pojemność pomiędzy przewodnikami sygnałowymi oraz pomiędzy sygnałem a ekranem spowalnia czas narastania każdego zbocza impulsu, zmniejszając maksymalną długość kabla, na której koder może niezawodnie działać. W przypadku sygnałów różnicowych RS-422 kabel o pojemności międzyprzewodowej wynoszącej 100 pF/m ograniczy użyteczną długość przewodu do znacznie poniżej 30 metrów przy częstotliwości krawędziowej 500 kHz, podczas gdy kabel zaprojektowany dla przepustowości 50 pF/m lub niższej może znacznie rozszerzyć ten zakres.
Protokoły enkodera absolutnego — w tym EnDat, SSI, BiSS i HIPERFACE — nakładają dodatkowe wymagania na konstrukcję kabla, ponieważ obejmują dwukierunkową komunikację między enkoderem a przemiennikiem przy częstotliwościach zegara, zwykle w zakresie od 1 MHz do 16 MHz. Przy tych częstotliwościach charakterystyczne dopasowanie impedancji pomiędzy kablem a obwodami sterownika/odbiornika staje się znaczące. Niedopasowania impedancji powodują odbicia sygnału, które pojawiają się jako szum na linii danych, potencjalnie uszkadzając dane dotyczące pozycji. Prawidłowo skonstruowany kable enkodera określić impedancję charakterystyczną 100–120 Ω dla par różnicowych, utrzymywaną stale na całej długości kabla, aby zminimalizować błędy wywołane odbiciami w systemach absolutnego sprzężenia zwrotnego o wysokiej rozdzielczości. Anhui Zhishang Cable Technology Co., Ltd. produkuje kable enkodera o ściśle kontrolowanym skoku skrętu i geometrii izolacji, aby osiągnąć stabilne wartości impedancji, które obsługują te wymagające protokoły.
Architektura ekranowania: dlaczego pojedynczy ekran jest często niewystarczający dla kabli enkodera

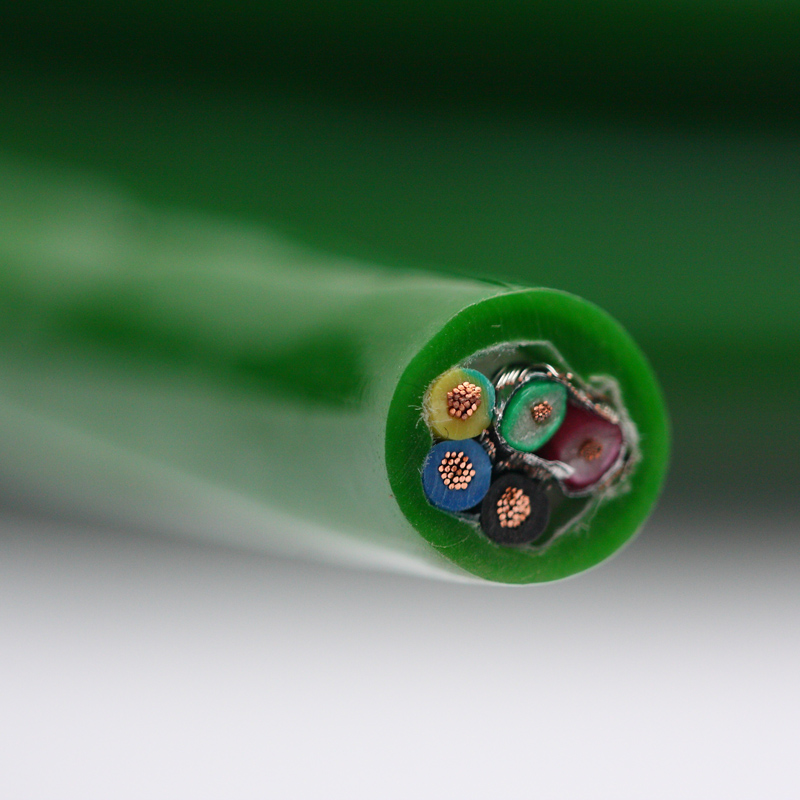

Standardowe założenie, że pojedynczy ekran ogólny jest odpowiedni do ekranowania kabla sygnałowego, załamuje się szczególnie w zastosowaniach z kablami enkodera, gdzie wiele typów sygnałów o różnej wrażliwości na szumy ma ten sam korpus kabla. Typowy kabel enkodera przenosi pary sygnałów kwadraturowych A/B/Z, napięcie zasilania i przewody uziemiające dla elektroniki enkodera, a czasami parę akumulatorów zapasowych do utrzymywania położenia absolutnego – każdy z inną impedancją, poziomem prądu i wrażliwością na zakłócenia. Kiedy wszystko to jest pokryte tylko jednym ogólnym ekranem, sprzężenie indukcyjne i pojemnościowe pomiędzy przewodami zasilającymi a parami sygnałów w kablu pozostaje niekontrolowane, a ekran nie zapewnia żadnej ochrony przed wewnętrznymi przesłuchami.
Rozwiązanie stosowane w kablach enkodera o wysokiej wydajności to warstwowa architektura ekranowania: ekrany z indywidualnymi parami dla każdej pary sygnałów różnicowych w połączeniu z ekranowaniem ogólnym dla całego kabla. Osłony poszczególnych par, zwykle folia aluminiowo-poliestrowa z przewodem drenażowym, tłumią sprzężenie pojemnościowe pomiędzy sąsiednimi parami sygnałów oraz pomiędzy parami sygnałów i przewodami zasilającymi. Ogólny ekran, wykonany z folii lub oplotu z ocynowanej miedzi, stanowi główną barierę przed zewnętrznymi zakłóceniami elektromagnetycznymi pochodzącymi od napędu silnikowego, sąsiadujących korytek kablowych i ogólnego środowiska przemysłowego EMI. To dwupoziomowe podejście zwiększa średnicę kabla i koszt, ale w zastosowaniach precyzyjnego sterowania ruchem, działających z rozdzielczością pozycjonowania poniżej mikrona, alternatywa — błędy sprzężenia zwrotnego położenia spowodowane szumem — są znacznie droższe niż modernizacja kabla.
Praktyka uziemiania ekranu jest równie ważna jak konstrukcja ekranu. Ogólny ekran kabla enkodera należy podłączyć do uziemienia ochronnego tylko po stronie napędu/sterownika, tworząc uziemienie z jednym końcem, które zapobiega powstawaniu pętli prądowych ekranu powodowanych przez różnicę potencjałów uziemienia pomiędzy stroną silnika a szafą sterowniczą. Jeśli ekran jest uziemiony na obu końcach i istnieje pętla uziemienia – co jest powszechne w dużych maszynach, w których różne sekcje stali konstrukcyjnej mają nieco różne potencjały – powstały prąd ekranu przepływa przez przewód drenażowy i indukuje napięcie w liniach sygnałowych, które miał chronić. Wiele sporadycznych usterek enkodera w działających maszynach wynika z tego konkretnego błędu uziemienia, a nie z jakiejkolwiek usterki samego kabla lub enkodera.
| Konfiguracja ekranowania | Zewnętrzna ochrona EMI | Tłumienie przesłuchów między parami | Typowe zastosowanie |
|---|---|---|---|
| Ogólnie tylko folia | Umiarkowany (HF) | Żadne | Enkoder inkrementalny o niskiej rozdzielczości, krótkie serie |
| Ogólnie tylko warkocz | Dobry (LF HF) | Żadne | Ogólne sprzężenie zwrotne serwa, środowisko o umiarkowanym poziomie hałasu |
| Folia pojedyncza para Folia ogólna | Dobry (HF) | Wysoka | Wieloprotokołowe enkodery absolutne, długie serie |
| Pojedynczy warkocz foliowy w parach | Znakomity (LF HF) | Wysoka | Wysoka-resolution servo, heavy EMI environments |
Wymagania dotyczące trwałości elastycznej i różnice konstrukcyjne pomiędzy stałymi i ruchomymi instalacjami kabli enkodera
Kable enkodera są instalowane w dwóch zasadniczo różnych środowiskach mechanicznych, które wymagają różnych konstrukcji kabli: stałego prowadzenia od stacjonarnego enkodera na ramie maszyny do szafy sterowniczej oraz dynamicznego prowadzenia na ruchomych osiach maszyn, takich jak centra obróbcze CNC, ramiona robotów, siłowniki liniowe i systemy bramowe. Traktowanie tych dwóch typów instalacji jako wymiennych — użycie kabla do instalacji stacjonarnej w zastosowaniach dynamicznych lub nadmierne projektowanie kabla z prowadnikiem kablowym dla trasy statycznej — prowadzi albo do przedwczesnej awarii mechanicznej, albo do niepotrzebnych kosztów.
W przypadku zastosowań z łańcuchami przeciąganymi i ciągłą elastycznością konstrukcja kabla enkodera musi spełniać kilka jednoczesnych wymagań mechanicznych. Skręt przewodu musi należeć do klasy 5 lub klasy 6 zgodnie z normą IEC 60228, przy użyciu cienkich pojedynczych drutów w celu rozłożenia naprężeń zginających i maksymalizowania trwałości zmęczeniowej — linka klasy 6 o przekroju poprzecznym 0,14 mm² może składać się z 50 lub więcej pojedynczych drutów, każdy o średnicy poniżej 0,06 mm. Polimer izolacyjny musi pozostać elastyczny w całym zakresie temperatur roboczych bez pęknięć naprężeniowych, co wyklucza PCW ogólnego przeznaczenia na rzecz TPE lub PCW o specjalnej mieszance z zachowaniem elastyczności w niskich temperaturach. Poszczególne ekrany i ekran ogólny muszą być wykonane z cienkiego oplotu lub folii zakładkowej z wystarczającym zakładkiem, aby zachować ciągłość elektryczną przez miliony cykli zginania bez powodowania przerw lub sporadycznych warunków otwartego obwodu w przewodzie drenażowym. Zhishang Cable projektuje swoje kable enkodera o ciągłej elastyczności ze zoptymalizowaną długością skrętu każdego elementu przewodu, zapewniając, że spiralna geometria przewodów i ekranów w naturalny sposób dostosowuje się do zginania kabla, nie powodując przeciążenia rozciągającego w elementach zewnętrznych.
Specyfikacja minimalnego promienia zgięcia kabla enkodera z prowadnikiem kablowym nie jest pojedynczą wartością statyczną — różni się ona między dynamicznym promieniem zgięcia (stosowanym w sposób ciągły podczas pracy) a promieniem zgięcia instalacyjnego (jednorazowe zgięcie podczas układania). Dynamiczny promień zgięcia w przypadku kabli enkodera o dużej elastyczności jest zwykle określany jako 7,5 × do 10 × średnicy zewnętrznej kabla, podczas gdy promień zgięcia podczas instalacji może wynosić 5 × lub mniej. Zastosowanie promienia zagięcia instalacyjnego jako zagięcia stałego — na przykład poprowadzenie kabla wokół ciasnego narożnika w kanale kablowym — powoduje utworzenie obszaru utrzymującego się naprężenia mechanicznego, które przyspiesza uszkodzenie zmęczeniowe w tym miejscu, nawet jeśli sam kabel się nie porusza. To rozróżnienie należy wyraźnie przekazać instalatorom, szczególnie w przypadku projektów modernizacyjnych, w których nowe kable zastępują istniejące w już ustalonych trasach.
Rozmiar przewodu zasilającego w kablach enkodera: kompromis w zakresie spadku napięcia i sprzęgania szumów
Większość kabli enkodera zawiera dedykowane przewody do dostarczania napięcia roboczego do elektroniki enkodera — zazwyczaj 5 V DC w przypadku enkoderów inkrementalnych z wyjściem TTL lub 8–30 V DC w przypadku HTL i wielu typów enkoderów absolutnych. Te przewody zasilające mają mały przekrój poprzeczny w porównaniu z ich odpowiednikami w kablach zasilających, ale ich rozmiar ma bezpośredni wpływ na wydajność enkodera, który jest często pomijany. Spadek napięcia na przewodach zasilających zmniejsza napięcie zasilania na zaciskach enkodera, a enkodery pracujące w pobliżu dolnej granicy ich określonego zakresu napięcia mogą generować sygnały wyjściowe o zmniejszonej amplitudzie, zwiększonych czasach narastania lub – w przypadku enkoderów 5 V TTL z bardzo wąskimi marginesami napięcia – sporadyczne błędy poziomu logicznego, które są trudne do odróżnienia od usterek spowodowanych szumem.
Obliczenie dopuszczalnego spadku napięcia wymaga znajomości poboru prądu przez enkoder, długości przewodu i przekroju przewodu. Koder 5 V pobierający 150 mA na 20-metrowym kablu z przewodami zasilającymi o przekroju 0,14 mm² doświadcza łącznie spadku zasilania i powrotu o około 0,86 V — ponad 17% nominalnego napięcia zasilania, co plasuje koder znacznie poniżej jego znamionowego napięcia zasilania 5 V i mieści się w marginesie, w którym jakość sygnału wyjściowego ulega pogorszeniu. Zwiększenie przekroju przewodu zasilającego do 0,25 mm² zmniejsza ten spadek do około 0,48 V, przywracając odpowiedni margines zasilania. W przypadku instalacji, w których nie da się uniknąć długich kabli, niektórzy producenci serwonapędów oferują regulowane napięcie wyjściowe enkodera, które kompensuje rezystancję kabla, ale wymaga to dokładnej znajomości rezystancji przewodu kabla i nie może zastąpić prawidłowego doboru rozmiaru przewodu na etapie projektowania.
Poza spadkiem napięcia, przewody zasilające w kablu enkodera stanowią potencjalną ścieżkę wstrzykiwania szumu. Szum przełączania na zasilaniu enkodera — generowany przez wewnętrzne zasilanie przemiennika lub przewodzony z szyny DC maszyny — łączy się pojemnościowo z sąsiednimi parami sygnałów, jeśli przewody zasilające nie są odpowiednio oddzielone lub ekranowane od par sygnałów w kablu. Jest to jeden z powodów, dla których przewody zasilające w dobrze zaprojektowanym kablu kodera często mają swój własny, indywidualny ekran lub są umieszczane na obrzeżach kabla z dala od par sygnałów, zamiast być losowo rozmieszczone w wiązce kablowej. W ramach wsparcia inżynieryjnego aplikacji firma Anhui Zhishang Cable Technology Co., Ltd. doradza klientom w zakresie doboru przekroju przewodu zasilającego i opcji konstrukcji kabla w oparciu o rzeczywiste wymagania prądowe enkodera i odległości instalacyjne, zapobiegając problemom z wydajnością związanym z zasilaniem, zanim wystąpią one w terenie.
Szacowany spadek napięcia dla typowych konfiguracji kabli enkodera (zasilanie 5 V, obciążenie 150 mA)
- Przewody 0,14 mm², odcinek 10 m: Spadek ~0,43 V (8,6% z 5 V); granica akceptowalna dla standardowych koderów TTL.
- Przewody 0,14 mm², odcinek 20 m: Spadek ~0,86 V (17,2% z 5 V); napięcie zasilania prawdopodobnie poniżej minimalnej wartości znamionowej enkodera.
- Przewody 0,25 mm², odcinek 20 m: Spadek ~0,48 V (9,6% z 5 V); w akceptowalnym zakresie dla większości enkoderów 5V.
- Przewody 0,34 mm², odcinek 30 m: Spadek ~0,53 V (10,6% z 5 V); nadaje się do dłuższych przebiegów bez kompensacji napięcia po stronie napędu.
