TRVVP Kabel łańcuchowy odporny na zakłócenia elektromagnetyczne

Ekstremalna elastyczność i wysoka wytrzymałość na rozciąganie:
Połączenie ultraelastycznych przewodników i zintegrowanych elementów rozciąganych spełnia wymagania dotyczące szybkiego ruchu posuwisto-zwrotnego wind.
Gwarancja integralności sygnału:
Dodanie ogólnego ekranowania na bazie skrętki lub indywidualnego ekranowania tworzy wiele warstw ochrony, co jest szczególnie odpowiednie do przesyłania sygnałów magistrali (takich jak CAN, Ethernet) i sygnałów wideo w nowoczesnych windach bez maszynowni, windach szybkobieżnych i windach inteligentnych.
Niezawodna trwałość mechaniczna i środowiskowa:
Zaprojektowany specjalnie do pionowego środowiska zginania posuwisto-zwrotnego szybów wind, ma długą żywotność zginania. Powłoka z PCV zapewnia podstawową ochronę środowiska.
Zakres zastosowania: Stosowany w windach, windach i systemach podnoszenia pionowego, gdzie istnieje ryzyko zakłóceń elektromagnetycznych lub wysokie wymagania dotyczące jakości transmisji sygnału, służąc jako kable podróżne do przesyłania mieszanych sygnałów zasilania, sterowania, danych i wideo.

Przewodnik: Przewodnik z miedzi wyżarzanej klasy 6 (wielożyłowe bardzo cienkie druty miedziane), niezwykle elastyczny. Zakres przekrojów: 0,75 mm² do 2,5 mm² (sygnał/sterowanie), 4 mm² do 35 mm² (zasilanie).
Izolacja: Specjalny elastyczny PVC, kodowany kolorami.
Struktura rdzenia: Integracja wielordzeniowa z elastycznymi konfiguracjami, takimi jak:
• Rdzenie zasilające (uziemienie 3-fazowe)
• Rdzenie sterujące/sygnałowe (wiele rdzeni, często skręcone pary w celu zmniejszenia przesłuchów wewnętrznych)
• Rdzenie komunikacyjne/magistrali (np. magistrala CAN, pary Ethernet)
• Rdzenie wideo (np. kable koncentryczne)
Element rozciągliwy: centralna lub zintegrowana przędza aramidowa, lina z włókien lub lina stalowa ocynkowana, odporna na naprężenia mechaniczne.
Wypełnienie: Niehigroskopijny materiał wypełniający utrzymujący okrągłość kabla.

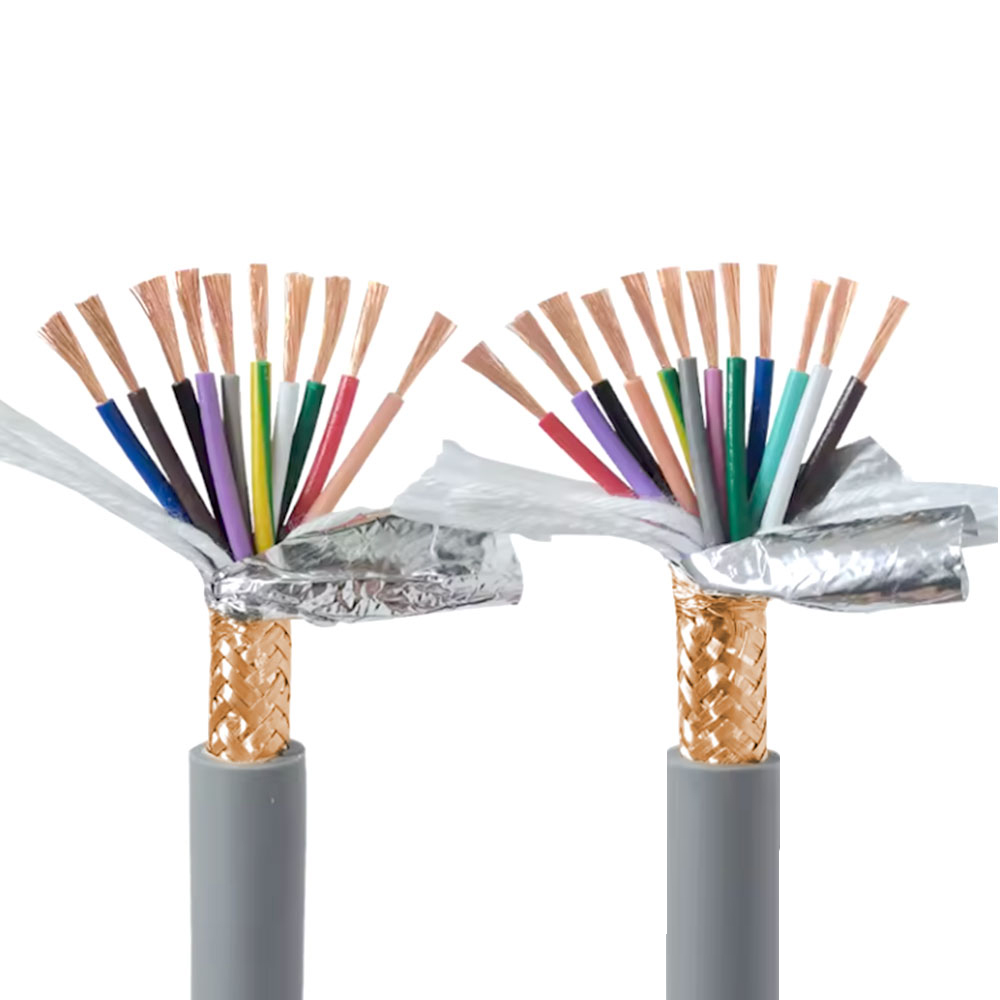

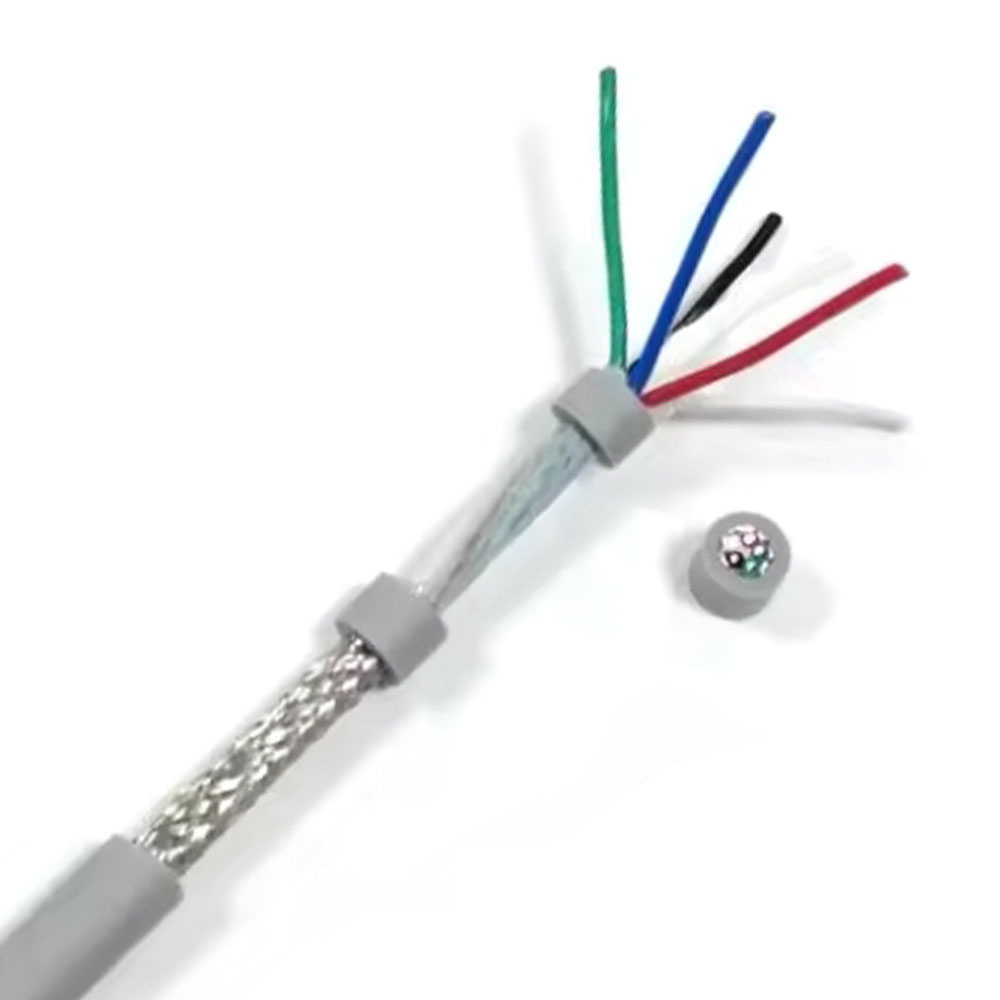

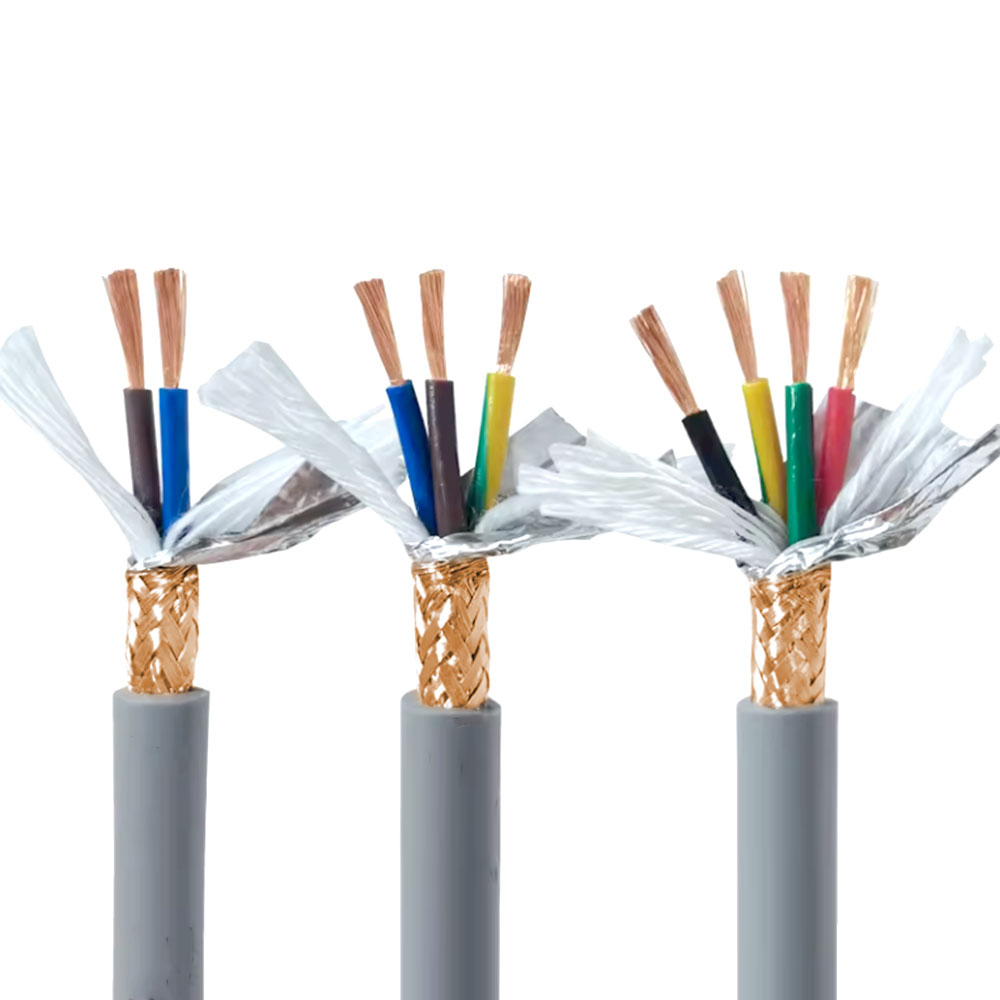

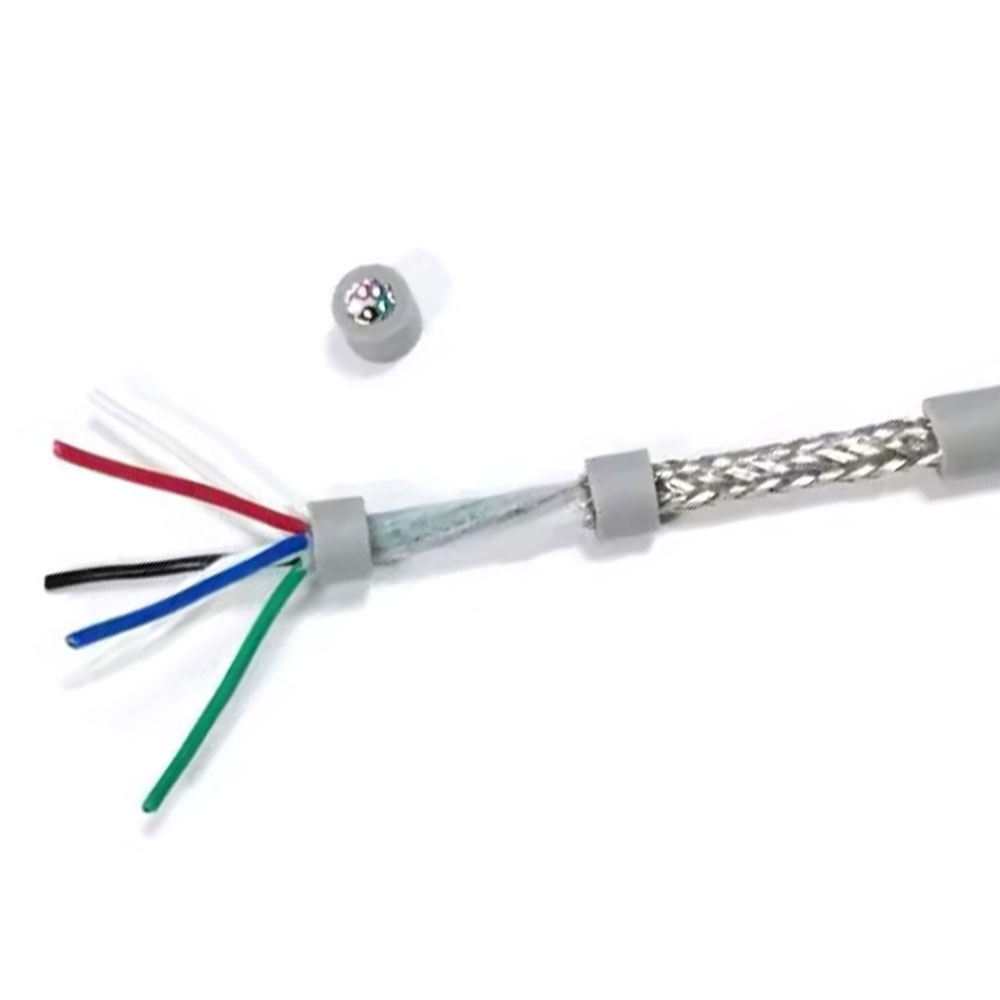

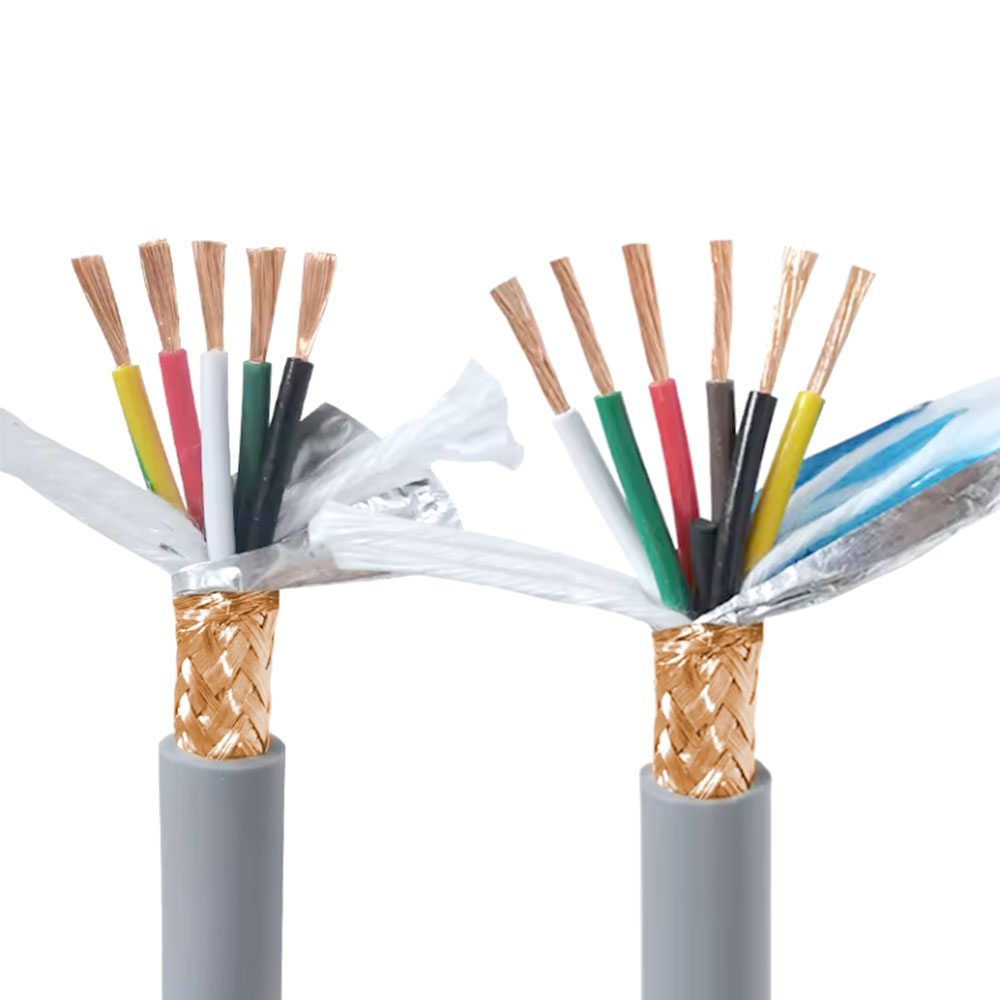

Struktura ekranująca (cecha rdzenia): Ogólne ekranowanie: Zwykle wykorzystuje się siatkę z cynowanego oplotu miedzianego lub drut drenażowy z taśmy kompozytowej aluminiowo-plastikowej, o pokryciu ≥80%, otaczającym wszystkie żyły kabla wewnątrz osłony. Niektóre modele mogą obejmować indywidualne ekranowanie par krytycznych (np. par komunikacyjnych).
Powłoka: PVC o wysokiej wytrzymałości, odporny na ścieranie i zginanie, zazwyczaj czarny lub szary, może charakteryzować się właściwościami niskodymowymi i bezhalogenowymi (LSZH).
Napięcie znamionowe: 300/500 V lub 450/750 V.
Długoterminowa temperatura pracy: -15°C do 70°C (w przypadku instalacji mobilnej).
Minimalny promień zgięcia: Instalacja mobilna: 10 × D (gdzie D to zewnętrzna średnica kabla).
Wysokość zawieszenia: Zaprojektowana w oparciu o wytrzymałość elementu rozciągającego, zwykle obsługująca wysokość podnoszenia od 80 metrów do 200 metrów.
Ocena ognioodporności: Zgodna z GB/T 18380.1 (lub IEC 60332-1).
Skuteczność ekranowania: Zapewnia określony poziom odporności na zakłócenia elektromagnetyczne (EMI), zapobiegając przenikaniu zakłóceń zewnętrznych lub promieniowaniu sygnałów wewnętrznych.
