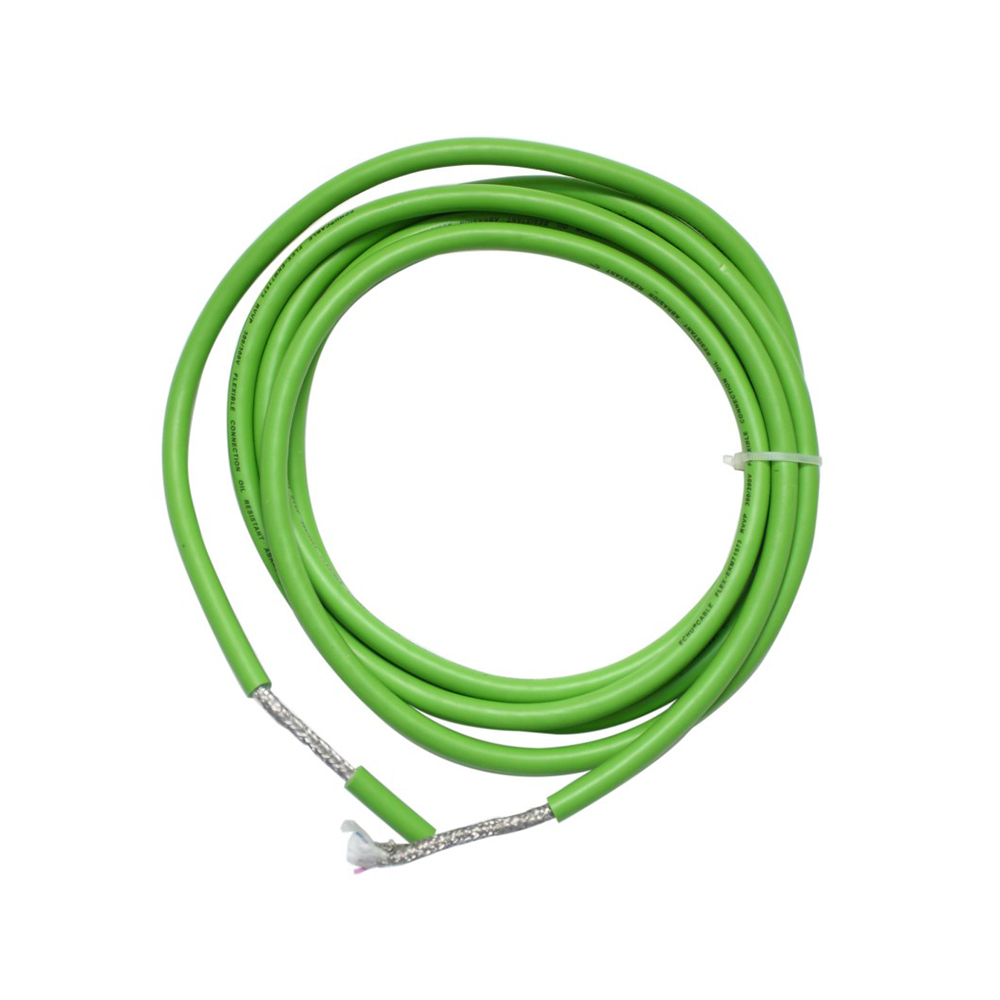

Kabel robota PVC JQR-246P, pełne ekranowanie miedziane

Zapewnienie integralności sygnału:
Warstwowa konstrukcja ekranowania skutecznie izoluje przesłuchy między liniami zasilającymi a wrażliwymi liniami sterującymi/sygnałowymi, zapobiegając wpływowi szumów o wysokiej częstotliwości z serwonapędów na sprzężenie zwrotne enkodera lub komunikację magistrali, redukując w ten sposób liczbę błędów.
Ekonomiczna trwałość dynamiczna:
Zapewniając dobre ekranowanie, zachowuje wysoką opłacalność i miliony cykli zginania kabli robotycznych z PVC, spełniając wymagania wytrzymałościowe większości scenariuszy automatyki przemysłowej.
Podstawowa ochrona środowiska:
Osłona z PVC zapewnia podstawową ochronę przed olejami, smarami, chłodziwem i wilgocią, spełniając potrzeby ogólnych środowisk przemysłowych.
Zakres zastosowania: Stosowany do niezawodnej transmisji mieszanej mocy i wrażliwych sygnałów w ogólnym sprzęcie automatyki przemysłowej, gdzie występują pewne zakłócenia elektromagnetyczne, a kabel musi wytrzymywać ruch posuwisto-zwrotny o średniej i wysokiej częstotliwości.
Zalety kabla robota PCV JQR-246P
Warstwa ekranująca w całości z oplotu miedzianego: wykorzystuje ekranowanie z plecionego drutu miedzianego o dużej gęstości z pokryciem ≥85%, skutecznie tłumiąc zakłócenia elektromagnetyczne i zapewniając stabilną transmisję sygnałów sterujących robotem.
Wysoce elastyczna konstrukcja dynamiczna: drobno skręcone przewodniki z miedzi beztlenowej w połączeniu z osłoną z elastomeru PVC osiągają minimalny promień zgięcia wynoszący 5-krotność średnicy zewnętrznej, odpowiedni dla scenariuszy wysokiej częstotliwości w złączach robotów.
Struktura odporna na skręcanie i zużycie: Zoptymalizowany skok skrętu rdzenia kabla i odporna na rozdarcie formuła osłony wytrzymują wielokrotne skręcanie i tarcie w zrobotyzowanych systemach nośnych.
Odporność na olej i zdolność adaptacji do środowiska: Powłoka z PVC jest odporna na olej, słabe kwasy i zasady, dzięki czemu nadaje się do złożonych środowisk przemysłowych, takich jak produkcja samochodów i montaż elektroniki.
Certyfikat bezpieczeństwa i niezawodności: Certyfikat UL/CE, z ognioodpornością zgodną z normami IEC 60332, spełniający wymagania bezpieczeństwa zautomatyzowanych urządzeń.

Punkty sprzedaży produktu
Specjalistyczny kabel do robotów przemysłowych: zapewnia zintegrowane rozwiązania w zakresie transmisji zasilania, sygnałów i sterowania w zautomatyzowanym sprzęcie, takim jak roboty sześcioosiowe i roboty SCARA.
Zapewnienie sygnału przeciwzakłóceniowego: Pełna miedziana konstrukcja ekranująca zapewnia stabilną i pozbawioną zniekształceń transmisję sygnałów enkodera serwosilnika i komunikację magistrali w silnym środowisku elektromagnetycznym.
Trwałość dynamiczna w długim cyklu: pomyślnie przeszło 10 milionów testów zginania nośników kablowych, odpowiednich do scenariuszy ciągłej pracy o wysokiej intensywności, takich jak spawanie samochodów i przenoszenie materiałów.
Ekonomiczny kabel do robota: Optymalizuje koszty, spełniając jednocześnie wymagania dotyczące wydajności dynamicznej, zapewniając opłacalny wybór dla małych i średnich projektów automatyki.
Zgodność z szybką wymianą: Ujednolicona średnica zewnętrzna i konstrukcja interfejsu, kompatybilna z kanałami kablowymi i złączami robotów głównych marek, redukująca przestoje konserwacyjne.

Przewodnik: Cienki drut z miedzi beztlenowej (klasa 5 lub 6), specjalnie skręcony. Zakres przekroju poprzecznego: 0,25 mm² do 16 mm² (wspólny).
Izolacja: Specjalny elastyczny PVC lub elastomer, kodowany kolorami.
Struktura rdzenia: Integracja wielordzeniowa (np. 4, 8, 12, 19 rdzeni itp.), w tym:
• Linie energetyczne
• Linie sterujące/sygnałowe (zwykle skręcone pary w celu zmniejszenia przesłuchów wewnętrznych)
• Linie magistrali/sprzężenia zwrotnego (np. pary enkoderów)
Wewnętrzna osłona/wypełnienie: Elastyczny PVC lub wypełniacz bawełniany, zabezpieczający rdzenie i redukujący tarcie wewnętrzne.
Struktura ekranująca (cecha podstawowa): Pełne ekranowanie miedziane:
1. Ekranowanie par: pary sygnałów krytycznych (np. enkodery, magistrale komunikacyjne) mogą wykorzystywać niezależne ekranowanie z folii aluminiowej.
2. Ogólne ekranowanie: siatka z cynowanej miedzi o dużej gęstości, pokrycie ≥80%, zapewniające kompleksowe ekranowanie elektromagnetyczne i niezawodne uziemienie.
Płaszcz zewnętrzny: modyfikowany polichlorek winylu, o dobrej elastyczności, odporności na ścieranie, odporności na olej (IEC 60811-2-1) i odporności na promieniowanie UV. Zazwyczaj szary lub czarny.
Napięcie znamionowe: 300/500 V lub 0,6/1 kV.
Napięcie testowe: 1500 V do 3000 V (50 Hz, 1 minuta).
Długoterminowa temperatura pracy: Mobilna: -5°C do 70°C; Stała: -15°C do 70°C.
Minimalny promień zgięcia: Instalacja mobilna (w prowadnicach kablowych): 7,5 × D do 10 × D (D: średnica zewnętrzna kabla).
Trwałość zginania: od >2 milionów do 5 milionów ruchów posuwisto-zwrotnych w prowadnicach kablowych.
Wydajność skręcania: Wytrzymuje ciągłe skręcanie o wartości ±180°/metr.
Ocena ognioodporności: Zgodna z normą IEC 60332-1-2.
