Kompleksowe wprowadzenie do izolowanych i osłoniętych kabli zasilających XLPE

I. Definicja i podstawowa charakterystyka
Kable elektroenergetyczne z izolacją i osłoną XLPE odnoszą się do kabli elektroenergetycznych, w których jako warstwę izolacyjną przewodnika zastosowano usieciowany polietylen (XLPE) i mogą zawierać inne materiały (takie jak PVC, PE lub poliolefina bezhalogenowa) jako osłonę. XLPE ulega sieciowaniu fizycznemu lub chemicznemu, przekształcając liniowe łańcuchy molekularne polietylenu w trójwymiarową strukturę sieciową, znacznie poprawiając jego właściwości termomechaniczne. To sprawia, że ​​jest to główna i preferowana technologia dla nowoczesnych kabli niskiego, średniego i wysokiego napięcia.

Podstawowe cechy:
Wyjątkowa odporność na ciepło: Dopuszczalna długoterminowa temperatura pracy do 90°C, o 20°C wyższa niż w przypadku kabli PVC (70°C), ze znacznie poprawioną krótkotrwałą odpornością na przeciążenia i temperaturą stabilności termicznej zwarciowej (250°C).
Wyższa obciążalność prądowa: Ze względu na wyższą temperaturę znamionową, przy tym samym przekroju przewodu, jego dopuszczalna obciążalność prądowa jest o 20–30% większa niż w przypadku kabli PCV. Alternatywnie można wybrać mniejszy przekrój dla tego samego prądu, oszczędzając materiały i koszty.
Doskonałe właściwości elektryczne: Wysoka wytrzymałość dielektryczna, niska strata dielektryczna i wysoka rezystancja izolacji, dzięki czemu szczególnie nadaje się do przesyłu energii średniego i wysokiego napięcia.
Dobra odporność na pękanie pod wpływem czynników środowiskowych: Usieciowana struktura zapewnia znacznie lepszą odporność na pękanie pod wpływem naprężeń termicznych i mechanicznych w porównaniu ze zwykłym polietylenem (PE).
Długa żywotność: Powolne starzenie termiczne materiału skutkuje typową projektowaną żywotnością wynoszącą 30–40 lat, znacznie przekraczającą żywotność kabli PVC.

II. Główne typy i scenariusze zastosowań
Klasyfikacja według poziomu napięcia:
Kable niskiego napięcia XLPE (0,6/1 kV): takie jak serie YJV i YJLV, które szybko zastępują serię VV i stają się absolutną podstawą dystrybucji energii w budownictwie i przemyśle.
Kable średniego napięcia XLPE (np. 8,7/15 kV, 26/35 kV): takie jak seria YJV22 i YJLV22, stosowane do głównego przesyłu energii w miejskich sieciach dystrybucyjnych, parkach przemysłowych i dużych budynkach przy napięciu 10 kV–35 kV.
Kable XLPE wysokiego i bardzo wysokiego napięcia (110 kV i więcej): Należy stosować ultraczyste materiały izolacyjne i specjalne procesy do zastosowań takich jak podziemne korytarze przesyłowe w miastach, wyloty elektrowni i podwodny przesył energii.

Klasyfikacja według powłoki i struktury:

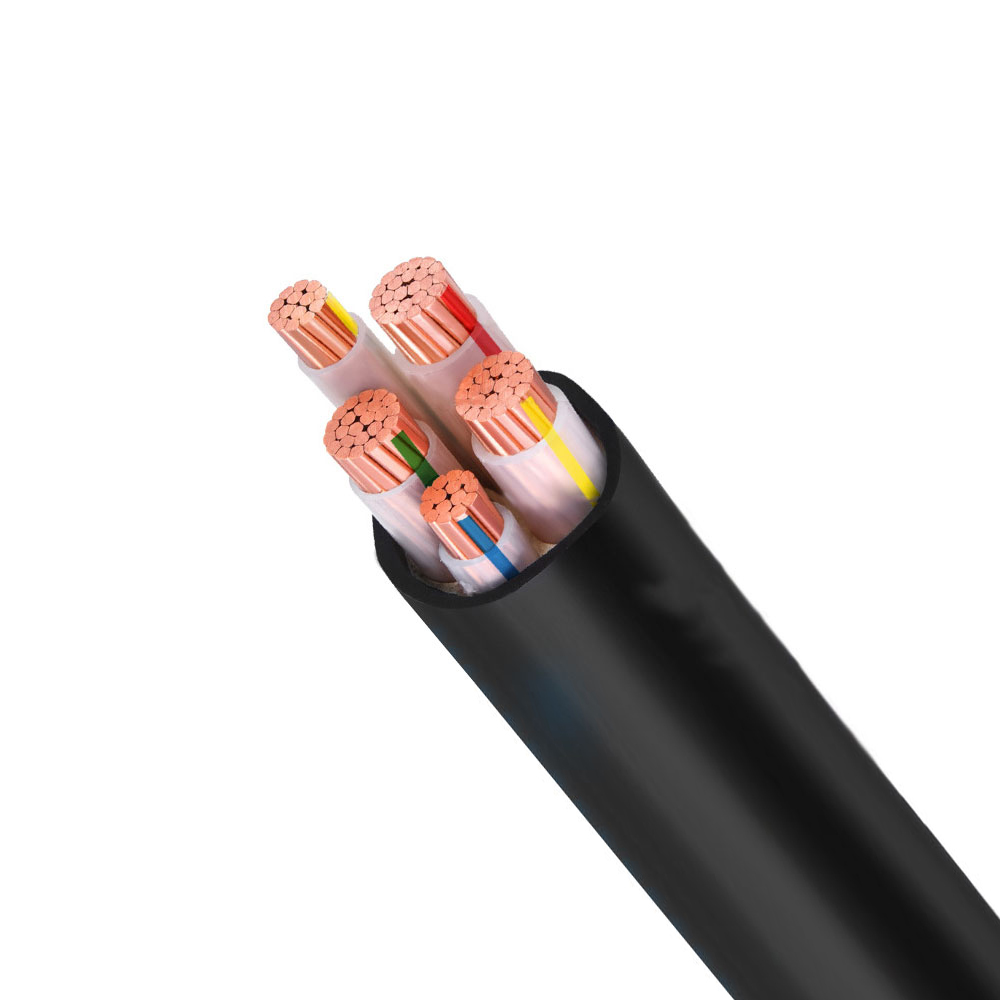

Typ standardowy (YJV): Płaszcz zewnętrzny z polichlorku winylu (PVC) zapewniający najwyższą wszechstronność.

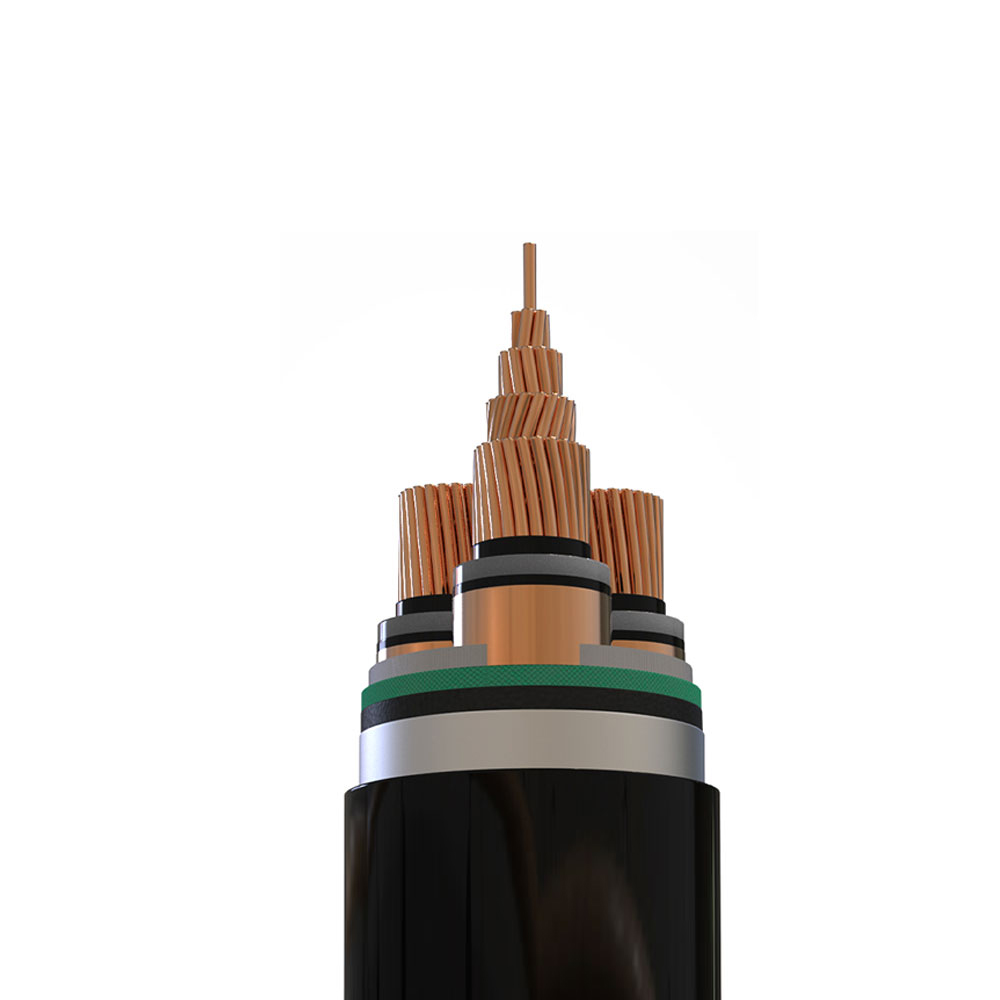

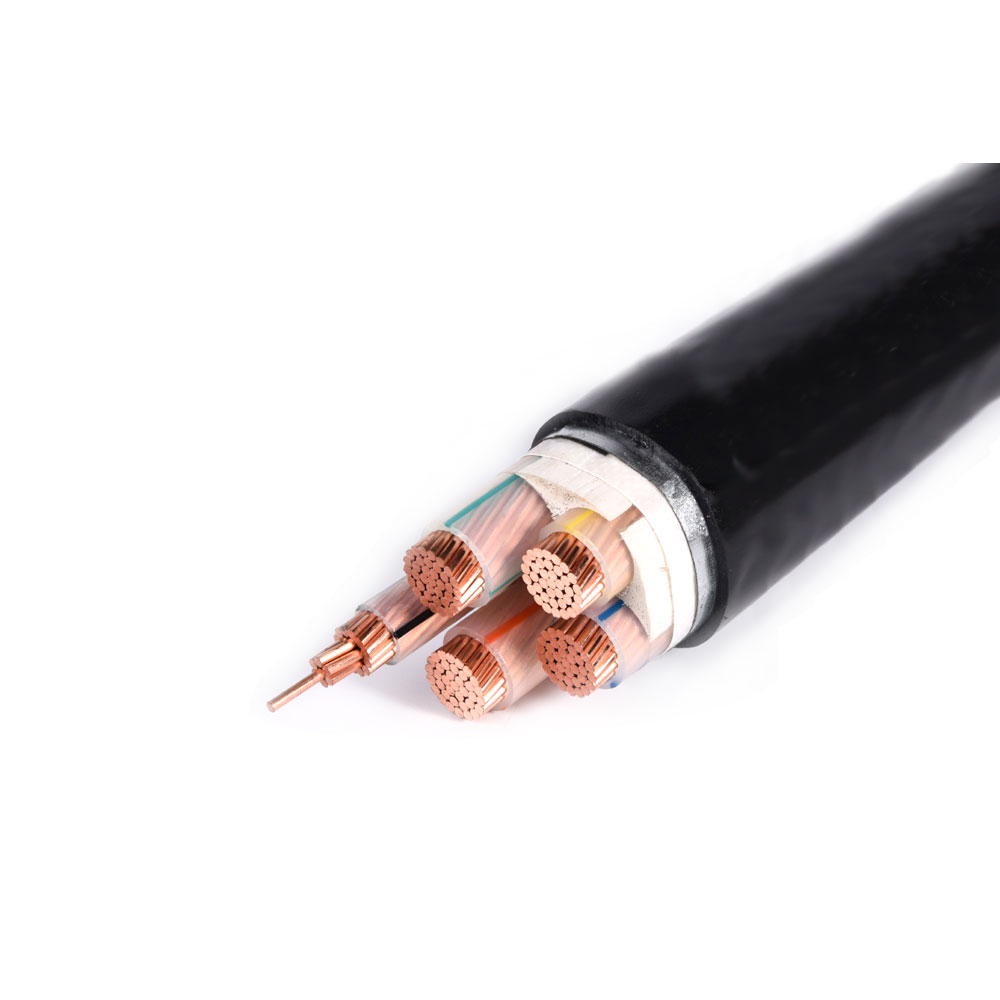

Typ opancerzony (np. YJV22, YJV32): Wzmocniony pancerzem z taśmy stalowej lub drutu do zastosowań wymagających ochrony mechanicznej, takich jak bezpośrednie zakopywanie w ziemi lub instalacja przewodów.

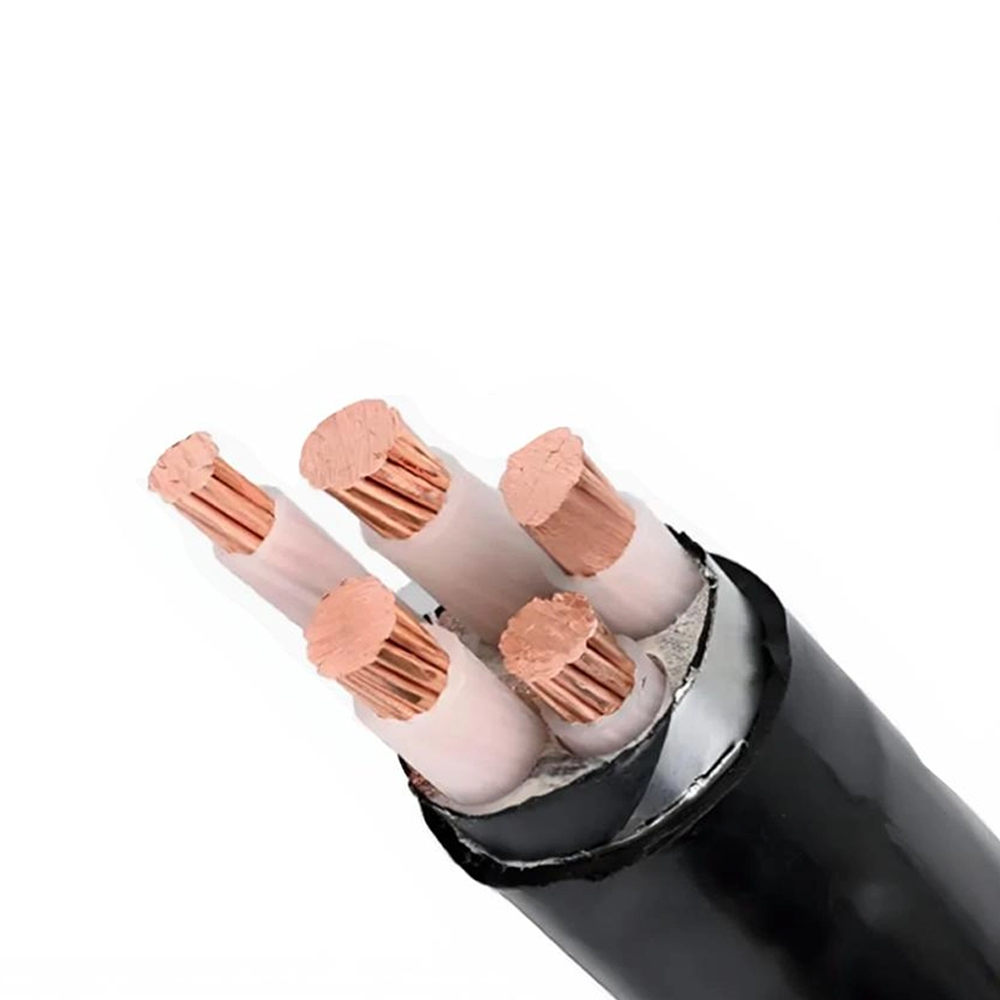

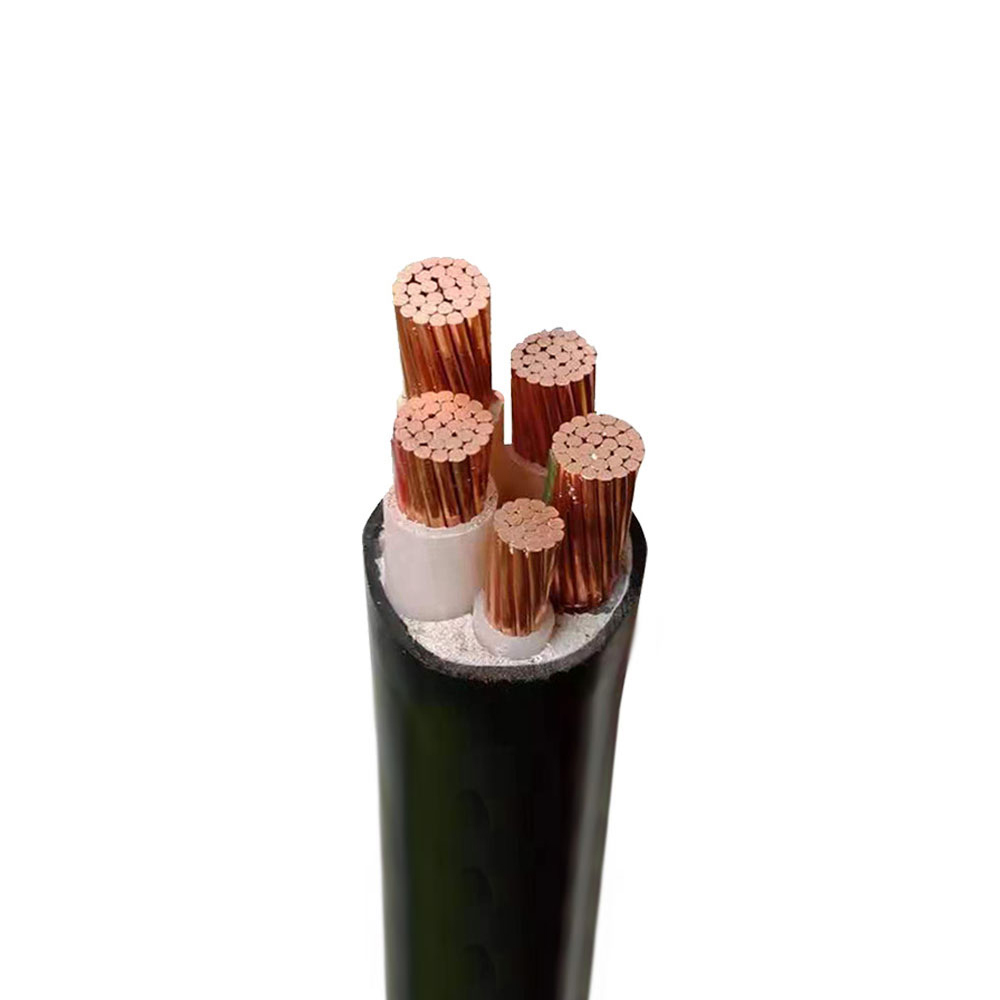

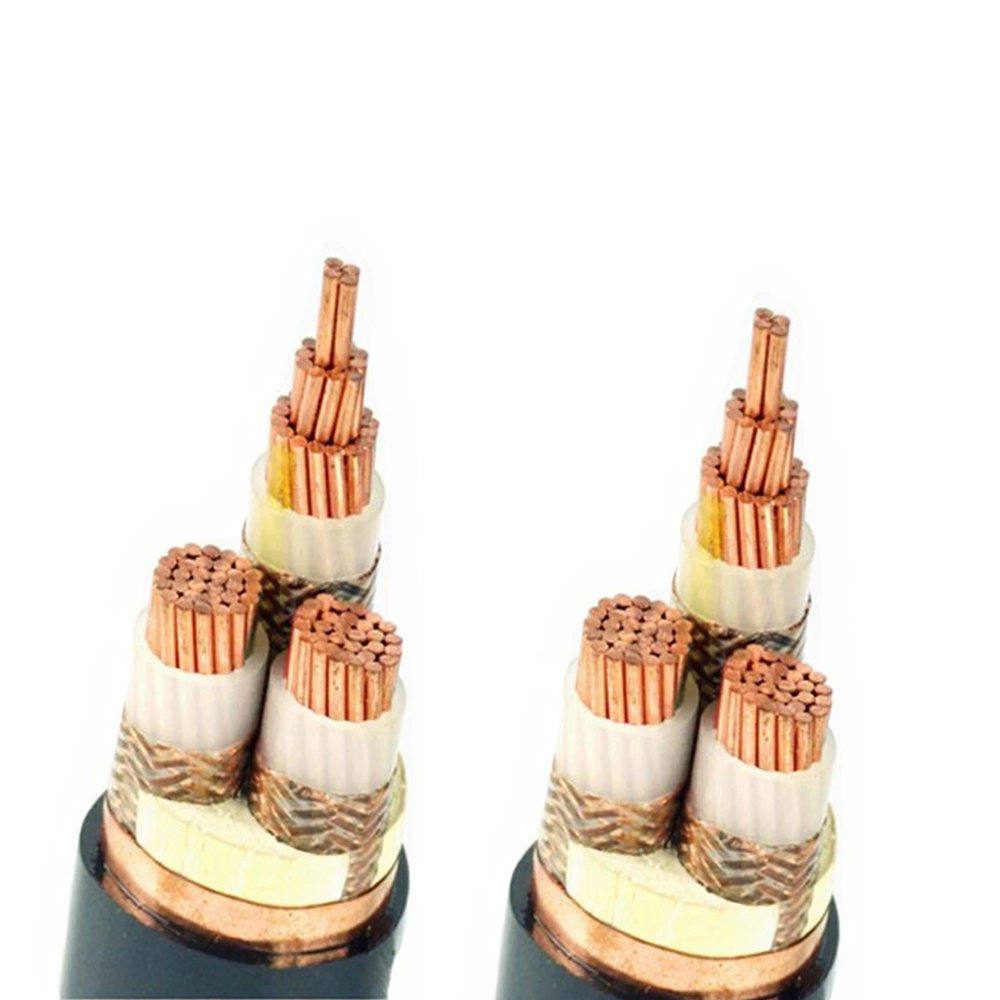

Bezhalogenowy typ o niskim dymieniu (np. WDZ-YJY): wykorzystuje bezhalogenową osłonę poliolefinową, wytwarzającą podczas spalania niski poziom dymu i brak toksycznych gazów, odpowiedni dla obszarów gęsto zaludnionych.

Główne obszary zastosowań:
Miejskie sieci energetyczne i dystrybucja energii w budynkach: Preferowany wybór w przypadku głównych linii zasilających, od miejskich podziemnych tuneli użyteczności publicznej po pionowe szyby wieżowców, przy czym najczęściej wybieraną opcją jest seria YJV.
Energia przemysłowa i odnawialna Wytwarzanie energii: Zasilanie wysokiego napięcia w fabrykach, liniach kolektorowych i liniach wychodzących dla elektrowni wiatrowych i fotowoltaicznych.
Infrastruktura transportowa: Systemy zasilania i sieci oświetleniowe metra, kolei i lotnisk.
Duże obiekty użyteczności publicznej: Miejsca o wysokich wymaganiach dotyczących niezawodności zasilania, takie jak szpitale, centra danych i stadiony.

III. Kluczowe kontrole procesu produkcyjnego
Ultraczysty materiał izolacyjny XLPE: W kablach średniego i wysokiego napięcia należy stosować ultraczyste, usieciowane polietyleny, z kontrolą zanieczyszczeń i mikropustek, spełniające najwyższe standardy, aby zapewnić wytrzymałość elektryczną izolacji.
Trójwarstwowe współwytłaczanie i utwardzanie na sucho: Jest to podstawowy proces. Pojedyncza wytłaczarka jednocześnie wytłacza warstwę ekranującą przewodnik, warstwę izolacyjną XLPE i warstwę ekranującą izolację, tworząc gładkie interfejsy. Następnie kabel wchodzi do pionowej (VCV) lub sieciowej (CCV) rury utwardzającej wypełnionej azotem i parą pod wysokim ciśnieniem, gdzie zachodzi chemiczne sieciowanie polietylenu w wysokiej temperaturze i ciśnieniu.
Precyzyjna kontrola temperatury i ugięcia: Temperatury w każdej strefie rury utwardzającej muszą być precyzyjnie kontrolowane. Jednocześnie laserowy pomiar średnicy i komputerowe systemy sterowania sprawiają, że kabel w stanie sieciowym nie ulega nadmiernemu zginaniu i rozciąganiu, gwarantując koncentryczność i jednorodność warstwy izolacyjnej.
Chłodzenie i odgazowanie: Po utwardzeniu kabel jest poddawany stopniowemu chłodzeniu w celu ustalenia jego kształtu. Kable wysokiego napięcia wymagają również wydłużonych cykli termicznych w celu usunięcia resztek produktów ubocznych z izolacji.
Kontrola online: Zintegrowane systemy wykrywania wyładowań niezupełnych online, laserowy pomiar średnicy zewnętrznej i monitorowanie mimośrodu zapewniają wykrywanie defektów w czasie rzeczywistym i odrzucanie produktu.
Powłoka i pancerz: Powłoka z PCV lub poliolefiny jest wytłaczana na utwardzony izolowany rdzeń, a w razie potrzeby nakładany jest pancerz.

IV. Szczegółowe zalety podstawowe
Wszechstronne, wiodące parametry techniczne: Przewyższają tradycyjne kable PVC i PE we wszystkich kluczowych wskaźnikach wydajności, w tym odporności na temperaturę, obciążalności prądowej, odporności na napięcie i żywotności, reprezentując najwyższy poziom techniczny kabli w izolacji polimerowej.
Znacząca ekonomika operacyjna: Wyższa obciążalność prądowa pozwala na stosowanie mniejszych przekrojów kabli przy tej samej wydajności przesyłowej, oszczędzając metale nieżelazne i miejsce na przewody. Dłuższa żywotność zmniejsza koszty wymiany i konserwacji w całym cyklu życia.
Wysokie bezpieczeństwo i niezawodność: Doskonała odporność cieplna zmniejsza ryzyko przeciążenia, a solidna usieciowana struktura zapewnia stabilną izolację, dzięki czemu szczególnie nadaje się do systemów zasilania wymagających długotrwałej, ciągłej i stabilnej pracy.
Możliwość dostosowania w szerokim zakresie napięć: Dojrzałe zastosowania od 1 kV do 500 kV sprawiają, że jest to niekwestionowana technologia głównego nurtu do podziemnego przesyłu energii średniego i wysokiego napięcia.
Potencjał poprawy ochrony środowiska: Sama izolacja nie zawiera halogenów. W połączeniu z bezhalogenową powłoką (YJY) można go łatwo przekształcić w kabel przyjazny dla środowiska, spełniający wymagania ekologicznego budownictwa.

Podsumowanie
Kable elektroenergetyczne w izolacji XLPE stanowią kamień milowy w rozwoju nowoczesnej technologii kabli elektroenergetycznych. Dzięki skokowi wydajności materiałów spowodowanemu chemią sieciowania, z powodzeniem zdominowały one szeroki zakres zastosowań, od dystrybucji energii niskiego napięcia po przesyłanie mocy o bardzo wysokim napięciu. Wybór kabli XLPE to nie tylko wybór produktu, ale przyjęcie ścieżki technologicznej zapewniającej wyższą niezawodność, dłuższy cykl życia i doskonałą ekonomikę operacyjną. Chociaż ich początkowy koszt może być nieco wyższy niż w przypadku kabli PVC, wszechstronne korzyści, jakie zapewniają przez cały okres użytkowania, czynią je najbardziej opłacalnym wyborem w przypadku nowych projektów budowlanych i modernizacyjnych. Stanowią podstawę budowy bezpiecznego, wydajnego i nowoczesnego systemu elektroenergetycznego.
