Jak geometria skrętki kontroluje przesłuchy w kablach komunikacyjnych

Podstawowy mechanizm tłumienia szumów w skrętce dwużyłowej przewód komunikacyjny nie jest samo skręceniem – jest to spójność geometrii skrętu na całej długości kabla. Długość skrętu każdej pary (odległość wymagana do jednego pełnego skrętu o 360°) określa częstotliwość, przy której para najskuteczniej eliminuje zakłócenia w trybie wspólnym. Kiedy para jest wystawiona na działanie zewnętrznego pola elektromagnetycznego, napięcie indukowane w jednym półskręcie jest równe i przeciwne do napięcia indukowanego w sąsiednim półskręcie, a oba znoszą się. To anulowanie jest skuteczne tylko wtedy, gdy długość skrętu jest jednakowa; różnice w długości skoku tworzą punkty, w których eliminacja jest niepełna, przez co szum resztkowy pojawia się jako zakłócenia sygnału różnicowego.

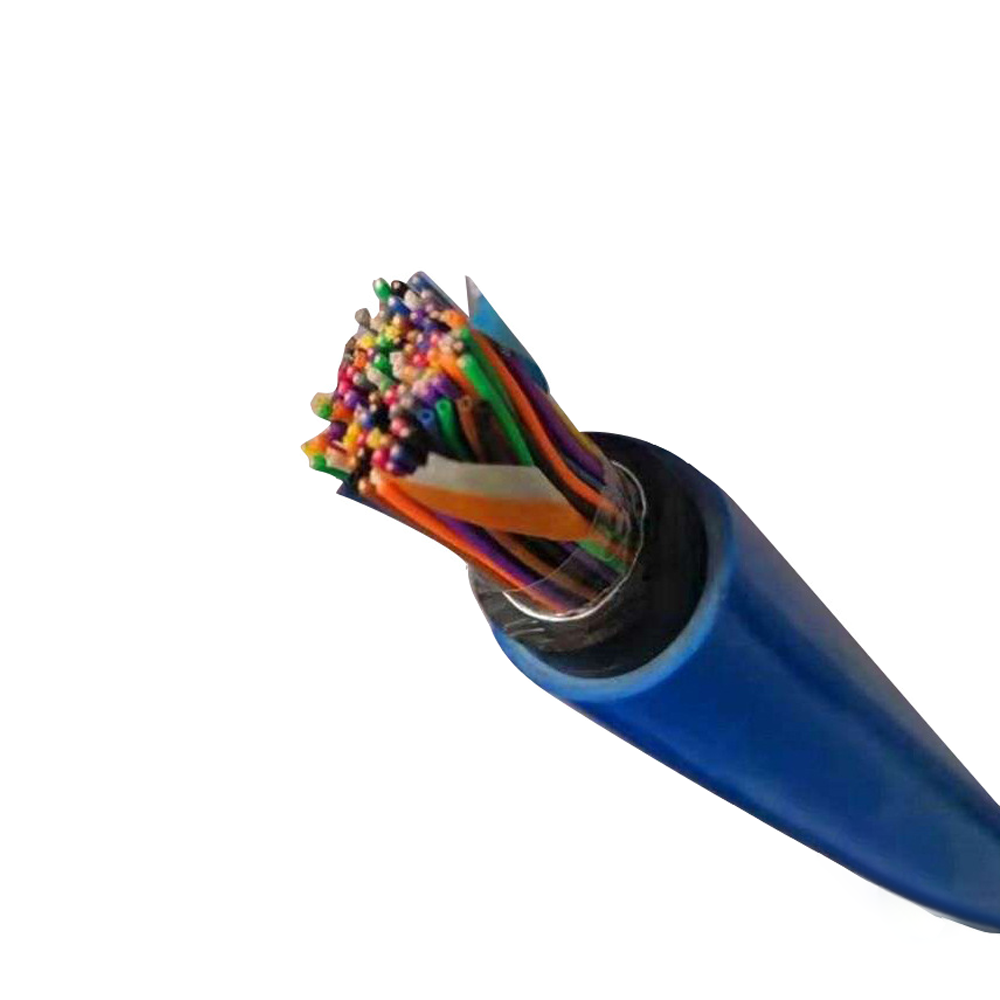

W multiparach kable komunikacyjne różnym parom przypisuje się różne długości skrętu, aby zmniejszyć przesłuch między parami — sprzężenie energii sygnału z jednej pary z sąsiednią parą. Gdyby dwie pary miały identyczną długość skoku skrętu, ich wzajemne sprzężenie indukcyjne i pojemnościowe byłoby zmaksymalizowane i spójne, wytwarzając silny przesłuch na całej długości kabla. Przypisując różne długości skrętu (na przykład 12 mm, 16 mm, 20 mm i 26 mm w kablu czteroparowym), sprzężenie między dowolnymi dwiema parami częściowo znosi się, ponieważ względna faza między nimi obraca się w sposób ciągły wzdłuż długości kabla. Zasada ta wyjaśnia, dlaczego zwykłe ponowne skręcenie uszkodzonej pary podczas naprawy w terenie – bez odtworzenia pierwotnej długości skrętu i konsystencji – pogarsza parametry przesłuchu naprawianego segmentu w porównaniu z kablem wyprodukowanym fabrycznie.

Równowaga skrętki — stopień, w jakim dwa przewodniki są elektrycznie symetryczne — jest osobnym, ale powiązanym parametrem. Brak równowagi powoduje, że część sygnału różnicowego jest konwertowana do trybu wspólnego i odwrotnie, jest to zjawisko zwane konwersją trybu. W zastosowaniach wymagających dużej szybkości transmisji danych konwersja trybu powoduje straty odbiciowe i degradację strat wtrąceniowych, których nie można skorygować poprzez korekcję w odbiorniku. Osiągnięcie wysokiej równowagi par wymaga ścisłej kontroli konsystencji średnicy przewodu, mimośrodu ścianki izolacji (stopnia, w jakim izolacja jest wyśrodkowana na przewodniku) oraz właściwości dielektrycznych izolacji na etapie produkcji fabrycznej. Ściana izolacji, której grubość zmienia się o więcej niż ± 0,02 mm na obwodzie przewodu, wprowadza mierzalną nierównowagę par przy częstotliwościach powyżej 100 MHz.

Różnice w ocenach kategorii w kablach do transmisji danych i faktyczne wymagania każdego progu przepustowości

Kategorie kabli Ethernet (Kot5e, Kot6, Kat6A, Kot7, Kot8) są zdefiniowane na podstawie wydajności transmisji do określonej przepustowości, a każdy krok w górę w kategorii wiąże się z określonymi zmianami konstrukcyjnymi — a nie tylko zaostrzonymi tolerancjami w tej samej konstrukcji. Zrozumienie, jakie zmiany na każdym poziomie pomaga zespołom zakupowym ocenić, czy dla danego zastosowania rzeczywiście potrzebna jest wyższa kategoria, czy też jest ona określana zachowawczo, bez uzasadnienia inżynierskiego.

Jednym ze szczegółów konstrukcyjnych, który znacząco wpływa na instalację w terenie, jest wielowypust krzyżowy wprowadzony w kategorii 6. Ten plastikowy separator w kształcie litery X biegnie wzdłuż rdzenia kabla i fizycznie izoluje każdą z czterech skręconych par w jej własnym kwadrancie, redukując sprzężenie pojemnościowe między parami. Splajn jest niezbędny do osiągnięcia limitów 250 MHz NEXT Cat6, ale zwiększa średnicę i sztywność kabla, zmniejsza elastyczność zginania w porównaniu do Cat5e i wymaga kompatybilnych narzędzi do zakańczania, które mogą prawidłowo osadzić pary wokół splajnu we wtyczce RJ45 lub gnieździe typu Keystone. Instalatorzy, którzy nie doceniają tej różnicy w sztywności, często powodują uszkodzenia instalacji — załamane przewody, nadmiernie wygięte pary w punktach końcowych — które przechodzą kontrolę wzrokową, ale pogarszają parametry strat wtrąceniowych i odbiciowych poniżej progu Cat6.

Cat6A wprowadza dodatkowy parametr wydajności, którego nie ma w niższych kategoriach: przesłuch obcy (AXT), który mierzy sprzężenie sygnału między sąsiednimi kablami w wiązce, a nie między parami w pojedynczym kablu. Spełnienie limitów AXT wymaga albo ekranowanej konstrukcji (S/FTP lub F/UTP), albo znacznie większej średnicy nieekranowanego kabla, co zwiększa fizyczną separację między kablami. Właśnie dlatego nieekranowane kable Cat6A mają średnicę zewnętrzną 7,5–8,5 mm w porównaniu z 5,5–6,2 mm w przypadku Cat6 — większa średnica jest mechanicznym sposobem osiągnięcia zgodności z AXT bez ekranowania.

Tłumienie sygnału w kablach komunikacyjnych: podstawowe przyczyny i sposób, w jaki producenci to kontrolują

Tłumienie wtrąceniowe w kablu komunikacyjnym nie jest pojedynczym zjawiskiem, ale sumą trzech fizycznie odrębnych mechanizmów strat, z których każdy reaguje inaczej na zmiany rozmiaru przewodnika, materiału izolacyjnego i częstotliwości roboczej. Zrozumienie poszczególnych autorów pozwala projektantom kabli na wprowadzenie ukierunkowanych ulepszeń, zamiast po prostu zwiększać przekrój poprzeczny przewodnika, co zwiększa koszt, wagę i średnicę kabla, a jednocześnie tylko częściowo rozwiązuje problem.

Strata przewodnika (omowego).

Strata rezystancji prądu stałego dominuje przy niskich częstotliwościach i maleje wraz ze wzrostem przekroju przewodu. Przy wyższych częstotliwościach efekt naskórkowości koncentruje przepływ prądu w coraz cieńszej warstwie powierzchniowej przewodnika, skutecznie zmniejszając przekrój poprzeczny przewodnika i zwiększając rezystancję powyżej jego wartości DC. Przy częstotliwości 100 MHz głębokość naskórka w miedzi wynosi około 6,6 μm, co oznacza, że ​​w przypadku typowego przewodnika o średnicy 0,5 mm ponad 95% prądu płynie w cienkim pierścieniowym obszarze w pobliżu powierzchni przewodnika. Właśnie dlatego jakość powierzchni przewodnika ma znaczenie w przypadku kabli komunikacyjnych wysokiej częstotliwości: chropowatość powierzchni w skali głębokości powłoki (utlenianie, ślady rysowania, zanieczyszczenia powierzchni) powoduje powstawanie dodatkowego oporu, którego nie ma w pomiarze rezystancji prądu stałego. Producenci przewodów komunikacyjnych wysokiej częstotliwości określają jakość powierzchni przewodnika i stosują sekwencje matryc ciągnących o drobnych ziarnach, które minimalizują chropowatość powierzchni gotowego przewodu.

Straty dielektryczne

Straty dielektryczne wynikają z energii rozproszonej w materiale izolacyjnym, gdy zmienne pole elektryczne cyklicznie polaryzuje i rozluźnia cząsteczki polimeru. Charakteryzuje się tangensem strat (tg δ) materiału izolacyjnego i rośnie liniowo wraz z częstotliwością – w przeciwieństwie do strat w przewodniku, które rosną wraz z pierwiastkiem kwadratowym częstotliwości. Przy niskich częstotliwościach straty dielektryczne są w przypadku większości izolacji kabli pomijalne, ale przy częstotliwościach powyżej kilkuset MHz stają się dominującym mechanizmem strat. Stały polietylen (PE) ma bardzo niską styczną strat (~0,0002), co czyni go preferowaną izolacją dla kabli komunikacyjnych wysokiej częstotliwości. Spieniony PE, w którym pęcherzyki powietrza zastępują część stałego polimeru, zmniejsza efektywną stałą dielektryczną z ~2,3 do ~1,5 i dodatkowo zmniejsza tangens strat proporcjonalnie do procentowej zawartości piany — dlatego też w wysokowydajnych kablach koncentrycznych RF i wysokiej jakości kablach Cat6A zastosowano izolację ze spienionego PE. Właśnie z tego powodu PVC o tangensie strat wynoszącym 0,05–0,10 nie nadaje się do kabli sygnałowych wysokiej częstotliwości.

Strata promieniowania

Strata promieniowania ma miejsce, gdy kabel działa jak niezamierzona antena, emitując część energii sygnału do otaczającej przestrzeni. W zbalansowanej skrętce dwużyłowej utrata promieniowania jest kontrolowana przez równowagę par — dobrze zbalansowana para wytwarza równe i przeciwne pola, które znoszą się w polu dalekim, co skutkuje promieniowaniem bliskim zera. Jak omówiono w kontekście geometrii par, mimośród izolacji i zmienność średnicy przewodu są głównymi czynnikami produkcyjnymi, które pogarszają równowagę par, a w konsekwencji zwiększają straty promieniowania przy wysokich częstotliwościach. W kablach koncentrycznych straty promieniowania są kontrolowane przez procent pokrycia ekranu i ciągłość połączenia ekran-złącze na zakończeniach.

Opcje ekranowania w kablach komunikacyjnych i działanie konwencji nazewnictwa

Konwencja nazewnictwa ekranowanych kabli komunikacyjnych została ujednolicona przez normę ISO/IEC 11801 przy użyciu dwuczęściowego kodu: najpierw wymieniony jest ogólny typ ekranu kabla, po nim następuje ukośnik, po nim następuje typ ekranowania pojedynczej pary, a następnie „TP” w przypadku skrętki. Jednakże dotychczasowe konwencje nazewnictwa i terminologia specyficzna dla producenta nadal są szeroko rozpowszechnione, powodując zamieszanie podczas specyfikacji i zamówień. Poniższy podział obejmuje najczęściej spotykane konstrukcje:

• U/UTP (skrętka nieekranowana/nieekranowana): Brak ogólnej tarczy, brak indywidualnych tarcz parowych. Standardowa nieekranowana konstrukcja Cat5e i Cat6. Opiera się całkowicie na równowadze par i geometrii skrętu w celu tłumienia szumów. Odpowiedni dla większości środowisk biurowych i lekkich środowisk przemysłowych z umiarkowanym poziomem zakłóceń elektromagnetycznych. Nazywany także UTP.
• F/UTP (ogółem folia/pary nieekranowane): Ogólny ekran z aluminiowanej folii poliestrowej otacza wszystkie pary, z przewodem spustowym do zakończenia. Poszczególne pary są nieekranowane. Konstrukcja ta zapewnia skuteczne tłumienie zakłóceń elektromagnetycznych w trybie wspólnym (ochrona kabla przed zakłóceniami zewnętrznymi), ale nie eliminuje przesłuchów obcych między parami w kablu. Wcześniej nazywany FTP lub screened UTP (ScTP). Powszechne w konstrukcjach Cat6A F/UTP spełniających wymagania AXT ze względu na średnicę kabla, a nie ekranowanie par.
• S/FTP (pojedyncze pary oplotu/folii): Ogólny ekran pleciony (miedź lub miedź cynowana) plus indywidualne ekrany foliowe na każdej parze. Najbardziej wszechstronna konstrukcja ekranowania dostępna w skrętce dwużyłowej. Folie z pojedynczą parą całkowicie eliminują przesłuchy obce między parami, podczas gdy ogólny oplot zapewnia połączenie uziemiające o niskiej impedancji i ochronę mechaniczną poszczególnych folii. Wymagane przez specyfikacje Cat7 i Cat8. Zakończenie jest znacznie bardziej skomplikowane niż UTP – każdą parę folii należy zakończyć osobno, a oplot musi być prawidłowo połączony na obu końcach.
• SF/FTP (ogółem oplot foliowy/pojedyncze pary folii): Dodaje warstwę folii pomiędzy pojedynczą parą folii a oplotem zewnętrznym, zapewniając drugą warstwę ogólnego ekranowania. Stosowany w środowiskach o wyjątkowo wysokim EMI lub w specjalistycznych zastosowaniach związanych z bezpieczeństwem, gdzie skuteczność osłony musi być utrzymana w bardzo szerokim zakresie częstotliwości.

Praktyczna kwestia dotycząca instalacji, która jest często pomijana: ekranowane kable komunikacyjne zapewniają znamionową wydajność ekranowania tylko wtedy, gdy ekran jest stale uziemiony na obu końcach (w celu odrzucenia zakłóceń elektromagnetycznych) lub na jednym końcu (w celu uniknięcia zakłóceń pętli uziemienia w zastosowaniach audio i sygnałów o niskiej częstotliwości). Ekranowany kabel z niepodłączonym przewodem odprowadzającym lub nieprawidłowo podłączonym złączem ekranującym działa gorzej niż równoważny kabel nieekranowany w wielu scenariuszach EMI, ponieważ pływający ekran działa jak pasożytnicza antena, która koncentruje energię zakłóceń w pobliżu przewodów sygnałowych. Prawidłowe zakończenie ekranu — połączenie o niskiej impedancji z osłoną złącza przy pełnym kontakcie 360°, a nie przewód typu pigtail — jest równie ważne jak sama konstrukcja ekranu.

Konstrukcje kabli komunikacyjnych na zewnątrz i do układania w ziemi oraz rodzaje ich awarii

Kable komunikacyjne instalowane na zewnątrz lub bezpośrednio zakopane w glebie. Mechanizmy degradacji powierzchni, których całkowicie nie ma w instalacjach wewnętrznych, oraz kable przeznaczone do użytku wewnętrznego szybko ulegną uszkodzeniu, jeśli zostaną rozmieszczone w takich środowiskach. Głównymi zagrożeniami są wnikanie wilgoci, promieniowanie UV, ataki gryzoni i zróżnicowana rozszerzalność cieplna pomiędzy warstwami kabla – każde z nich wymaga specjalnych środków zaradczych konstrukcyjnych.

Zarządzanie wilgocią w kablach komunikacyjnych układanych bezpośrednio w ziemi odbywa się za pomocą jednej z dwóch strategii: zalewania masą uszczelniającą lub systemów taśm blokujących suchą wodę. Zalewane kable złożone wypełniają wszystkie szczeliny w rdzeniu kabla żelem na bazie ropy naftowej, który jest hydrofobowy i zapobiega kapilarnej migracji wody na całej długości kabla. Żel jest bardzo skuteczny, ale stwarza znaczne trudności podczas zakończenia — związek należy usunąć z każdego końca przewodu za pomocą rozpuszczalników, a pozostałości żelu na powierzchniach izolacji pogarszają działanie złącza, jeśli nie są całkowicie oczyszczone. Systemy taśm blokujących wodę wykorzystują superchłonne taśmy polimerowe, które pęcznieją w kontakcie z wilgocią, uszczelniając wnętrze kabla. Są one czystsze do zakończenia, ale polegają na tym, że taśma pozostaje w kontakcie z wewnętrzną powierzchnią kurtki; migracja taśmy podczas instalacji może spowodować powstanie luk w pokryciu blokującym wodę.

Degradacja UV zewnętrznych kabli komunikacyjnych to przede wszystkim zjawisko płaszcza. W standardowych osłonach kabli wewnętrznych stosuje się gatunki PVC lub PE, które nie są odporne na promieniowanie UV i zaczynają kredować oraz mikropękać na powierzchni w ciągu 6–18 miesięcy od ekspozycji na zewnątrz. W kablach komunikacyjnych przeznaczonych do stosowania na zewnątrz stosuje się osłony z dodatkiem pochłaniaczy UV i stabilizatorów światła w postaci amin przestrzennych (HALS), które przechwytują energię fotonów UV, zanim będzie ona mogła rozerwać wiązania łańcuchów polimerowych. Płaszcze polietylenowe pigmentowane na czarno osiągają stabilność UV dzięki zawartości sadzy (zwykle 2–3% wagowych), która pochłania promieniowanie UV w całym odpowiednim widmie i jest najbardziej opłacalną metodą stabilizacji UV w przypadku kabli, które nie będą narażone na wymagania dotyczące koloru w widmie widzialnym.

Atak gryzoni jest istotną przyczyną awarii kabli komunikacyjnych w środowiskach rolniczych, leśnych i subtropikalnych. Gryzonie przeżuwają osłony kabli i zbroję, aby uzyskać materiał na gniazdo i zachować długość siekaczy; uszkodzenia zazwyczaj skupiają się w określonych punktach ataku, a nie są rozłożone równomiernie, przez co są niewidoczne przy pomiarze rezystancji kabla do czasu fizycznego wykopania kabla. Opcje ochrony przed gryzoniami obejmują:

• Pancerz z taśmy stalowej pod płaszczem zewnętrznym, który zapewnia mechaniczną odporność na gryzienie, ale zwiększa wagę i musi być chroniony przed korozją w kwaśnych glebach.
• Pancerz z taśmy falistej (CST), który łączy mechaniczną ochronę stali z większą elastycznością niż zbroja z płaskiej taśmy, dzięki czemu jest łatwiejszy w montażu wokół zakrętów.
• Płaszcze z polietylenu dużej gęstości (HDPE) o wystarczającej grubości ścianki (zwykle ≥2,5 mm), które są odporne na gryzienie lepiej niż standardowe mieszanki PCV lub miękkiego PE ze względu na wyższą twardość i wytrzymałość na rozciąganie.
• Kurtki odstraszające zawierające kapsaicynę lub inne środki chemiczne odstraszające smak — są one stosowane na określonych rynkach i wykazują zmienną skuteczność w zależności od występującego gatunku gryzoni.

Różnicowa rozszerzalność cieplna pomiędzy warstwami kabla jest długotrwałym mechanizmem awarii w kablach zewnętrznych narażonych na szerokie cykle temperatur. Przewodniki miedziane, izolacja PE, zbroja stalowa i płaszcz z PVC mają różne współczynniki rozszerzalności cieplnej. W kablach narażonych na codzienne wahania temperatury o 40°C lub więcej – częste przy bezpośrednim nasłonecznieniu – skumulowane zapadnięcie się warstw względem siebie na przestrzeni lat użytkowania może spowodować wzdłużne rozszczepienie płaszcza lub pęknięcia zmęczeniowe pancerza. Ten tryb awarii występuje najczęściej w stałych punktach, takich jak wejście do kanałów kablowych lub miejsca zacisków kablowych, gdzie rozszerzalność cieplna jest ograniczona mechanicznie. Zewnętrzne kable komunikacyjne do środowisk o wysokich temperaturach powinny być wykonane z materiałów o dużym wydłużeniu przy zerwaniu (zwykle > 250%), aby skompensować różnicową rozszerzalność bez pękania.

Impedancja charakterystyczna w kablach komunikacyjnych: co ją determinuje i dlaczego niedopasowania powodują problemy

Impedancja charakterystyczna to podstawowa właściwość każdej linii przesyłowej — w tym kabli komunikacyjnych — opisująca stosunek napięcia do prądu dla fali rozchodzącej się wzdłuż linii. W przypadku skrętki do transmisji danych docelowa impedancja charakterystyczna wynosi 100 Ω (±15 Ω według TIA-568 dla okablowania strukturalnego); w przypadku kabli koncentrycznych stosowanych w zastosowaniach RF i wideo dominującymi standardami są 50 Ω i 75 Ω. Impedancja charakterystyczna jest określona przez geometrię i materiał przekroju kabla i jest w przybliżeniu obliczana jako:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , gdzie D jest zewnętrzną średnicą izolacji, d jest średnicą przewodu, a ε jest stałą dielektryczną materiału izolacyjnego. W praktyce o osiąganej impedancji decydują trzy parametry produkcyjne: średnica przewodu, grubość ścianki izolacji (która określa D/d) i stała dielektryczna izolacji. Zmiany któregokolwiek z nich na długości kabla powodują zmiany impedancji, co z kolei powoduje odbicia sygnału przy każdej nieciągłości impedancji.

Konsekwencje nieciągłości impedancji zależą od częstotliwości sygnału i wielkości niedopasowania. Na odbiorczym końcu łącza danych odbicie sygnału od nieciągłości impedancji kabla dociera do odbiornika jako opóźniona kopia przesyłanego sygnału. Jeśli opóźnienie stanowi znaczną część okresu symbolu (tj. odbicie pojawia się podczas odbierania następnego symbolu), tworzy się interferencja międzysymbolowa (ISI), którą musi kompensować korektor odbiornika. Nowoczesne transceivery Gigabit i 10-Gigabit Ethernet obejmują adaptacyjną korekcję, która może kompensować umiarkowane ISI, ale zapas korekcji zużywany przez ISI indukowane kablem zmniejsza margines szumów systemu i zmniejsza maksymalną osiągalną długość łącza.

Z punktu widzenia kontroli produkcji osiągnięcie spójnej impedancji charakterystycznej wymaga:

• Wąska tolerancja średnicy przewodu — zmiana średnicy przewodu o ±1% powoduje zmianę wartości ln(D/d w przybliżeniu o ±0,5%, co bezpośrednio przekłada się na zmianę impedancji. W przypadku obiektu docelowego 100 Ω sama zmiana średnicy o 1% powoduje zmianę impedancji ±0,5 Ω.
• Stała grubość ścianki izolacji przy niskim mimośrodzie — mimośrodowa ścianka izolacji, która jest o 10% grubsza z jednej strony niż z drugiej, powoduje lokalną zmianę impedancji, gdy para obraca się poprzez swój skręt, powodując okresowe zmiany impedancji przy częstotliwości skrętu, które pojawiają się w widmie strat odbiciowych jako dyskretny szczyt (strukturalna strata odbiciowa).
• Stabilna stała dielektryczna związku izolacyjnego — wilgoć wchłonięta przez higroskopijne materiały izolacyjne zwiększa ich stałą dielektryczną, obniżając impedancję. Izolacja ze spienionego PE, choć korzystna ze względu na niską stałą dielektryczną i styczną strat, wymaga precyzyjnej kontroli procentowej zawartości piany, ponieważ 5% zmiana frakcji pustych przestrzeni w piance zmienia efektywną stałą dielektryczną o około 0,05, przesuwając impedancję charakterystyczną o około 1,5 Ω dla typowej geometrii współosiowej.
• Ciągłe monitorowanie impedancji za pomocą reflektometrii w dziedzinie czasu (TDR) na linii produkcyjnej — TDR mierzy odbity sygnał z szybkiego stopnia napięcia wprowadzonego na koniec kabla i wyświetla impedancję jako funkcję odległości, umożliwiając wykrywanie anomalii impedancji na linii produkcyjnej, a nie na gotowych szpulach.

Jak standardy okablowania strukturalnego regulują wybór przewodów komunikacyjnych w instalacjach budowlanych

Infrastruktura komunikacyjna w budynkach podlega standardom okablowania strukturalnego, które definiują nie tylko parametry wydajności kabli, ale całą architekturę systemu — limity długości kanałów, przydział punktów przyłączeniowych i budżety wydajnościowe mające zastosowanie do całego zainstalowanego łącza, w tym kabli, złączy i kabli krosowych. Zrozumienie tych ograniczeń na poziomie systemu jest niezbędne do prawidłowego określenia przewodu komunikacyjnego, ponieważ kabel spełniający własną specyfikację wydajności może nadal powodować awarię zainstalowanego kanału, jeśli architektura systemu nie zostanie uwzględniona.

Dominującymi standardami są TIA-568 (rynek północnoamerykański) i ISO/IEC 11801 (rynek międzynarodowy). Obydwa definiują model łącza stałego — kabel biegnący od panelu krosowego w pomieszczeniu telekomunikacyjnym do gniazdka w obszarze roboczym, z wyłączeniem kabli krosowych — oraz model kanału obejmujący łącze stałe oraz kable krosowe o długości do 10 metrów na każdym końcu. Maksymalna długość łącza stałego wynosi 90 metrów dla okablowania poziomego w obu standardach, pozostałe 10 metrów 100-metrowego kanału przeznaczone jest na patchcordy. Ten limit 90 metrów nie jest arbitralny: jest obliczany w celu zapewnienia, że ​​budżet tłumienności wtrąceniowej kanału (który obejmuje straty na złączu) nie zostanie przekroczony dla określonego zastosowania transmisji, gdy łączne zostaną najgorsze parametry wydajności kabla i złącza.

Częstym błędem w specyfikacji pola jest traktowanie 100-metrowego limitu kanału jako limitu długości kabla i prowadzenie 100 metrów kabla poziomego, co nie pozostawia miejsca na kable krosowe. Drugim częstym błędem jest mieszanie kategorii kabli i złączy — użycie kabla Cat6 z panelami krosowymi o klasie Cat5e lub gniazdami Keystone. Wydajność kanału zależy od najsłabszego ogniwa ścieżki; kabel Cat6 zakończony złączami o klasie Cat5e tworzy kanał Cat5e, ponieważ złącze NEXT i wydajność strat odbiciowych pogarszają ogólne parametry kanału poniżej progu Cat6. Dopasowane do kategorii komponenty w całym kanale — kable, panele krosowe, Keystone i kable krosowe — to podstawowy wymóg, a nie zalecenie.

W przypadku przemysłowych instalacji komunikacyjnych podlegających normie IEC 11801-3 (obiekty przemysłowe), a nie normie dotyczącej budynków komercyjnych, dodatkowe klasyfikacje środowiskowe (EA, EB, EC, ED) definiują naprężenia mechaniczne, klimatyczne i elektromagnetyczne, które musi wytrzymać system okablowania. Na przykład klasa ED obejmuje instalacje zakopane bezpośrednio w ziemi i instalacje odsłonięte na zewnątrz i wymaga dodatkowych konstrukcji kabli (masa zalewowa, płaszcz odporny na promieniowanie UV, zbroja) wykraczających poza podstawowe parametry wydajności elektrycznej. Określenie przewodu dla instalacji przemysłowej wyłącznie na podstawie jego kategorii elektrycznej (Cat6, Cat6A) bez uwzględnienia klasy środowiskowej pozwoli uzyskać system, który początkowo spełnia wymagania dotyczące przepustowości danych, ale przedwcześnie ulegnie awarii z powodu degradacji środowiska.
