Kabel wysokiego napięcia

Wprowadzenie
Kable wysokiego napięcia są specjalnie projektowane i produkowane do przesyłania energii elektrycznej o wysokim napięciu i dużej wydajności. Ich napięcie znamionowe zwykle zaczyna się od 35 kilowoltów (kV) lub więcej, a niektóre osiągają setki kilowoltów. Podstawową cechą jest ich doskonała izolacja elektryczna, wytrzymałość mechaniczna i tolerancja środowiskowa, dzięki czemu są w stanie wytrzymać duże naprężenia pola elektrycznego i zapewniają bezpieczeństwo i stabilność przesyłu energii elektrycznej o dużej mocy na duże odległości.

Aplikacje
Stosowany głównie w głównych liniach przesyłowych w miejskich i regionalnych sieciach elektroenergetycznych, a także w połączeniach elektroenergetycznych w dużych projektach przemysłowych i energetycznych.
Typowe scenariusze zastosowań obejmują: miejskie podziemne sieci przesyłowe, linie wejściowe i odpływowe podstacji wysokiego napięcia, moc wyjściową z elektrowni wodnych, cieplnych i jądrowych, projekty przesyłu morskiego lub rzecznego, zasilanie dużych parków przemysłowych oraz linie kolektorów podwyższających łączące farmy wiatrowe lub elektrownie fotowoltaiczne.

Produkcja

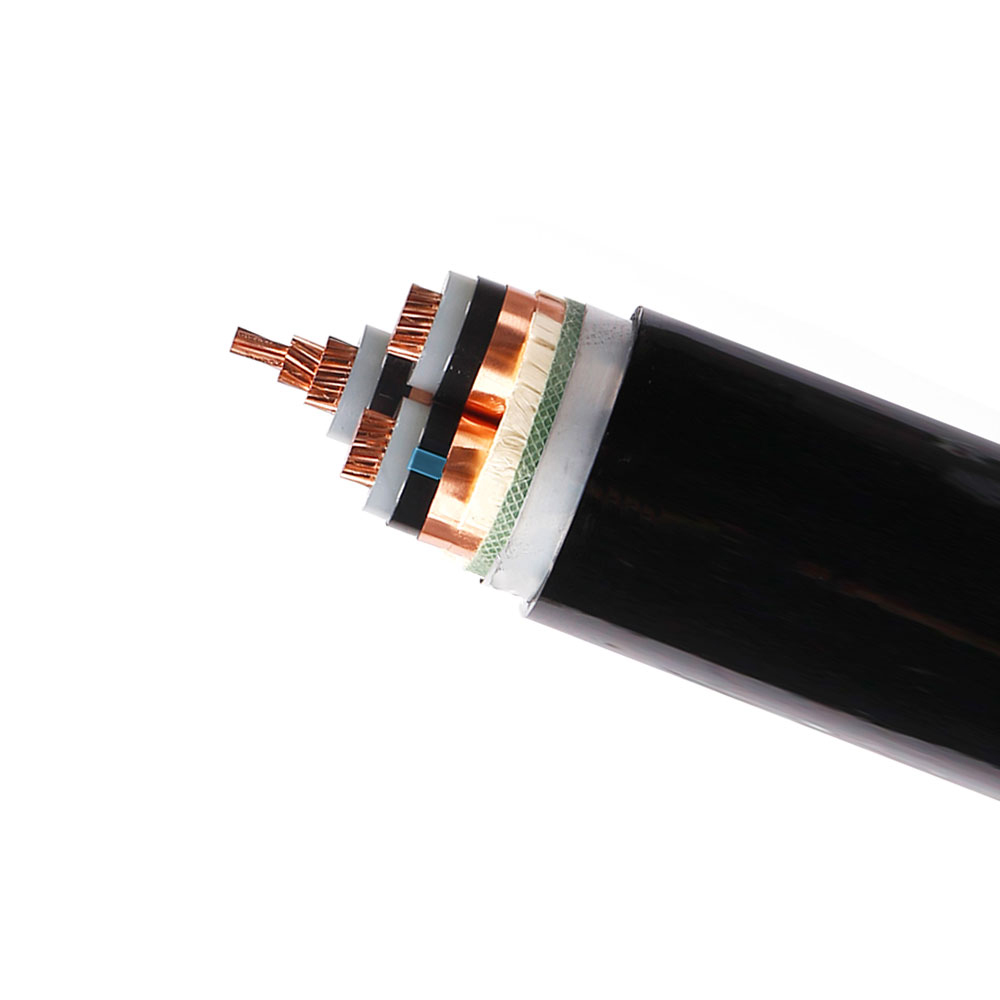

Przewodnik: Wykonany z miedzi elektrolitycznej lub aluminium o wysokiej czystości, uformowany poprzez zwartą skrętkę. Przekrój jest duży, a gładka powierzchnia zapewnia równomierny rozkład pola elektrycznego.
Izolacja: Jest to podstawowy proces. Zwykle stosuje się ultraczysty usieciowany polietylen (XLPE), wytłaczany w jednym etapie w procesie trójwarstwowego współwytłaczania (osłona izolacyjna izolacji ekranu przewodnika), aby utworzyć pozbawioną defektów, jednolitą warstwę izolacyjną, dokładnie eliminując zanieczyszczenia i szczeliny powietrzne.
Metalowe ekranowanie: Po szczelnym owinięciu lub wytłoczeniu półprzewodzącej warstwy ekranującej wokół izolacji, nakłada się ekranowanie z taśmy miedzianej lub ekranowanie z plecionki z drutu miedzianego, aby ujednolicić pole elektryczne i zapewnić ścieżkę dla prądów zwarciowych.
Powłoka: Wytłaczany polietylen o dużej gęstości (HDPE), polichlorek winylu (PVC) lub specjalistyczne powłoki zewnętrzne zmniejszające palność, chroniące przed termitami i korozją zapewniają ochronę mechaniczną i środowiskową.
Kluczowa kontrola procesu: Środowisko produkcyjne wymaga wyjątkowo wysokiej czystości (pomieszczenie czyste); ścisła kontrola czystości surowca i stopnia usieciowania XLPE (osiąganego na liniach produkcyjnych sieciujących CCV lub VCV); 100% testowanie wyładowań niezupełnych i testowanie napięcia wytrzymywanego; Kontrola rentgenowska on-line warstwy izolacji w celu usunięcia wad.

Usługi
Konsultacje dotyczące wyboru: Zapewnij profesjonalne rekomendacje dotyczące modeli kabli, przekrojów i konstrukcji w oparciu o poziomy napięcia przesyłowego, wydajność przesyłową (prąd), metody instalacji (bezpośrednie zakopanie, tunel, most, łódź podwodna), warunki środowiskowe (temperatura, korozja, termity) itp.

Zalety
Wysoka zdolność przesyłowa i duże odległości: Możliwość przesyłu energii na duże odległości pod wysokim napięciem i przy niskich stratach, stanowiąca podstawę nowoczesnych sieci elektroenergetycznych.
Niezwykle wysokie bezpieczeństwo i niezawodność: Zaawansowane materiały i procesy produkcyjne zapewniają stabilność systemu izolacyjnego w długotrwałych warunkach wysokich pól elektrycznych, co skutkuje niskim wskaźnikiem awaryjności.
Silna zdolność adaptacji do środowiska: Dzięki różnym projektom osłon i pancerzy może dostosować się do różnych złożonych środowisk instalacyjnych, takich jak bezpośrednie zakopywanie, tunele, szyby i pod wodą.
Mały rozmiar: W porównaniu z liniami napowietrznymi podziemne kable wysokiego napięcia nie zajmują miejsca na ziemi i nie wpływają na krajobraz miejski, co zapewnia znaczne korzyści, zwłaszcza na obszarach gęsto zaludnionych.
Stosunkowo niskie koszty eksploatacji i konserwacji: Chociaż początkowa inwestycja jest wysoka, ich długa żywotność (zwykle ponad 30 lat), minimalny wpływ trudnych warunków pogodowych i niewielka potrzeba częstych inspekcji skutkują konkurencyjnymi kosztami cyklu życia.
