Jak liczba włókien i konstrukcja optyczna wpływają na wydajność transmisji
Światłowodowy kabel kompozytowy nie są produktami uniwersalnymi. Liczba rdzeni światłowodowych — 2, 4, 12, 24, 48 lub więcej — bezpośrednio określa, jaką przepustowość może obsłużyć pojedynczy ciąg kabla, a wybór między światłowodem jednomodowym (OS2) a wielomodowym (OM3/OM4/OM5) zasadniczo zmienia użyteczną odległość transmisji. Światłowody jednomodowe, charakteryzujące się stosunkiem rdzeń/płaszcz wynoszącym 9/125 µm, przeznaczone są do transmisji długodystansowych, powszechnie stosowanych w sieciach szkieletowych mediów lub połączeniach międzystacyjnych, gdzie odległości przekraczają kilka kilometrów. Włókna wielomodowe z większymi rdzeniami 50/125 μm lub 62,5/125 μm lepiej nadają się do łączy danych o krótkim zasięgu i dużej przepustowości w zakładach przemysłowych lub systemach inteligentnych budynków.

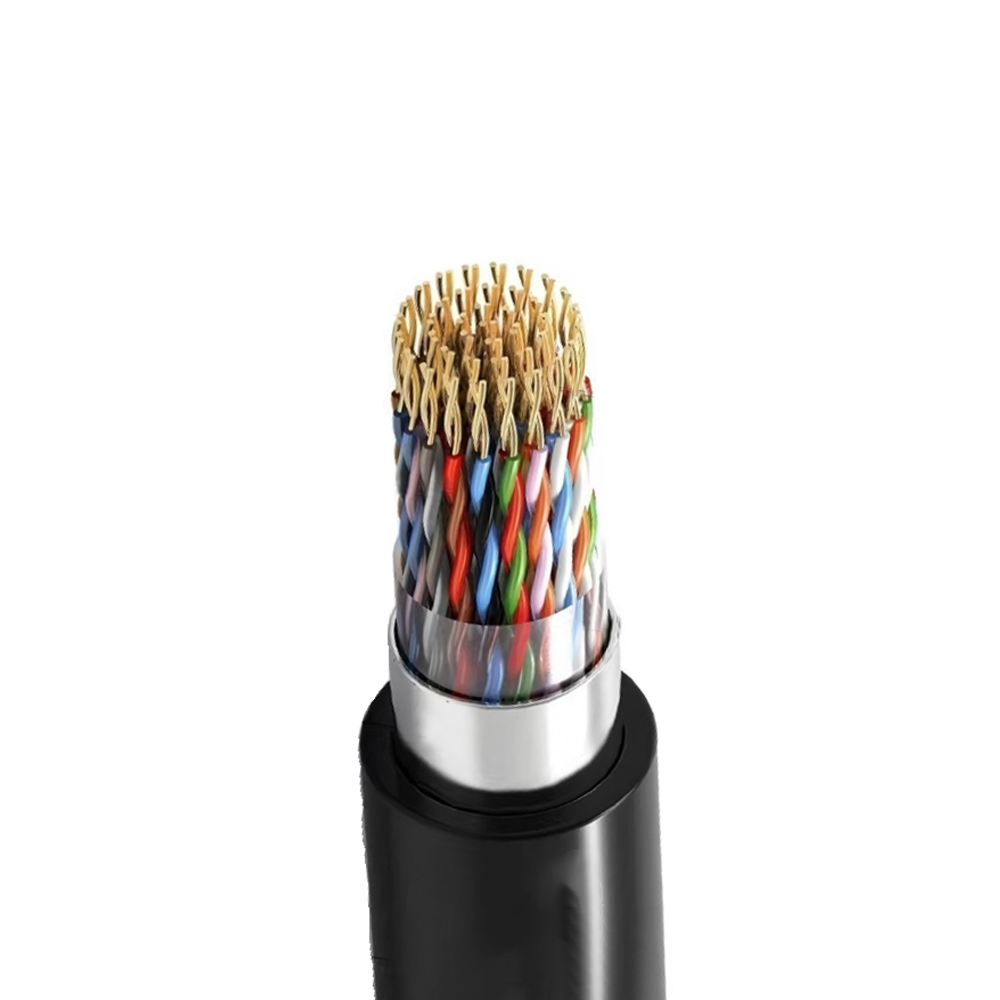

Mniej omawianym, ale równie ważnym czynnikiem jest struktura skrętki wewnątrz kabla. Konstrukcje z luźną rurką pozwalają każdemu włóknu lub wiązce włókien na nieznaczny ruch w rurze wypełnionej żelem, co chroni przed rozszerzalnością i kurczeniem cieplnym – co jest krytyczne w środowiskach zewnętrznych lub przemysłowych, gdzie wahania temperatury są znaczne. Konstrukcje ściśle buforowane otaczają każde włókno bezpośrednio powłoką ochronną, dzięki czemu są łatwiejsze do zakończenia, ale są bardziej wrażliwe na naprężenia mechaniczne. W przypadku kabli kompozytowych zawierających zarówno światłowodowe, jak i miedziane przewodniki mocy, zrozumienie interakcji tych dwóch elementów pod wpływem zginania, rozciągania i obciążenia temperaturowego ma kluczowe znaczenie dla długoterminowej niezawodności.
Zhishang Cable projektuje produkty, zwracając szczególną uwagę na ułożenie rdzenia światłowodu względem osi neutralnej kabla, minimalizując straty spowodowane mikrozgięciami, które z biegiem czasu mogą po cichu pogorszyć jakość sygnału bez widocznego uszkodzenia powłoki kabla.

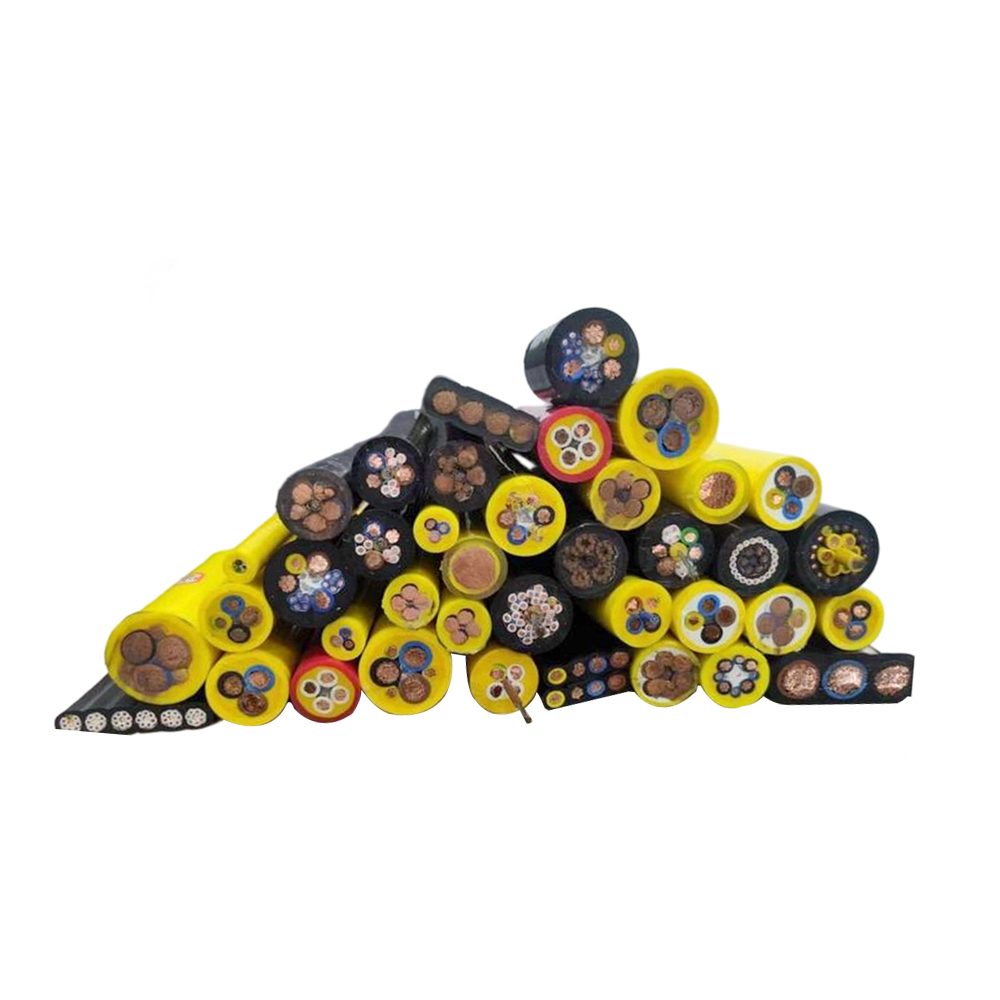

Konfiguracje przewodów zasilających w projektowaniu kabli kompozytowych

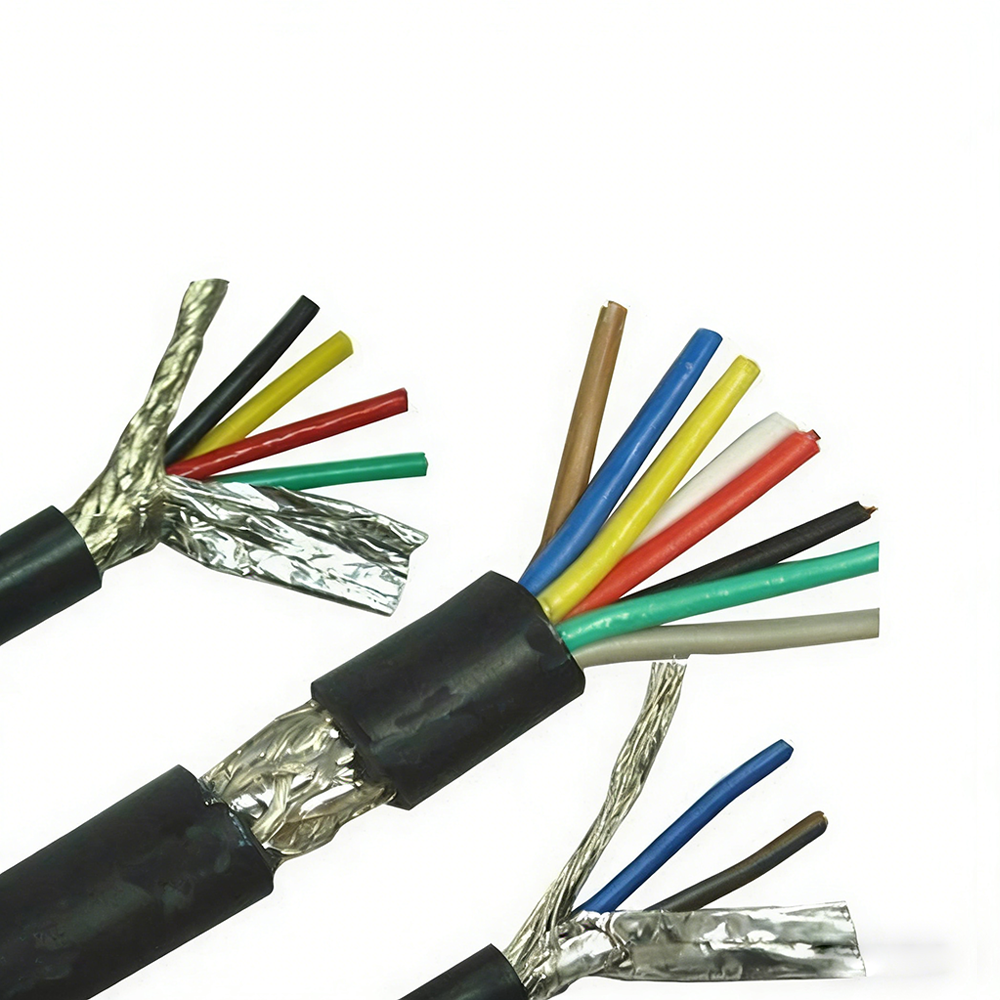

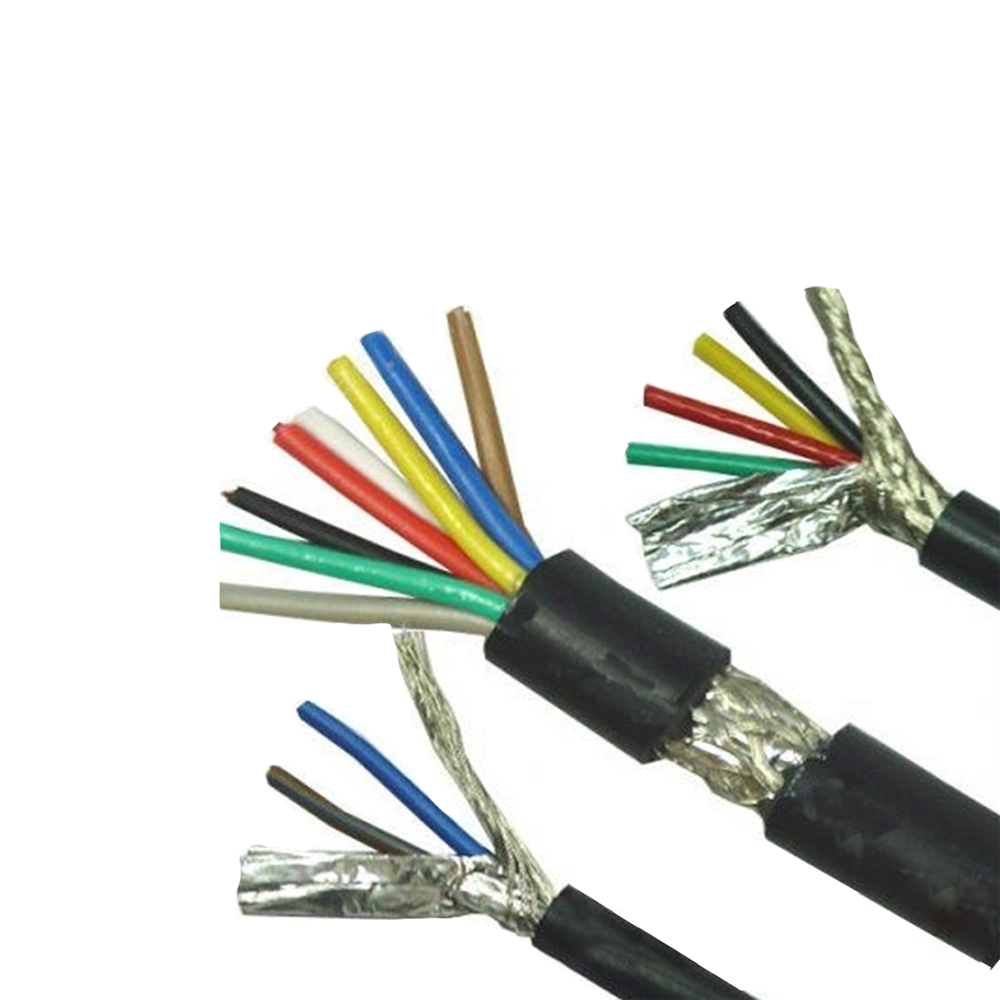

Część elektryczna A kompozytowy kabel światłowodowy spełnia dwie różne funkcje w zależności od zastosowania: może przenosić zasilanie operacyjne dla zdalnych urządzeń, takich jak kamery, czujniki lub małe węzły komunikacyjne, lub może służyć jako uziemienie ochronne i medium sygnalizacyjne w infrastrukturze elektroenergetycznej. Te dwa przypadki użycia wymagają bardzo różnych specyfikacji przewodów, a wybranie niewłaściwej konfiguracji prowadzi albo do przeprojektowania kabli, co powoduje marnowanie kosztów, albo do stosowania przewodów o niedostatecznych parametrach, co stwarza zagrożenie dla bezpieczeństwa.
W zastosowaniach niskonapięciowych (zwykle 48 V DC lub 24 V DC w automatyce przemysłowej i systemach nadzoru) powszechnie stosuje się skrętkę dwużyłową lub równoległe przewody miedziane o przekrojach od 0,5 mm² do 2,5 mm². W wariantach OPGW (optyczny przewód uziemiający) lub OPPC (optyczny przewodnik fazowy) elementy metalowe mają jednocześnie charakter konstrukcyjny i elektryczny, często przy użyciu drutów ze stali platerowanej aluminium (ACS) lub drutów ze stopu aluminium ułożonych koncentrycznie. Rezystancję prądu stałego i obciążalność prądową zwarciową tych przewodów należy obliczyć i zweryfikować pod kątem wymogów koordynacji ochrony sieci — w takich instalacjach czysto mechaniczne podejście do doboru kabli jest niewystarczające.
| Typ aplikacji | Typowy materiał przewodnika | Zakres przekroju | Funkcja podstawowa |
|---|---|---|---|
| Automatyka Przemysłowa/Nadzór | Miedź goła lub cynowana | 0,5 – 2,5 mm² | Zasilanie niskonapięciowe |
| Sieć użyteczności publicznej / OPGW | Stal platerowana aluminium (ACS) | Różni się w zależności od prądu znamionowego | Ścieżka prądu zwarcia przewodu uziemiającego |
| Systemy kolejowe / tranzytowe | Miedź lub stop miedzi | 1,5 – 6 mm² | Sygnalizacja mocy łącza danych |
| Inteligentny budynek / słaby prąd | Cynowana miedź | 0,75 – 1,5 mm² | PoE/sygnał sterujący |
Wybór materiału kurtki i jego wpływ na żywotność w terenie
Zewnętrzny płaszcz światłowodowego kabla kompozytowego stanowi pierwszą linię obrony przed degradacją środowiska, choć często jest traktowany po namyśle podczas zakupów. Dominujące materiały płaszcza — PE (polietylen), PVC, LSZH (bezhalogenowy o niskiej emisji dymu) i TPU — charakteryzują się określonymi kompromisami, które stają się niezwykle ważne w zależności od środowiska instalacji.
Kurtki HDPE pozostają standardem w przypadku zastosowań antenowych do bezpośredniego zakopania w ziemi i na zewnątrz ze względu na ich wyjątkową odporność na wilgoć, stabilność UV i odporność na chemikalia glebowe. Jednakże HDPE nie sprawdza się dobrze w przypadku pożaru — pali się bez samogaszenia. W przypadku kabli prowadzonych przez piony budynków, korytka kablowe wewnątrz tuneli lub w zamkniętych obiektach przemysłowych, Kurtki LSZH są wymagane przez większość przepisów przeciwpożarowych; ograniczają emisję toksycznych gazów i gęstość dymu, co jest szczególnie ważne w pomieszczeniach zamkniętych, gdzie ewakuacja może być utrudniona.
W zastosowaniach dynamicznych — ramionach robotów, ruchomych obrabiarkach lub systemach przewodów łańcuchowych — ani PE, ani PVC nie zapewniają wymaganej wytrzymałości mechanicznej na powtarzalne zginanie. TPU (termoplastyczny poliuretan) jest tutaj właściwym wyborem, oferującym wysoką odporność na ścieranie i zachowanie elastyczności nawet po milionach cykli zginania. W ramach rozwoju produktów opartego na badaniach i rozwoju firma Anhui Zhishang Cable Technology Co., Ltd. współpracuje z klientami w celu określenia materiału osłony w oparciu o rzeczywiste warunki pracy, zamiast domyślnie wybierać najtańszą dostępną opcję, uznając, że awarie osłony są jedną z głównych przyczyn przedwczesnej wymiany kabla w terenie.
Najważniejsze właściwości materiału kurtki w skrócie
- HDPE: Najlepsza odporność na wilgoć i promieniowanie UV; nadaje się do zakopywania na zewnątrz/bezpośredniego; nie jest ognioodporny.
- PCV: Ekonomiczne przy umiarkowanej elastyczności; akceptowalna ognioodporność; podczas spalania uwalnia gazowy HCl.
- LSZH: Niska emisja substancji toksycznych podczas pożaru; obowiązkowe w przypadku tuneli, linii kolejowych i budynków użyteczności publicznej w wielu regionach.
- TPU: Doskonała odporność na ścieranie i zmęczenie przy zginaniu; Idealny do instalacji ruchomych lub łańcuchowych.
Pułapki instalacyjne, które z biegiem czasu pogarszają wydajność kabla kompozytowego
Nawet dobrze wyprodukowany światłowodowy kabel kompozytowy może mieć słabą wydajność lub przedwcześnie ulec uszkodzeniu, jeśli praktyki instalacyjne nie uwzględniają właściwości fizycznych i mechanicznych kabla. Jednym z najczęstszych błędów jest ignorowanie minimalny promień zgięcia . W przypadku kabli kompozytowych promień ten nie jest pojedynczą wartością, ale podwójnym ograniczeniem: światłowody i przewody miedziane mogą mieć różne wymagania dotyczące minimalnego promienia zgięcia, a kabel musi być zaprojektowany i zainstalowany tak, aby spełniał bardziej restrykcyjne z tych dwóch. Naruszenie minimalnego promienia zgięcia włókna powoduje straty mikro- i makrozgięciowe; przekroczenie limitu przewodnika może z czasem spowodować zmęczenie metalu i zwiększoną rezystancję.
Kolejnym niedocenianym czynnikiem ryzyka jest naprężenie ciągnące podczas instalacji przewodów. The maksymalne dopuszczalne obciążenie rozciągające (często określane oddzielnie dla instalacji i długoterminowej obsługi) nie może zostać przekroczone. W przypadku kabli z włóknami wspartymi na centralnym elemencie wzmacniającym (zwykle FRP lub stali) element wzmacniający przenosi większość siły rozciągającej, ale jeśli kabel zostanie chwycony lub wyciągnięty z płaszcza, a nie prawidłowo zakończony na końcu, obciążenie zostanie przeniesione na włókna optyczne lub przewody miedziane. Jest to szczególnie częsty błąd, gdy instalatorzy niezaznajomieni z konstrukcją kabli kompozytowych używają standardowych uchwytów do ciągnięcia przeznaczonych do kabli całkowicie elektrycznych.
Często pomija się również zarządzanie ciepłem podczas instalacji w gorącym otoczeniu lub w instalacjach kablowych narażonych na bezpośrednie działanie promieni słonecznych. Ciepło przyspiesza degradację płaszcza i może powodować różnicową rozszerzalność cieplną pomiędzy elementami włóknistymi a metalowymi przewodnikami. Określenie kabla o odpowiednim zakresie temperatur roboczych i sprawdzenie, czy współczynniki wypełnienia przewodów umożliwiają odpowiednie odprowadzanie ciepła, znacznie wydłuża żywotność. Jakość połączeń i zakończeń części optycznej należy również sprawdzić po instalacji za pomocą testów OTDR, a nie tylko kontroli wzrokowej, ponieważ straty w połączeniach mieszczące się w dopuszczalnych granicach w pierwszym dniu mogą znacznie się pogorszyć, jeśli złącze lub złącze zostanie poddane naprężeniom mechanicznym w wyniku nieprawidłowego poprowadzenia.
