Jak liczba żył i konfiguracja splotów wpływają na prowadzenie kabli sterujących w systemach wieloosiowych

Wielordzeniowy kable sterujące są określane na podstawie liczby żył i przekroju przewodu, ale konfiguracja wewnętrzna splotów — sposób, w jaki poszczególne żyły są zgrupowane, skręcone i ułożone w kablu — ma zasadniczy wpływ na zachowanie kabla podczas prowadzenia instalacji i na jego działanie w czasie w systemach z wieloma typami sygnałów korzystających ze wspólnego kabla. W automatyce przemysłowej i wieloosiowych systemach sterowania ruchem kable sterujące zwykle przenoszą mieszankę cyfrowych sygnałów we/wy, analogowych wyjść czujników, sprzężenia zwrotnego enkodera i zasilania niskonapięciowego dla cewek lub czujników – a wszystko to w tym samym płaszczu kabla. Zarządzanie interakcją pomiędzy tymi typami sygnałów zaczyna się od wewnętrznej architektury kabla.

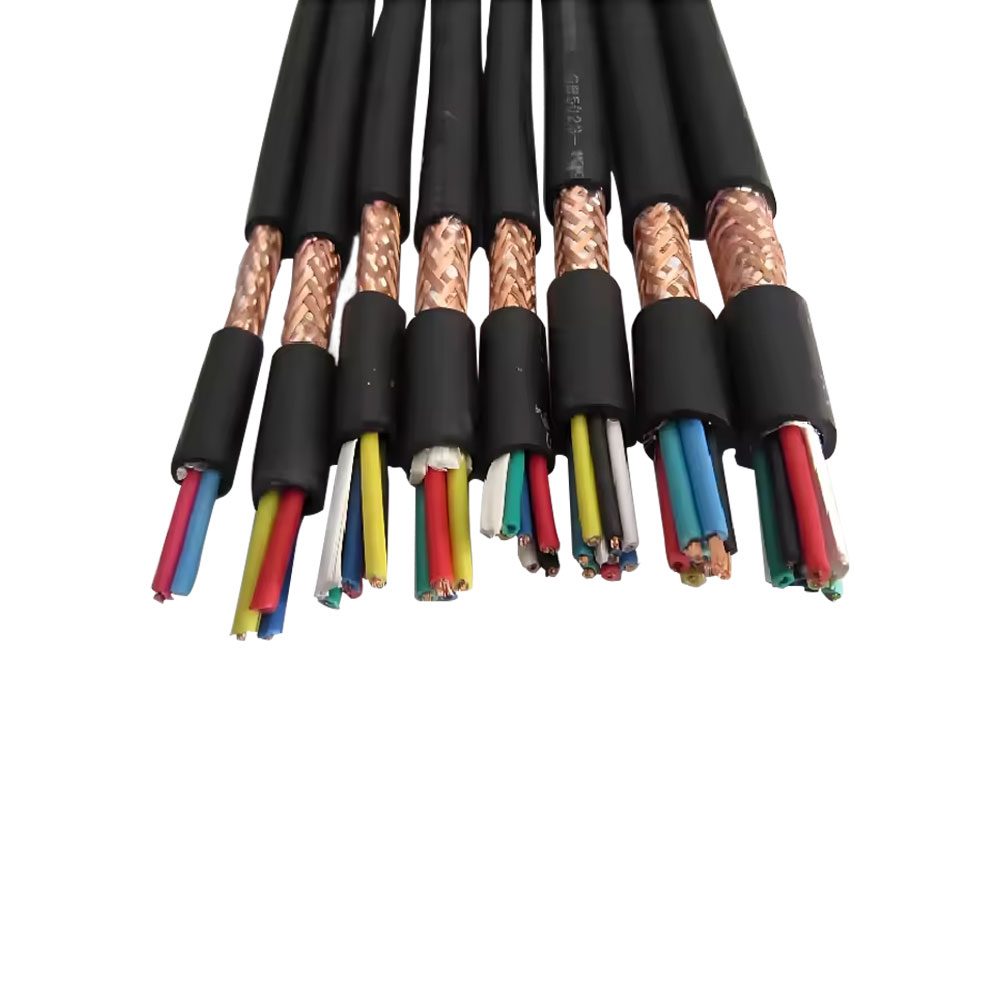

Żyły w wielożyłowym kablu sterowniczym są zwykle ułożone w jeden z trzech schematów splotów: koncentryczny (żyły ułożone w kolejnych koncentrycznych warstwach), splot wiązkowy (wszystkie żyły skręcone razem bez określonego ułożenia warstw) lub grupowanie sektorowe/kwadrantowe (żyły zorganizowane w podgrupy funkcjonalne, często z indywidualnym ekranowaniem dla każdej grupy). Koncentryczne sploty zapewniają przewidywalną, stabilną średnicę zewnętrzną i zapewniają, że żaden rdzeń nie jest trwale umieszczony na zewnętrznej krawędzi kabla — każdy rdzeń przemieszcza się pomiędzy położeniem wewnętrznym i zewnętrznym w miarę zginania kabla, rozkładając naprężenia mechaniczne bardziej równomiernie niż w przypadku splotu pęczkowego, w którym określone żyły mogą stale znajdować się w pozycjach wysokiego naprężenia. W przypadku kabli sterowniczych z 12 lub więcej żyłami instalowanymi w zastosowaniach wymagających ciągłego zginania, koncentryczne sploty znacznie wydłużają żywotność w porównaniu do odpowiedników skrętek wiązkowych o tej samej specyfikacji.

Grupowanie kwadrantowe, w którym funkcjonalnie powiązane żyły są skręcone razem w podjednostki w kablu, umożliwia fizyczne oddzielenie różnych kategorii sygnałów wewnątrz kabla. Typowa konfiguracja umieszcza pary sygnałów analogowych w jednej ćwiartce, cyfrowe rdzenie we/wy w drugiej, a rdzenie zasilania w trzeciej, przy czym podjednostki są indywidualnie ekranowane. Taki układ zmniejsza sprzężenie pojemnościowe pomiędzy rdzeniami zasilającymi i sygnałowymi – co w przeciwnym razie wprowadziłoby szum przełączania na analogowe linie sygnałowe – i pozwala na identyfikację i terminację każdej podjednostki oddzielnie na panelu sterowania, bez konieczności rozdzielania wszystkich rdzeni z pojedynczej wiązki. Kompromisem jest zwiększona średnica kabla i koszt w porównaniu z nieekranowaną konstrukcją o jednolitym splocie i tej samej liczbie rdzeni.

Konstrukcja przeciwzakłóceniowa w kablach sterowniczych: mechanizmy wykraczające poza proste ekranowanie

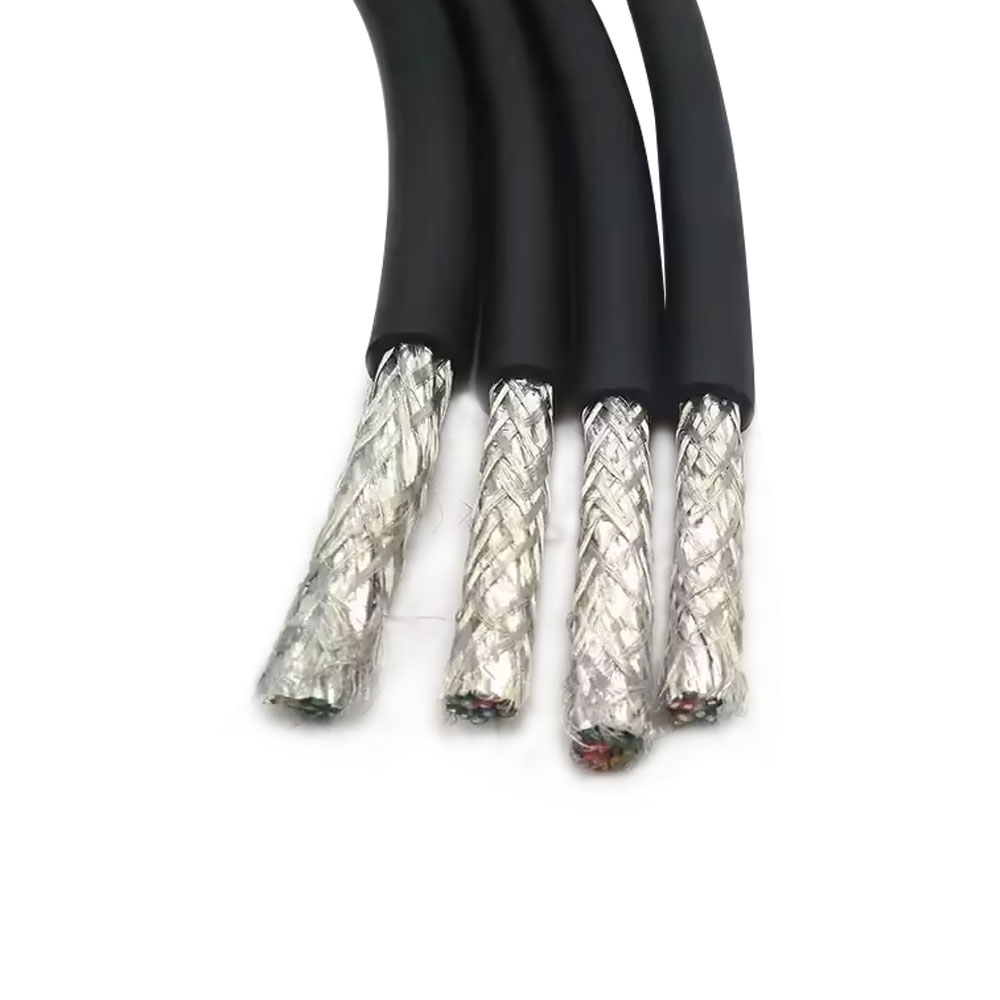

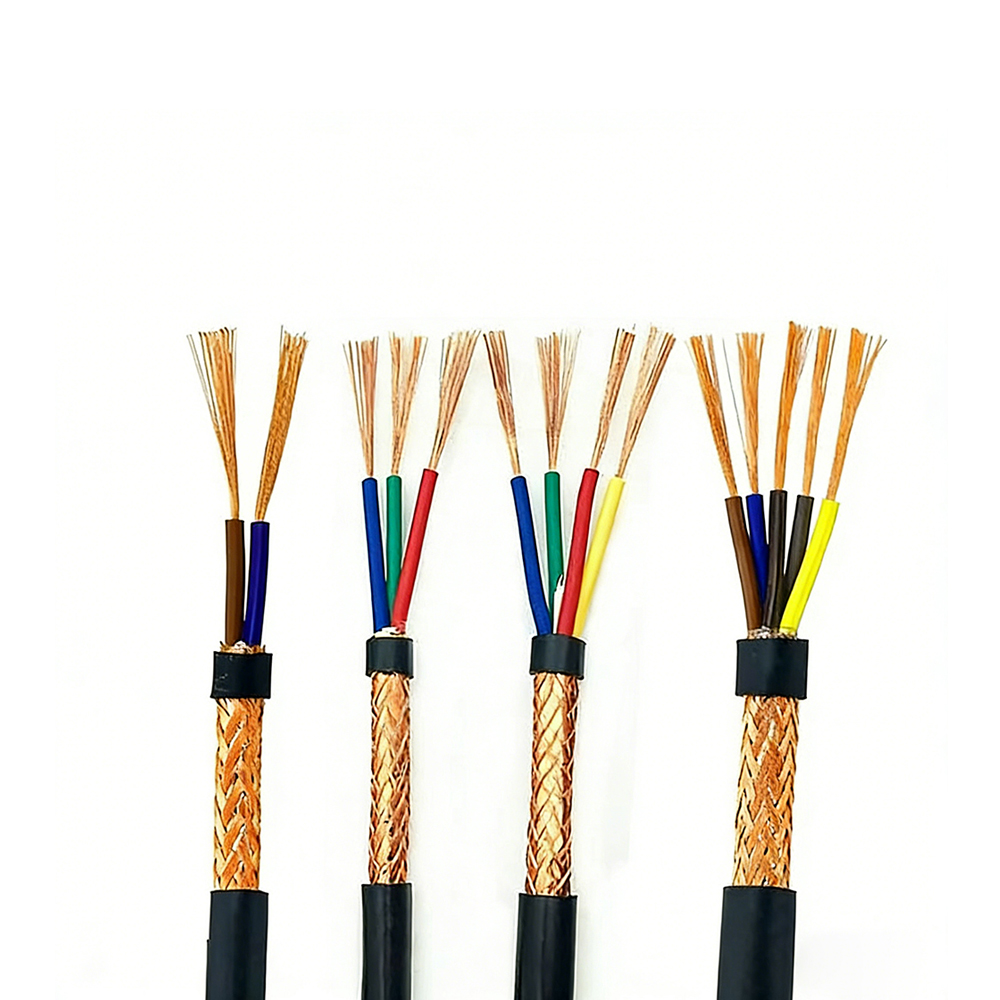

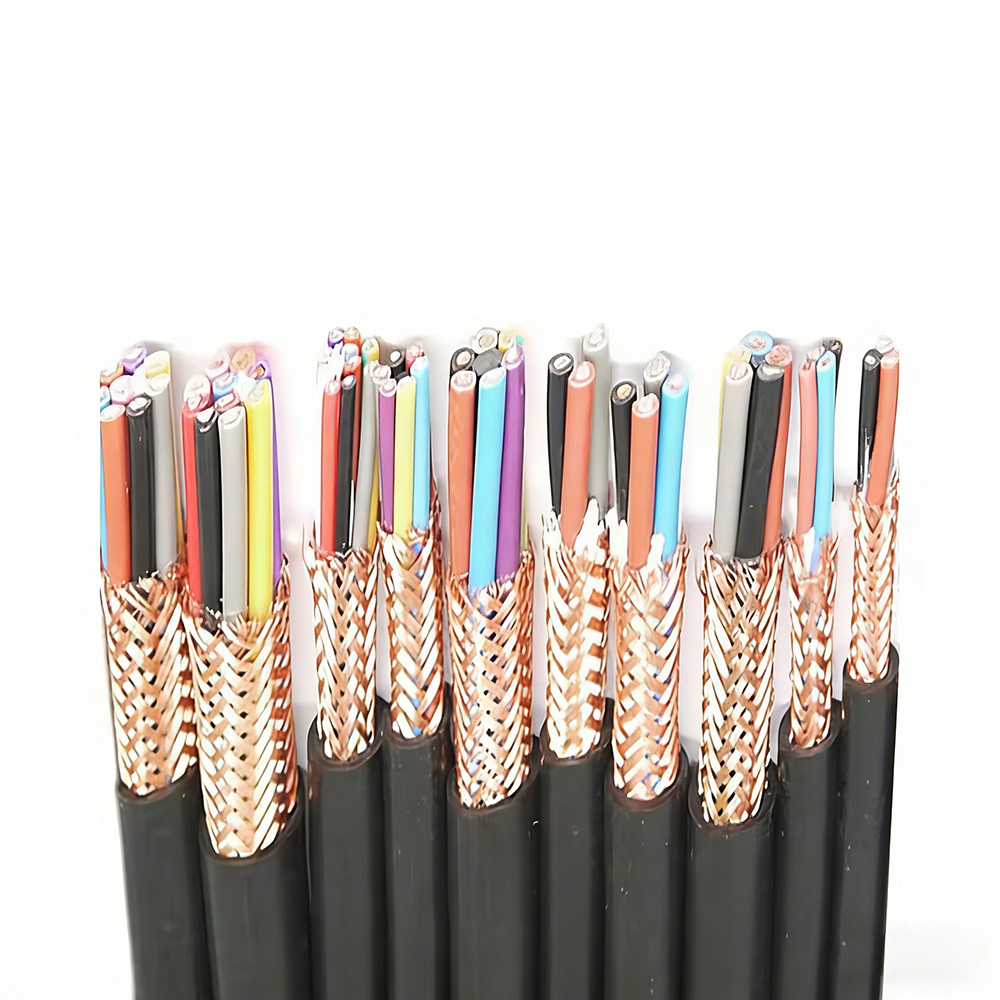

Ekranowanie jest najbardziej widoczną cechą przeciwzakłóceniową kabel sterujący , ale kompatybilność elektromagnetyczna w zastosowaniach sterowania przemysłowego wymaga podejścia warstwowego, w którym ekranowanie jest jednym z elementów spośród kilku opcji projektowych, które łącznie określają, jak dobrze kabel odrzuca szumy i unika wprowadzania zakłóceń do sąsiednich obwodów. Określanie „ekranowanego kabla sterującego” bez zrozumienia architektury pełnego zarządzania zakłóceniami często powoduje, że w instalacjach w dalszym ciągu występują problemy z hałasem pomimo obecności ekranu.

Pierwszym mechanizmem jest dopasowanie impedancji pomiędzy kablem a jego końcówką. Ekran kabla sterującego jest tak skuteczny, jak jego impedancja końcowa. Ekran połączony długim przewodem pigtailowym ze śrubą uziemiającą obudowę charakteryzuje się impedancją indukcyjną rosnącą wraz z częstotliwością, co sprawia, że ​​połączenie ekranu staje się coraz mniej skuteczne dokładnie przy częstotliwościach, w których zakłócenia promieniowane z napędów o zmiennej częstotliwości (VFD) i zasilaczy impulsowych są najsilniejsze — zwykle od 150 kHz do 30 MHz. Zakończenie ekranu o niskiej impedancji 360° za pomocą dławików kablowych EMC lub zacisków ekranujących, które stykają się obwodowo z ekranem na całym jego obwodzie, utrzymuje skuteczność ekranu aż do częstotliwości wymaganych dla zgodności z przemysłową zgodnością EMC. Sama długość pigtaila może zwiększyć impedancję zakończenia ekranu 10–100 razy przy 10 MHz w porównaniu z zakończeniem 360°, skutecznie negując zalety ekranu w zakresie wysokich częstotliwości.

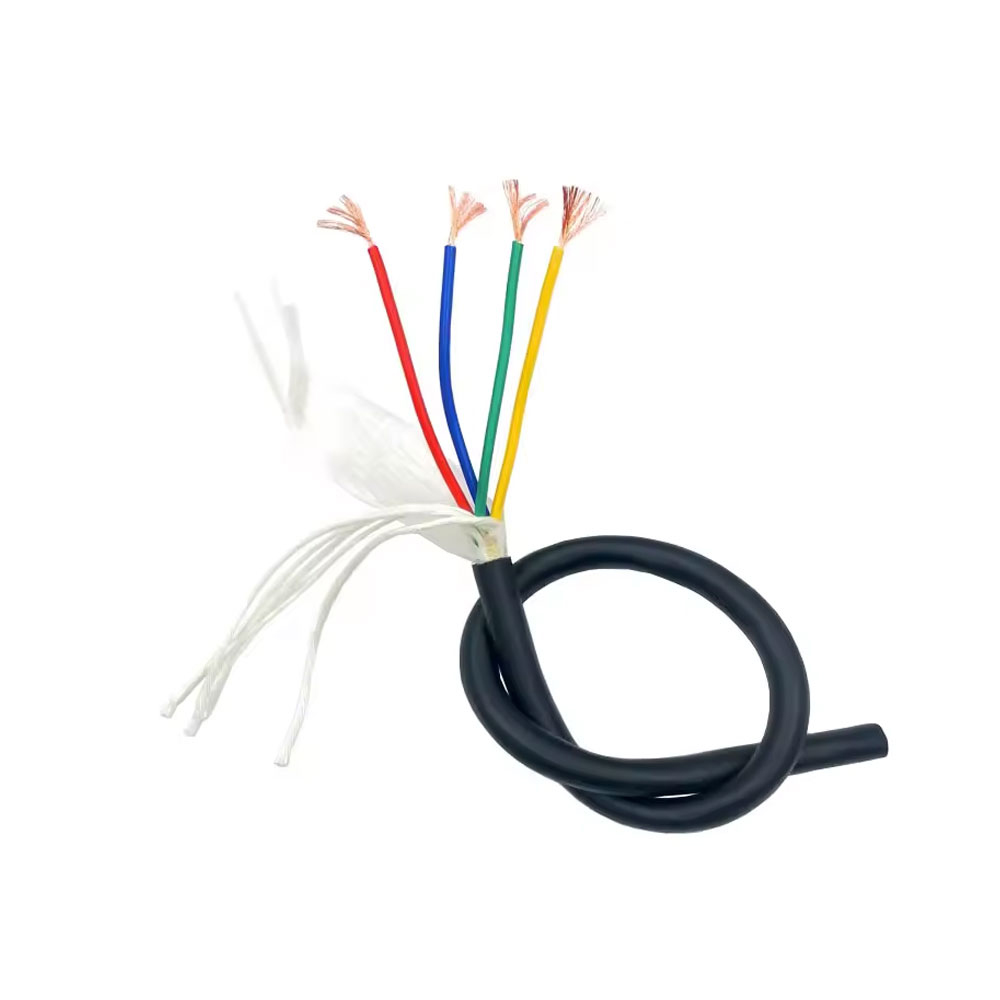

Drugim mechanizmem jest pojemnościowa separacja pomiędzy rdzeniami zasilającymi i sygnałowymi. Nawet w ekranowanym kablu rdzenie zasilające przenoszące prądy przełączane z wyjść przekaźnikowych lub sterowników solenoidów pojemnościowo sprzęgają zakłócenia z sąsiednimi rdzeniami sygnałowymi. Sprzężenie jest proporcjonalne do wzajemnej pojemności pomiędzy żyłami, która zależy od odległości ich separacji i stałej dielektrycznej izolacji pomiędzy nimi. Konstrukcje kabli sterujących, które fizycznie oddzielają rdzenie zasilające od rdzeni sygnałowych — za pomocą elementów wypełniających, przegród wewnętrznych lub grupowania podjednostek — zmniejszają wzajemną pojemność, a w konsekwencji wprowadzanie szumu, bez konieczności stosowania dodatkowego materiału ekranującego.

Trzeci mechanizm polega na zastosowaniu indywidualnie skręconych par dla sygnałów analogowych. Skręcenie pary sygnałów analogowych w całej wiązce kablowej zapewnia różnicową eliminację szumów niezależną od całkowitego ekranu. Ekranowana, ale nieskręcona para analogowa wewnątrz wielożyłowego kabla sterującego jest narażona na odbiór indukcyjny z sąsiednich prądów przełączanych; indukowane napięcie pojawia się jako sygnał w trybie wspólnym na obu przewodach, ale ponieważ dwa przewodniki znajdują się w różnych pozycjach w wiązce, nie widzą identycznych indukowanych napięć, a różnica pojawia się jako szum różnicowy (uszkadzający sygnał). Skręcenie pary zapewnia, że ​​oba przewodniki stale przełączają się pomiędzy położeniem wewnętrznym i zewnętrznym, wyrównując indukowane napięcia i umożliwiając tłumienie sygnału wspólnego w odbiorniku, aby skutecznie wyeliminować szum. W przypadku analogowych pętli sterowania 4–20 mA, gdzie sygnał pełnej skali reprezentuje jedynie 16 mA zmiany prądu, nawet małe prądy różnicowe powodują znaczne błędy pomiarowe.

Wartości napięcia w kablach sterowniczych i dlaczego napięcie znamionowe nie jest maksymalnym dopuszczalnym napięciem sygnału

Kable sterujące mają zazwyczaj napięcie znamionowe 300/500 V lub 450/750 V (U0/U, gdzie U0 to napięcie do ziemi, a U to napięcie między przewodami). Wartości znamionowe te są często błędnie rozumiane jako maksymalne napięcie sygnału, jakie może przenosić kabel, ale w rzeczywistości definiują one zdolność systemu izolacyjnego w warunkach testowych oraz klasyfikację napięcia systemu, która reguluje wymagania instalacyjne – a nie używane napięcie sygnałowe.

Wartość znamionowa 300/500 V oznacza, że ​​izolacja jest zaprojektowana tak, aby wytrzymać ciągłe napięcie 300 V od dowolnego przewodu do ziemi i 500 V między dowolnymi dwoma przewodami. W przemysłowych systemach sterowania pracujących przy napięciu 24 V DC (dominujące napięcie sterujące w sterownikach PLC i systemach automatyki) lub 110/230 V AC dla wejść/wyjść wysokiego napięcia, wartości te zapewniają znaczny margines powyżej rzeczywistego napięcia roboczego. Praktyczne znaczenie napięcia znamionowego występuje w dwóch scenariuszach: przepięcia impulsowego i warunków awarii systemu. Przełączanie stanów nieustalonych ze styków przekaźnika i cewek elektromagnesu może generować skoki napięcia o wartości kilkuset woltów nałożone na normalny sygnał sterujący. Izolacja musi wytrzymać te stany nieustalone bez inicjacji wyładowania niezupełnego, a napięcie znamionowe jest parametrem zapewniającym istnienie tego marginesu. Kabel znamionowy 300/500 V pracujący przy napięciu 24 V DC ma około 12-krotny margines w stosunku do znamionowego napięcia przewód-ziemia — wystarczający w praktycznie wszystkich przemysłowych środowiskach przejściowych, gdy kabel jest prawidłowo poprowadzony z dala od sprzętu wysokiego napięcia.

Drugi scenariusz to warunki awarii systemu. W wielożyłowym kablu sterującym przenoszącym zarówno sygnały we/wy 230 V AC, jak i sygnały logiczne 24 V DC – konfiguracja spotykana w projektach modernizacji automatyki, w których kabel sterujący spełnia wiele funkcji – usterka, która zwiera rdzeń 230 V z sąsiednim rdzeniem 24 V, powoduje, że izolacja rdzenia 24 V wynosi pełne 230 V. Jeśli kabel jest przystosowany do napięcia znamionowego tylko 300/500 V, to napięcie uszkodzenia pozostaje w granicach projektowych izolacji. W przypadku tego samego scenariusza uszkodzenia kabel o napięciu znamionowym zaledwie 150/250 V może doświadczyć uszkodzenia izolacji, które raczej spowoduje propagację uszkodzenia, niż je powstrzyma. Wybór napięcia znamionowego kabla sterującego w oparciu o najwyższe napięcie występujące w systemie – a nie typowe napięcie robocze – jest właściwym podejściem inżynierskim.

Standardy kodowania kolorami kabli sterujących i wyzwania związane z projektami międzyregionalnymi

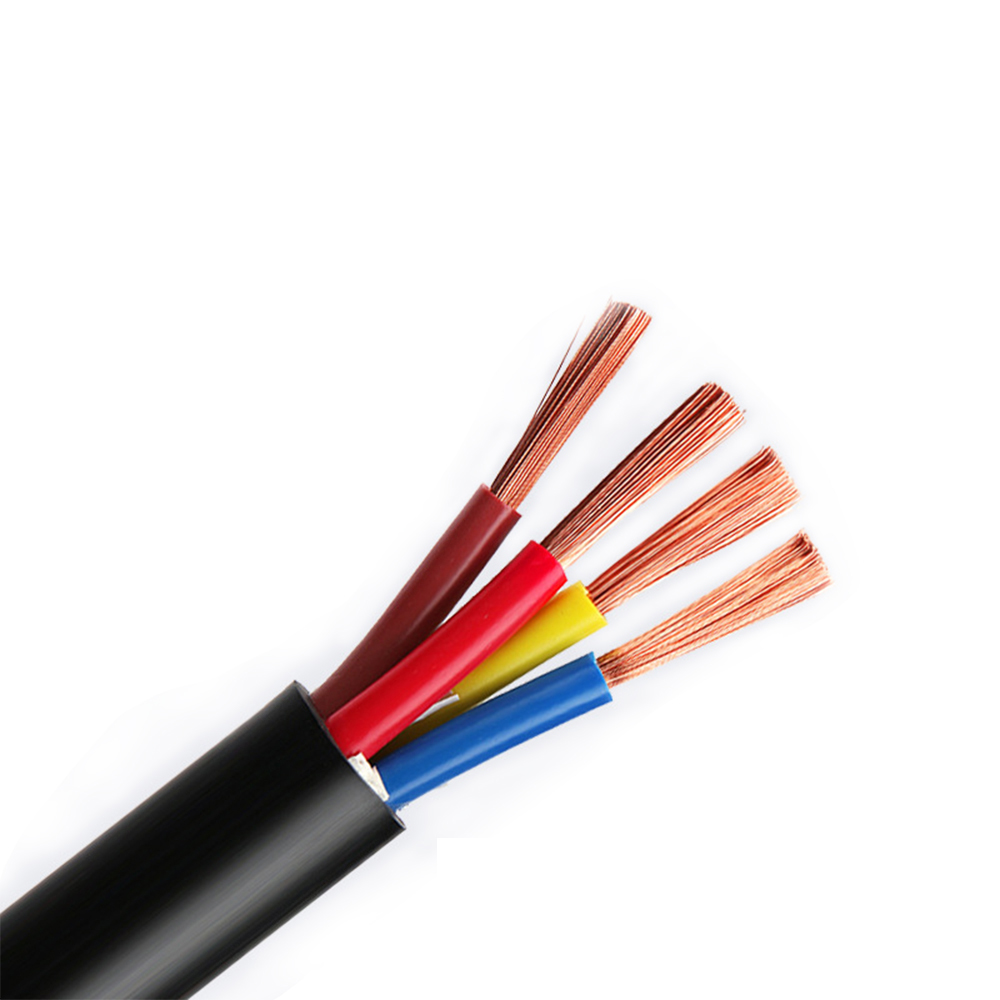

Identyfikacja żył w wielożyłowych kablach sterowniczych podlega normom regionalnym, które znacznie różnią się w zależności od rynku. W projektach obejmujących sprzęt wyprodukowany w jednym regionie i zainstalowany w innym – lub sprzęt OEM eksportowany na wiele rynków – konflikty w kodowaniu kolorami wymagają dokładnej dokumentacji, a w niektórych przypadkach zmiany okablowania w miejscu instalacji. Zrozumienie dominujących standardów regionalnych i ich niezgodności jest niezbędne przy zamawianiu kabli sterowniczych w międzynarodowych łańcuchach dostaw.

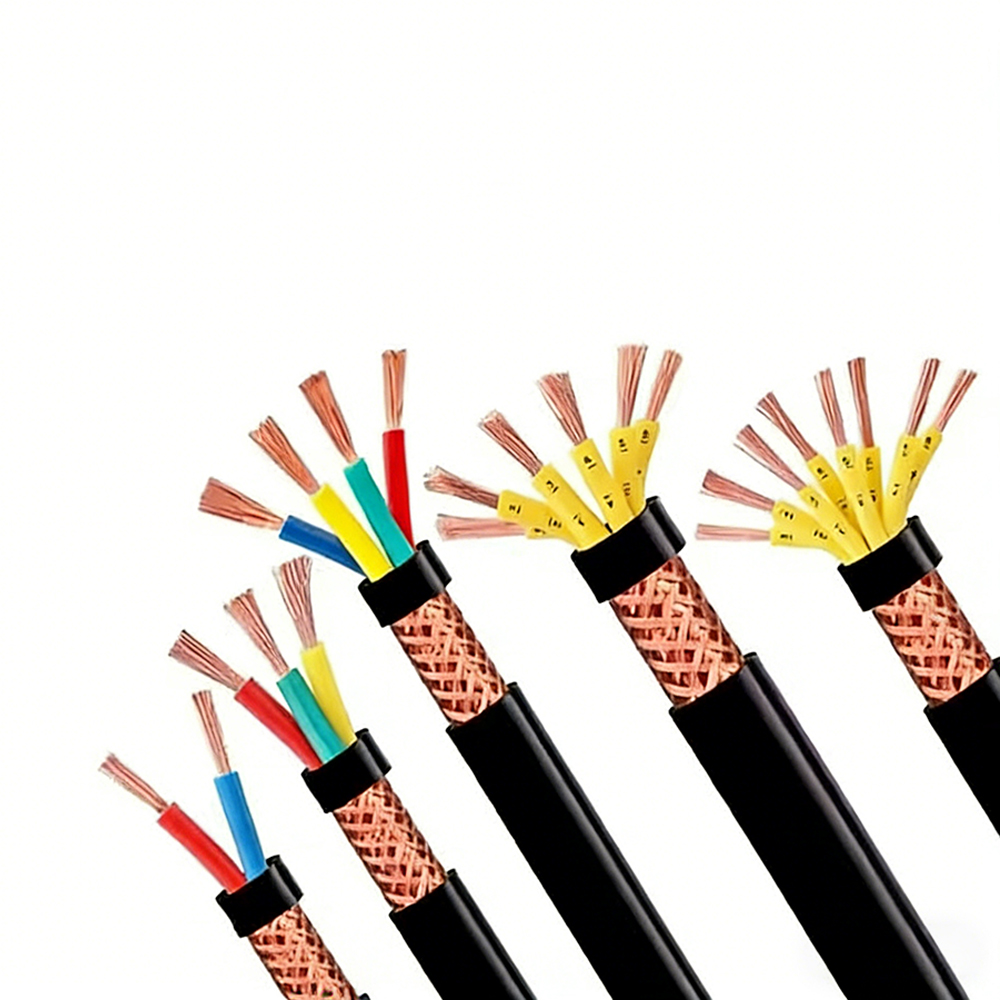

Konfliktem, który najprawdopodobniej spowoduje incydent związany z bezpieczeństwem, jest traktowanie niebieskich i czarnych rdzeni. Zgodnie z normą IEC 60446 kolor niebieski oznacza przewód neutralny, a kolor czarny oznacza jedną z faz pod napięciem. Zgodnie z północnoamerykańską konwencją NEC kolor niebieski oznacza przewód fazowy, a biały/szary oznacza przewód neutralny. Elektryk przeszkolony wyłącznie w zakresie jednego standardu, który napotka kabel podłączony do innego standardu, może błędnie zidentyfikować przewód pod napięciem jako przewód neutralny. Z tego powodu międzynarodowi producenci sprzętu OEM często uzupełniają kodowanie kolorami numeryczną identyfikacją żyły – drukowaną bezpośrednio na płaszczu izolacyjnym każdej żyły – co zapewnia jednoznaczny system identyfikacji niezależny od regionalnych konwencji kolorów. Normy IEC 60228 i DIN VDE 0293 przewidują oznaczenie numeryczne jako alternatywę lub uzupełnienie identyfikacji kolorów, a dostawcy kabli sterowniczych obsługujący rynki eksportowe coraz częściej oferują zarówno opcje z żyłami oznaczonymi kolorami, jak i z numerowanymi żyłami w ramach tej samej konstrukcji kabla.

W przypadku kabli sterujących o dużej liczbie żył (19 żył i więcej) samo kodowanie kolorami staje się niepraktyczne, ponieważ liczba rozpoznawalnych kolorów o dobrym kontraście wizualnym w typowym oświetleniu przemysłowym jest ograniczona do około 10–12. Standardowa praktyka w przypadku dużej liczby rdzeni wykorzystuje kolor podstawowy plus numeryczne oznaczenie pierścieniowe lub systematyczne łączenie kolorów podstawowych z paskami znacznikowymi (kolorowy pasek na białej lub czarnej podstawowej osłonie rdzenia), co rozszerza liczbę rozpoznawalnych kombinacji znacznie poza zakres osiągalny przy samych jednolitych kolorach.

Wybór przekroju kabla sterującego: dlaczego prąd sygnału rzadko jest czynnikiem decydującym

W przypadku większości kabli sterowniczych i oprzyrządowania prądy sygnałowe są na tyle małe, że obciążalność cieplna nie jest czynnikiem ograniczającym przy wyborze przekroju przewodu. Pętla analogowa 4–20 mA, wejście cyfrowe PLC pobierające 5–10 mA lub czujnik zbliżeniowy pobierający 50 mA przy 24 V DC generują znikome nagrzewanie I²R w przewodach o średnicy zaledwie 0,14 mm². Rzeczywistymi ograniczeniami wpływającymi na wybór przekroju przewodu w kablach sterowniczych są spadek napięcia, wytrzymałość mechaniczna, kompatybilność terminacji i wymagania dotyczące impedancji pętli zwarcia – z których żadne nie ma związku z obciążalnością cieplną.

Spadek napięcia jest dominującym ograniczeniem elektrycznym dla obwodów sterowania 24 V DC. Dopuszczalny spadek napięcia zależy od urządzenia na końcu kabla: moduł wejściowy PLC może określić minimalne napięcie wejściowe 15 V DC, aby zagwarantować rozpoznanie stanu logicznego HIGH, co oznacza, że ​​kabel nie może spaść o więcej niż 9 V z zasilania 24 V przy poborze prądu w najgorszym przypadku. W przypadku wyjścia cyfrowego sterującego cewką elektromagnetyczną przy natężeniu 200 mA na 50-metrowym kablu (100 metrów długości przewodu zasilania i powrotu) rezystancja przewodu musi być mniejsza niż 9 V / 0,2 A = łącznie 45 Ω. Wymaga to rezystancji przewodu poniżej 0,45 Ω/m, co odpowiada przekrojowi poprzecznemu około 0,38 mm² w miedzi. Wybranie 0,5 mm² zapewnia margines; wybranie 0,14 mm² (którego rezystancja wynosi około 0,13 Ω/m × 100 m = 13 Ω — w granicach dla bardzo krótkich odcinków, ale marginalnych na 50 metrach) spowodowałoby zawodne działanie na dłuższych odcinkach, mimo że prąd 200 mA jest termicznie trywialny dla drutu 0,14 mm².

Wytrzymałość mechaniczna podczas zakończenia jest praktyczną dolną granicą przekroju przewodu w większości zastosowań w sterowaniu przemysłowym. Przewody mniejsze niż 0,25 mm² są podatne na pękanie na połączeniach z zaciskami śrubowymi, jeśli przewód nie zostanie prawidłowo osadzony przed dokręceniem śruby, i są bardzo wrażliwe na nadmierne dokręcenie. W panelach sterowania montowanych przez wielu techników pod presją produkcyjną, niezmienna jakość zakończeń w przypadku bardzo cienkich przewodów jest znacznie niższa niż w przypadku przewodów o przekroju 0,5 mm² lub 0,75 mm², które tolerują szerszy zakres technik zakończeń. Większość specyfikacji przemysłowych kabli sterujących ustala się na 0,5 mm² jako praktyczne minimum dla zakończeń paneli, nawet jeśli wymagania elektryczne pozwalają na mniejsze rozmiary.

Wymagania dotyczące impedancji pętli zwarcia mają zastosowanie tam, gdzie kable sterujące muszą posiadać zabezpieczenie nadprądowe zgodnie z normą IEC 60364-4-41 (ochrona przed porażeniem elektrycznym). W obwodach, w których impedancja pętli zwarcia musi być wystarczająco niska, aby zapewnić działanie urządzenia zabezpieczającego nadprądowego w wymaganym czasie odłączenia, przekrój przewodu należy obliczyć na podstawie wymagań dotyczących impedancji pętli zwarcia, a nie na podstawie normalnego prądu roboczego. Staje się to istotne, gdy kable sterujące dzielą bieżnię lub obudowę z obwodami prądu przemiennego 230 V, a w przypadku awarii przewody kabla sterującego mogą zostać pod napięciem.

Instalacja kabli sterowniczych w korytkach kablowych: zasady segregacji i ich uzasadnienie inżynierskie

Segregacja korytek kablowych dla kabli sterowniczych jest określona w normach IEC 61537, IEC TR 62490 i różnych krajowych przepisach elektrycznych, z których wszystkie ustanawiają minimalne wymagania dotyczące separacji między kablami sterowniczymi i zasilającymi. Wymagania te są często traktowane w praktyce jako biurokratyczne formalności, ale każda zasada ma konkretne uzasadnienie inżynierskie związane ze sprzężeniem indukcyjnym i pojemnościowym, różnicami potencjałów uziemienia i ograniczaniem zwarć.

Podstawowym mechanizmem sprzęgającym warunkującym segregację jest odbiór indukcyjny z kabli zasilających przenoszących prądy przełączane. Przemienniki częstotliwości wytwarzają przebiegi prądu bogate w zawartość harmonicznych o wysokiej częstotliwości — typowe kable wyjściowe VFD przenoszą znaczące składowe prądu na 5., 7., 11. i wyższych harmonicznych częstotliwości przełączania przemiennika (często częstotliwość nośna 4–16 kHz), wytwarzając energię zakłóceń sięgającą setek kiloherców. Kable sygnału sterującego prowadzone równolegle i w pobliżu kabli wyjściowych VFD zachowują się jak uzwojenie wtórne luźno sprzężonego transformatora, przy czym indukowane napięcie jest proporcjonalne do szybkości zmian pola magnetycznego (dI/dt) oraz powierzchni pętli utworzonej przez żyły kabla sterującego i ich drogę powrotną. Zalecana minimalna odległość między kablami wyjściowymi VFD a nieekranowanymi kablami sterującymi we wspólnym korytku wynosi zazwyczaj 200–300 mm; w przypadku ekranowanych kabli sterowniczych z prawidłowo uziemionymi ekranami często akceptowana jest odległość 100 mm, ponieważ ekran zapewnia dodatkowe tłumienie sprzężonych zakłóceń.

Różnica potencjałów uziemienia jest problemem związanym z segregacją, charakterystycznym dla dużych obiektów przemysłowych, gdzie różne sekcje systemu uziemiającego mogą mieć różne potencjały podczas zdarzeń przejściowych. Kabel sterujący biegnący pomiędzy dwoma budynkami lub pomiędzy odległymi częściami dużej instalacji uziemia ekran na obu końcach; jeżeli różnica potencjałów uziemienia pomiędzy dwoma punktami końcowymi przekracza zdolność systemu sterowania do tłumienia sygnału wspólnego, różnica potencjałów uziemienia pojawia się w sygnale jako napięcie szumu. Prowadzenie kabli sterujących tą samą ścieżką, co kable zasilające z tego samego panelu dystrybucyjnego, minimalizuje różnicę potencjałów uziemienia pomiędzy zakończeniami ekranu kabla, ponieważ zarówno system zasilania, jak i system sterowania odnoszą się do tego samego punktu uziemienia. Jest to uzasadnienie techniczne stojące za zasadą, że kable sterujące powinny przebiegać tą samą fizyczną trasą, co zasilanie kontrolowanego sprzętu, a nie przebiegać najkrótszą trasą bezpośrednio przez obiekt.

Ograniczenie zwarć jest uzasadnieniem bezpieczeństwa oddzielania kabli sterowniczych od kabli elektroenergetycznych wysokiego napięcia w korytkach kablowych. Usterka w kablu zasilającym wysokiego napięcia — łuk wewnętrzny, przebicie izolacji pod wpływem prądu zwarciowego — może wytworzyć energię wystarczającą do zapalenia płaszcza sąsiednich kabli. Kable sterujące przenoszące sygnały funkcji bezpieczeństwa (zatrzymanie awaryjne, wejścia przekaźnika bezpieczeństwa, monitorowanie osłon) muszą pozostać sprawne podczas pożaru lub awarii z udziałem sąsiadujących kabli, aby umożliwić systemowi bezpieczeństwa wykonanie sekwencji wyłączenia. Normy IEC 62061 i ISO 13849 (normy bezpieczeństwa funkcjonalnego) wymagają, aby kable sterownicze istotne dla bezpieczeństwa były fizycznie oddzielone od kabli niespełniających norm bezpieczeństwa lub chronione barierami ognioodpornymi, gdy są instalowane we wspólnych korytkach kablowych. Jest to coraz powszechniejszy wymóg w ocenach bezpieczeństwa maszyn, gdzie fizyczne prowadzenie kabli sterujących bezpieczeństwem stanowi część formalnej dokumentacji architektury bezpieczeństwa.

Praktyki w zakresie terminacji kabli sterujących, które bezpośrednio wpływają na długoterminową integralność sygnału

Zakończenie kabli sterujących na listwach zaciskowych, obudowach złączy i panelach urządzeń to miejsce, w którym powstaje większość problemów z integralnością sygnału wywołanych polem. Jakość produkcji kabli zapewnia potencjał wydajności elektrycznej; Jakość zakończenia określa, czy potencjał ten zostanie wykorzystany w zainstalowanym systemie. Kilka praktyk terminacji ma bezpośredni, wymierny wpływ na długoterminową niezawodność sygnałów sterujących.

Wybór tulejek dla przewodów drobnożyłowych

Kable sterujące z żyłami cienkożyłowymi klasy 5 lub 6 wymagają tulejek końcowych (standardowe tuleje typu bootlace DIN 46228) na zaciskach śrubowych. Tulejka spełnia dwie funkcje: scala poszczególne żyły w jedną geometryczną bryłę, która prawidłowo wypełnia strefę zaciskania końcówki oraz zabezpiecza żyły przed przecięciem przez śrubę końcówki podczas dokręcania. Rozmiar tulejki musi dokładnie odpowiadać przekrojowi przewodu — nadwymiarowa tulejka umożliwia wyciągnięcie ściśniętego przewodu pod wpływem wibracji; zbyt mała tulejka powoduje uszkodzenie żyły i dużą rezystancję styku. W przypadku przewodów przenoszących sygnały analogowe 4–20 mA rezystancja styku wzrasta już o 0,5 Ω na zacisku, co powoduje błąd napięcia 0,01 mV przy 20 mA — sam w sobie jest nieistotny, ale kumuluje się na wielu zakończeniach w łańcuchu sygnałowym i stopniowo się pogarsza w miarę utleniania, które zwiększa z czasem rezystancję styku w wilgotnym lub zanieczyszczonym środowisku.

Zarządzanie przewodem drenażu ekranu

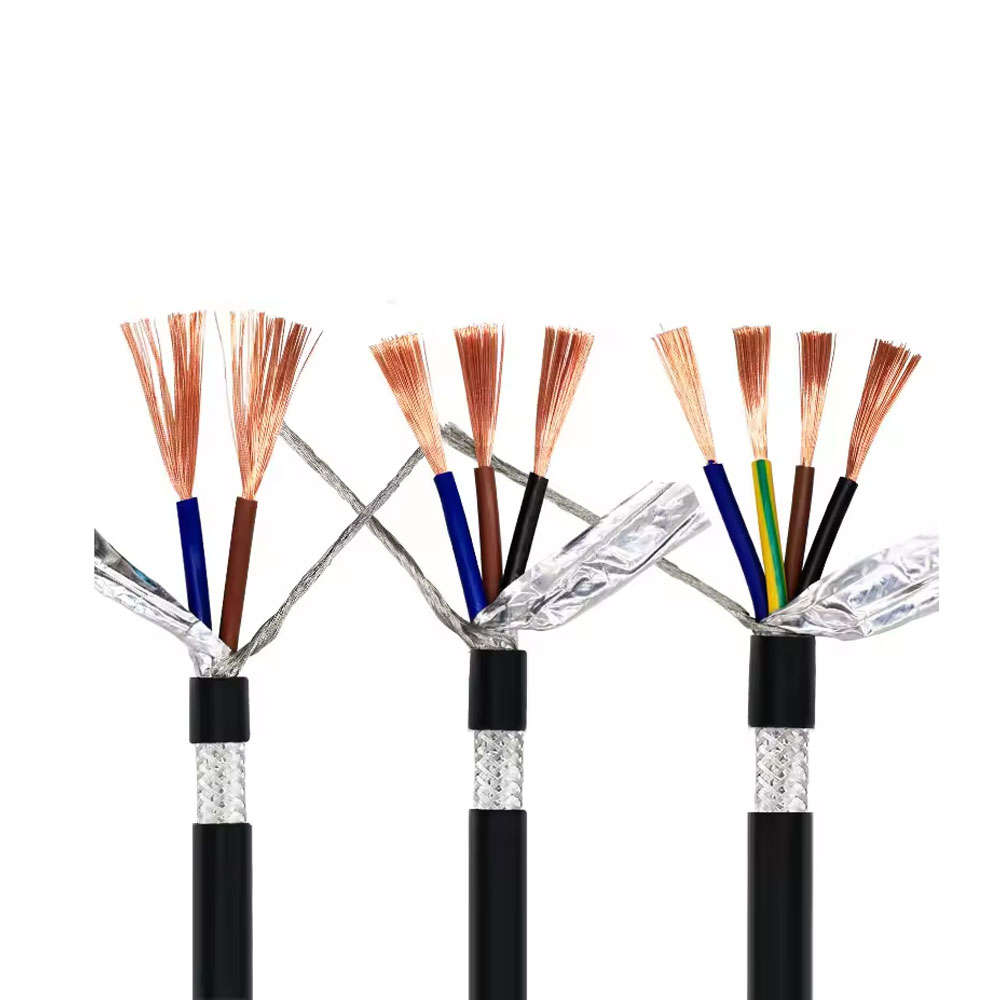

Z drutem spustowym kabla sterowniczego ekranowanego folią — gołym lub ocynowanym drutem miedzianym stykającym się z foliowym ekranem — należy obchodzić się ostrożnie na końcach kabla, aby uniknąć pogorszenia skuteczności ekranu. Częstym błędem instalacyjnym jest pozostawienie przewodu spustowego odsłoniętego poza punktem zakończenia ekranu, tworząc nieekranowany pigtail, który może wychwytywać zakłócenia i wprowadzać je bezpośrednio do listwy zaciskowej. Przewód odprowadzający powinien zostać zakończony jak najbliżej zacisku ekranującego lub dławika EMC, a nadmiar powinien być odcięty, a nie zwinięty lub spleciony z przewodami sygnałowymi. Na końcu kabla urządzenia (w miejscu, gdzie ekran jest uziemiony) zakończenie przewodu drenu powinno znajdować się na dedykowanej szynie ekranującej, która łączy się z zaciskiem PE szafy za pomocą możliwie najkrótszego przewodu — a nie prowadzonego przez tę samą szynę zaciskową, co przewody sygnałowe, gdzie prądy indukowane w przewodzie drenażowym mogłyby pojemnościowo sprzęgać się z sąsiednimi zaciskami.

Promień zgięcia w punktach końcowych

Miejsce, w którym kabel sterujący przechodzi z korytka kablowego do listwy zaciskowej, jest jednym z miejsc o największych naprężeniach mechanicznych w instalacji. Ostre zginanie wielożyłowego kabla sterującego w tym miejscu przejścia — w celu dokładnego ułożenia kabla wzdłuż ściany panelu — powoduje trwałe odkształcenie rdzenia kabla, jeśli promień zgięcia jest mniejszy niż minimalny promień zgięcia kabla podczas instalacji (zwykle 6–10 × średnica zewnętrzna w przypadku instalacji nieruchomej). W przypadku trwale odkształconych rdzeni z biegiem czasu w miejscu zgięcia powstają mikropęknięcia izolacji w wyniku powtarzających się cykli termicznych, a w rdzeniach na zewnątrz zagięcia występuje większy opór przewodnika w wyniku utwardzania przez zgniot pasm miedzianych w odkształconym odcinku. W przypadku paneli sterowania w środowiskach o znacznych wahaniach temperatur (szafy zewnętrzne, nieogrzewane budynki przemysłowe) utrzymanie prawidłowego promienia zgięcia w punktach końcowych jest równie ważne dla długoterminowej niezawodności, jak każdy inny parametr instalacji.
