Liczba par i wybór miernika: dlaczego błędne jest kosztowne
Miejski kabel komunikacyjny s są określone przede wszystkim przez dwa parametry: liczbę skręconych par i grubość przewodu (AWG lub mm²). W praktyce oba elementy są często niedostatecznie określone podczas planowania sieci, co prowadzi do kosztownych przeciągań lub równoległego prowadzenia kabli w ciągu lat od instalacji. 100-parowy kabel zainstalowany w bloku mieszkalnym może wydawać się wystarczający przy oddaniu do użytku, ale w miarę jak wdrożenia światłowodów w budynku przybliżają sprzęt agregujący VDSL2 i G.szybki do użytkowników końcowych, zapotrzebowanie na aktywne pary w segmencie miedzi ostatniej mili może nieoczekiwanie wzrosnąć po dodaniu obwodów łączenia par i obwodów rezerwowych.
Wskaźnik przewodu wpływa zarówno na rezystancję pętli, jak i na zachowanie przesłuchu. Cieńsze przewodniki (0,32 mm lub 26 AWG) zmniejszają wagę kabla i przestrzeń w kanale, ale zwiększają rezystancję pętli prądu stałego, co ogranicza efektywny zasięg technologii DSL – szczególnie istotne w obszarach, gdzie odległości między szafą a lokalem przekraczają 300 metrów. Grubsze przewodniki (0,5 mm lub 0,6 mm) wydłużają użyteczną długość pętli i zmniejszają straty wtrąceniowe, co czyni je preferowanym wyborem w przypadku dłuższych tras podziemnych w podmiejskich sieciach komunikacyjnych. W przypadku szkieletowych kabli zasilających obsługujących wiele punktów dystrybucyjnych średnica przewodu 0,5 mm stanowi praktyczne minimum umożliwiające utrzymanie odpowiednich marginesów transmisji w pełnym zakresie częstotliwości wykorzystywanym przez nowoczesne technologie szerokopasmowe.

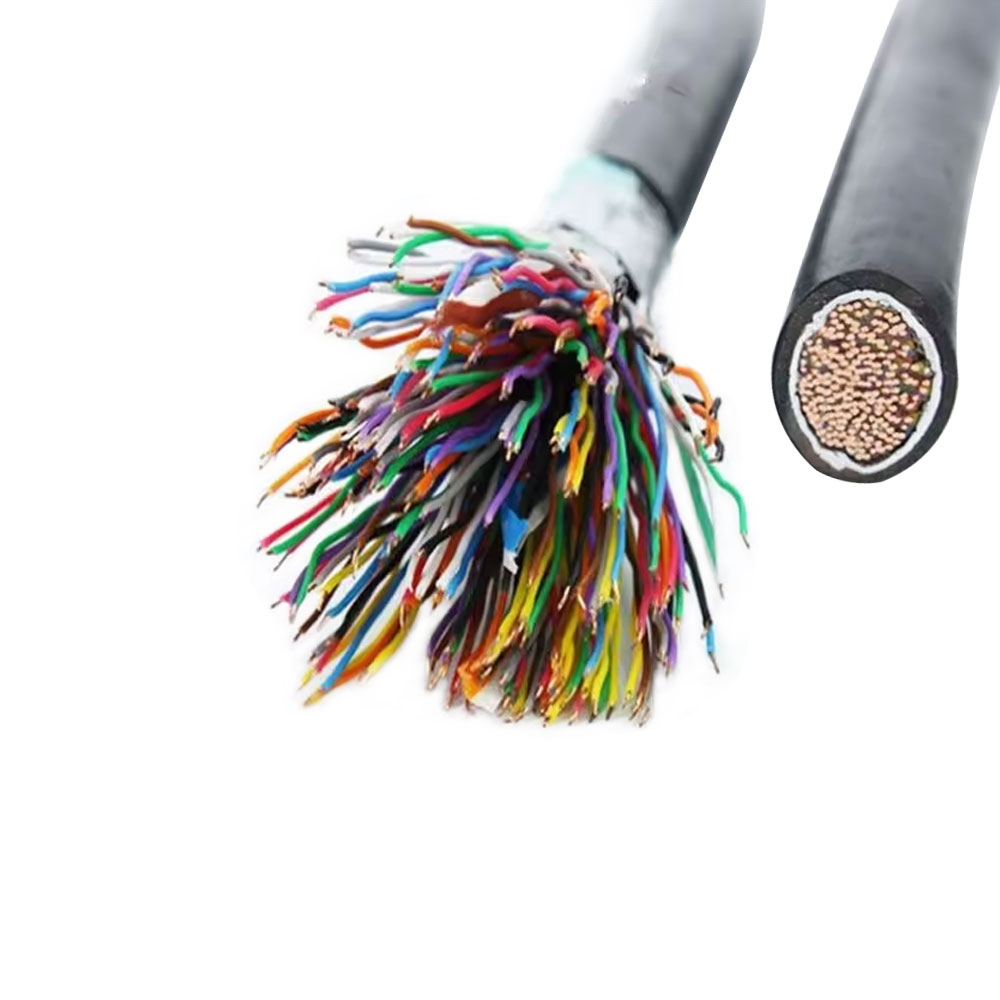

Anhui Zhishang Cable Technologia Co., Ltd. stosuje to zrozumienie, oferując ustrukturyzowany zakres liczby par — od 5-parowych lokalnych kabli dystrybucyjnych po 2400-parowe kable magistralne — z opcjami przekrojów dopasowanymi do typowych rozpiętości przęseł i gęstości usług występujących w topologiach sieci miejskich i podmiejskich.
Jak materiały izolacyjne i poszyciowe wpływają na trwałość podłoża podziemnego
Środowisko podziemne powoduje naprężenia chemiczne i mechaniczne na kablach komunikacyjnych, które rzadko są widoczne do momentu pojawienia się awarii. pH gleby, zasolenie wód gruntowych, obecność węglowodorów ze spływu drogowego oraz cykle zamrażania i rozmrażania – wszystko to wpływa na konstrukcję kabla od zewnątrz do wewnątrz. miejski kabel komunikacyjny s, materiał powłoki zewnętrznej jest główną barierą, a wybór pomiędzy konstrukcjami z PE (polietylenu), PVC i dwupłaszczowej taśmy PE/stalowej ma długoterminowe konsekwencje, które wykraczają daleko poza początkowy koszt.
Osłony z polietylenu o dużej gęstości (HDPE) zapewniają doskonałą odporność na wnikanie wilgoci, kwasy glebowe i degradację mikrobiologiczną. HDPE nie uplastycznia się z biegiem czasu tak jak PVC, co oznacza, że zachowuje swoje pierwotne właściwości mechaniczne przez dziesięciolecia zakopywania – to znacząca zaleta, biorąc pod uwagę, że miejskie kable komunikacyjne mają przetrwać od 20 do 40 lat bez wykopów. PVC jest nadal powszechny w instalacjach wewnętrznych lub częściowo chronionych ze względu na niższy koszt i łatwiejsze zakończenie, ale nie jest właściwym wyborem w przypadku kabli układanych bezpośrednio w ziemi lub prowadzonych w kanałach w środowiskach o dużej wilgotności lub narażeniu na działanie substancji chemicznych.
W przypadku kabli prowadzonych na obszarach o dużej aktywności gryzoni lub na trasach pod drogami i torami kolejowymi, gdzie ryzyko uszkodzeń mechanicznych jest zwiększone, pod płaszczem zewnętrznym dodaje się dodatkową warstwę zbrojenia — zwykle falistą taśmę stalową lub drut stalowy. Taka konstrukcja sama w sobie nie zapewnia wodoszczelności kabla; jakość i ciągłość masy zalewowej wypełniającej szczeliny pomiędzy parami są równie istotne. Źle nałożony środek zalewowy pozostawia kieszenie powietrzne zatrzymujące wilgoć, która migruje wzdłużnie wzdłuż kabla i powoduje pogorszenie rezystancji izolacji na długim odcinku kabla od pojedynczego punktu uszkodzenia płaszcza.
Porównanie typowych konstrukcji poszycia podziemnego

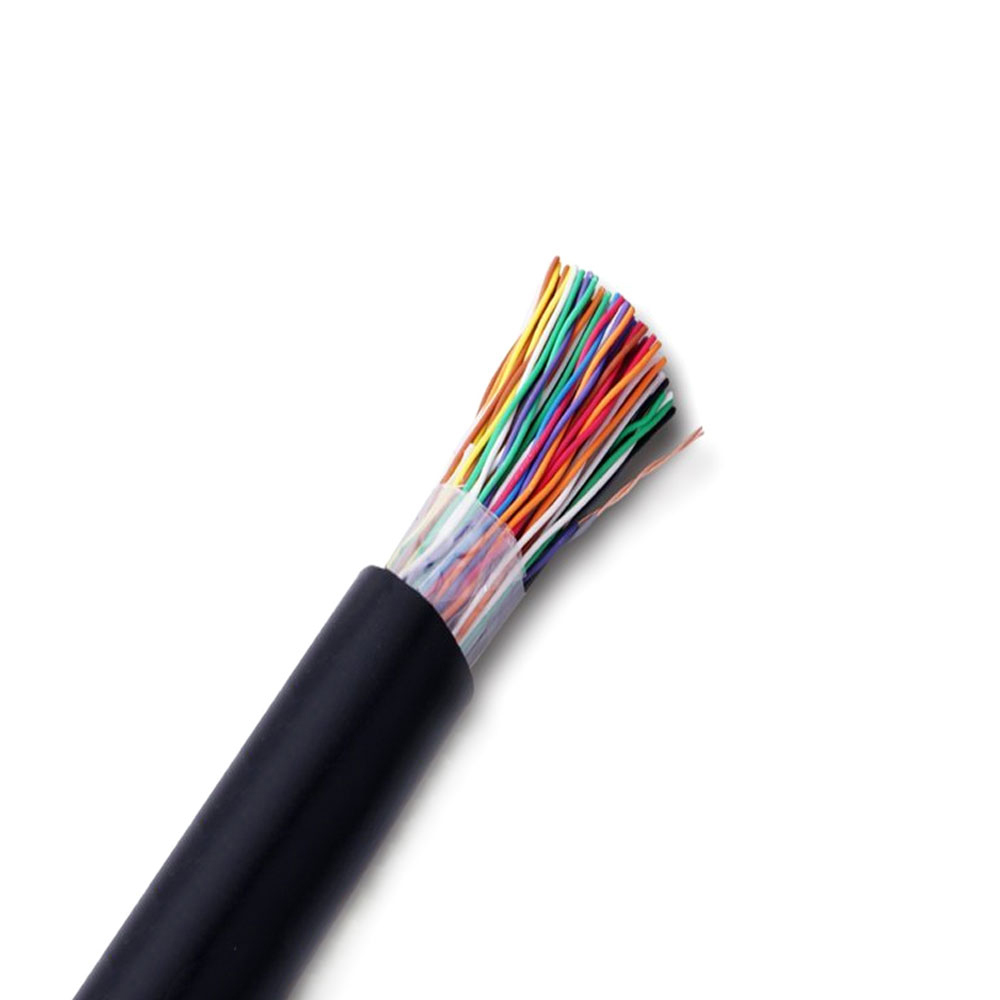

- Pojedyncza osłona PE: Norma dotycząca instalacji kanałowej; dobra odporność na wilgoć; nie nadaje się do bezpośredniego zakopywania w glebach agresywnych bez dodatkowego zabezpieczenia.

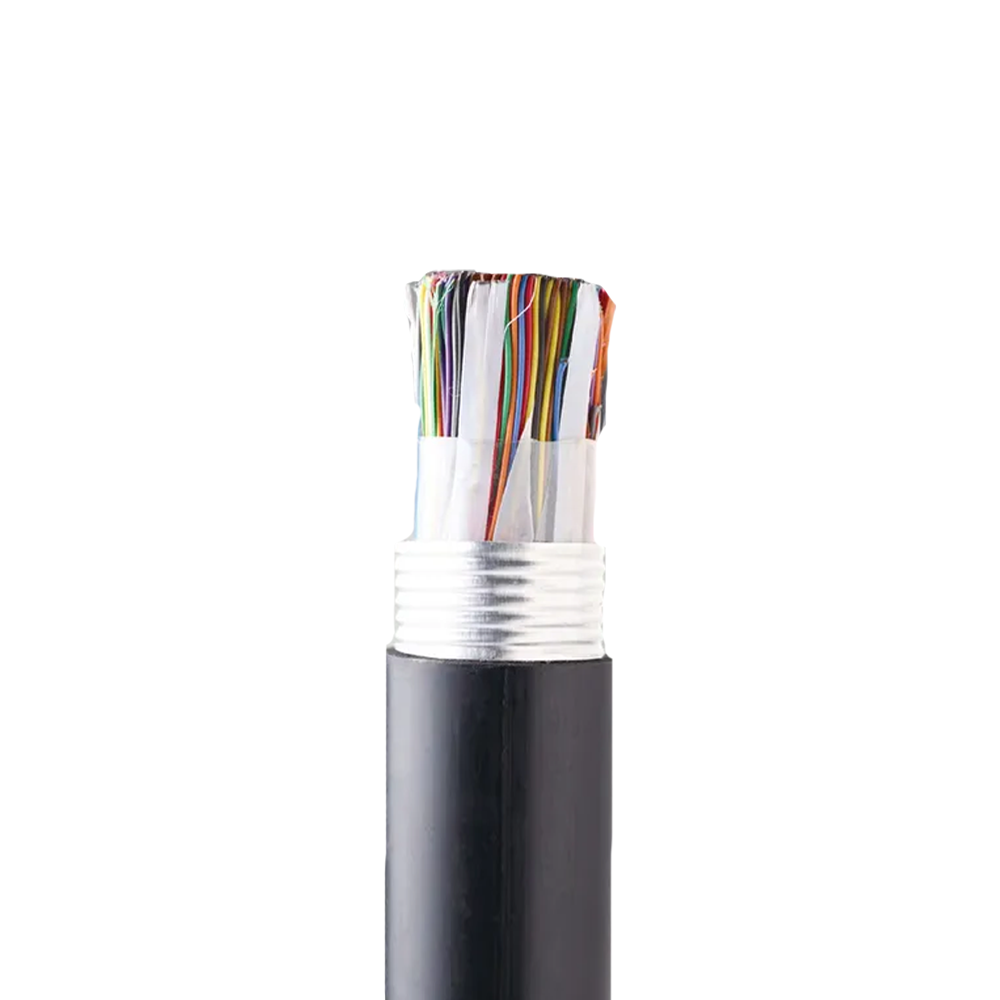

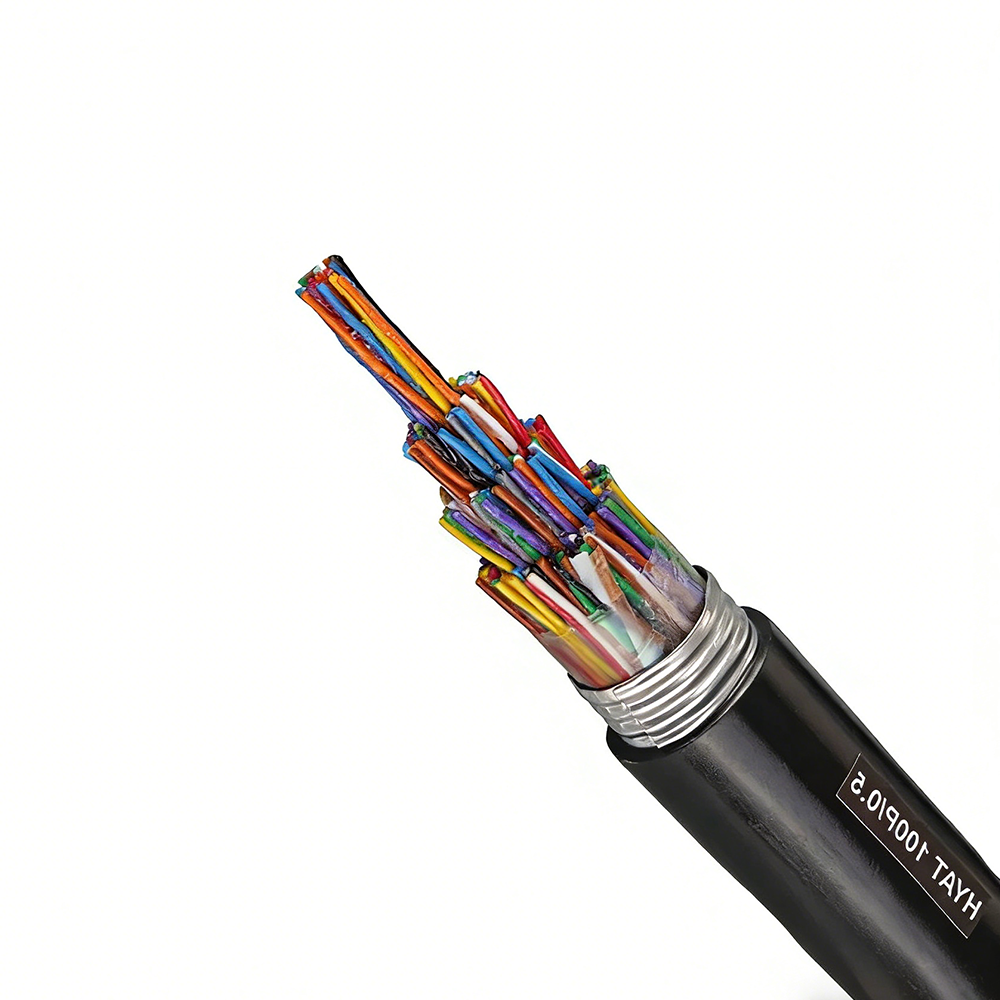

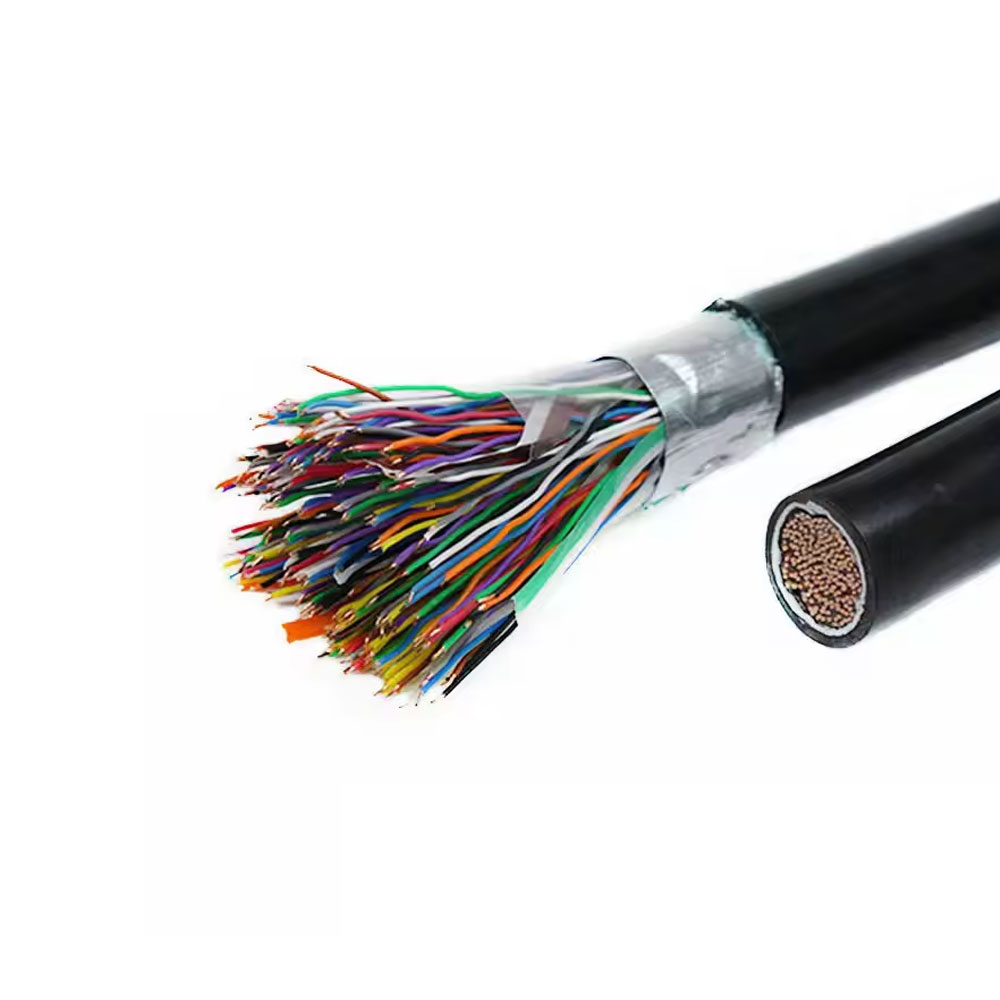

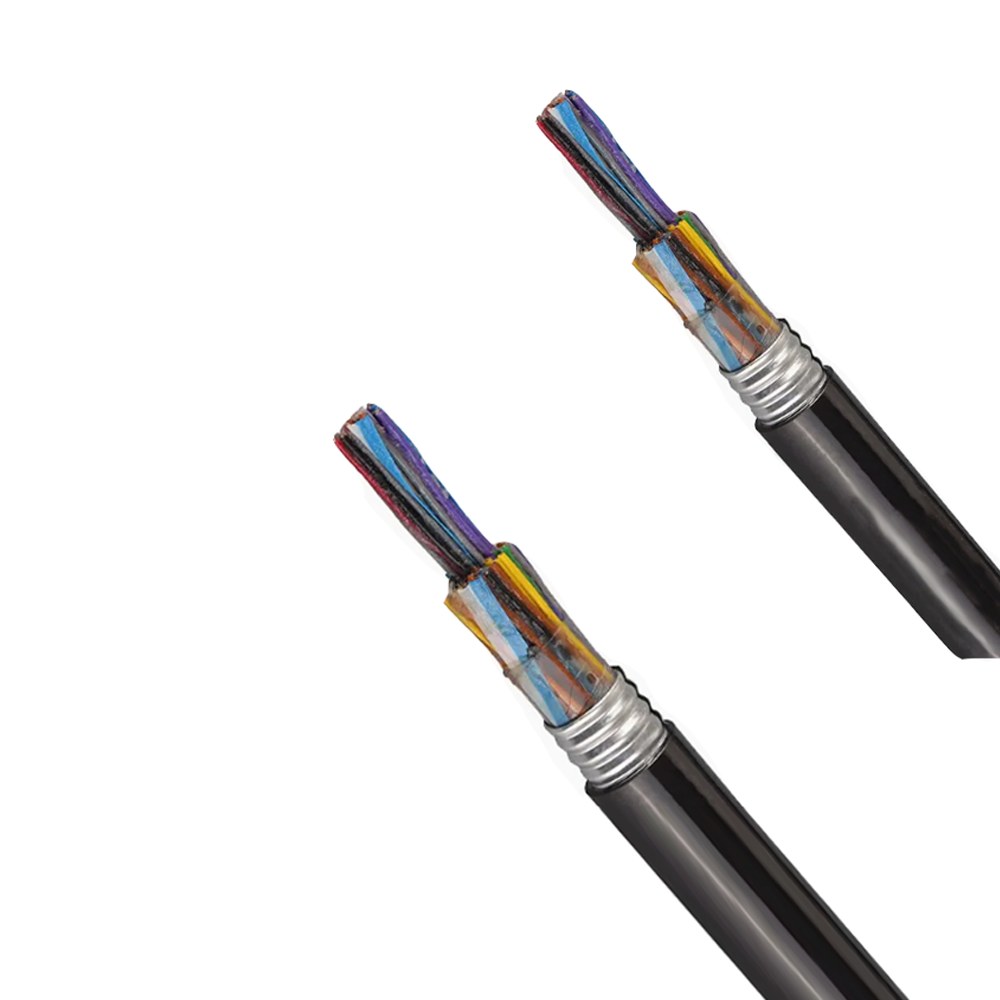

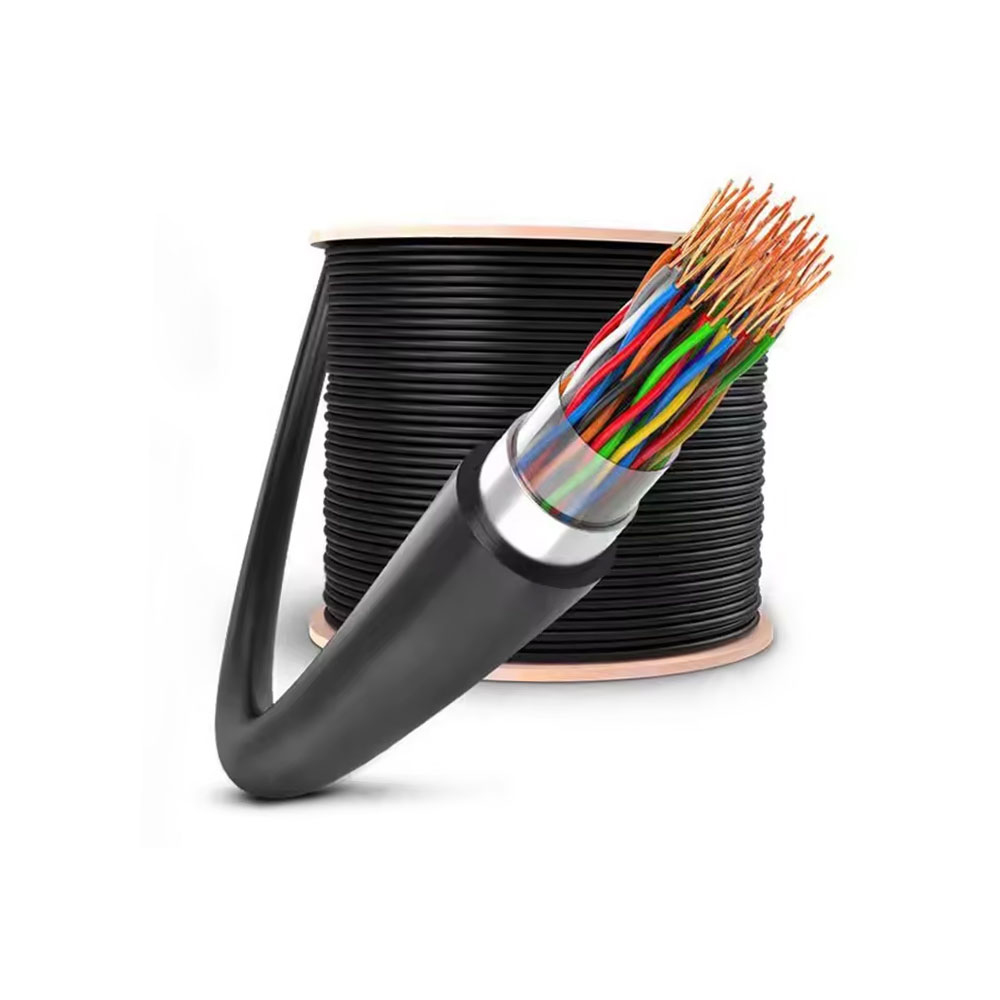

- Taśma stalowa falista PE PE: Preferowane do bezpośredniego pochówku; łączy w sobie ochronę mechaniczną z barierą dla wilgoci; zwiększa wagę i zmniejsza elastyczność.
- Pancerz z drutu stalowego PE: Stosowany tam, gdzie spodziewane są obciążenia rozciągające (stromy teren, mocowania mostów lub pionowe piony); poszczególne przewody zapewniają zarówno ochronę, jak i siłę ciągnięcia.

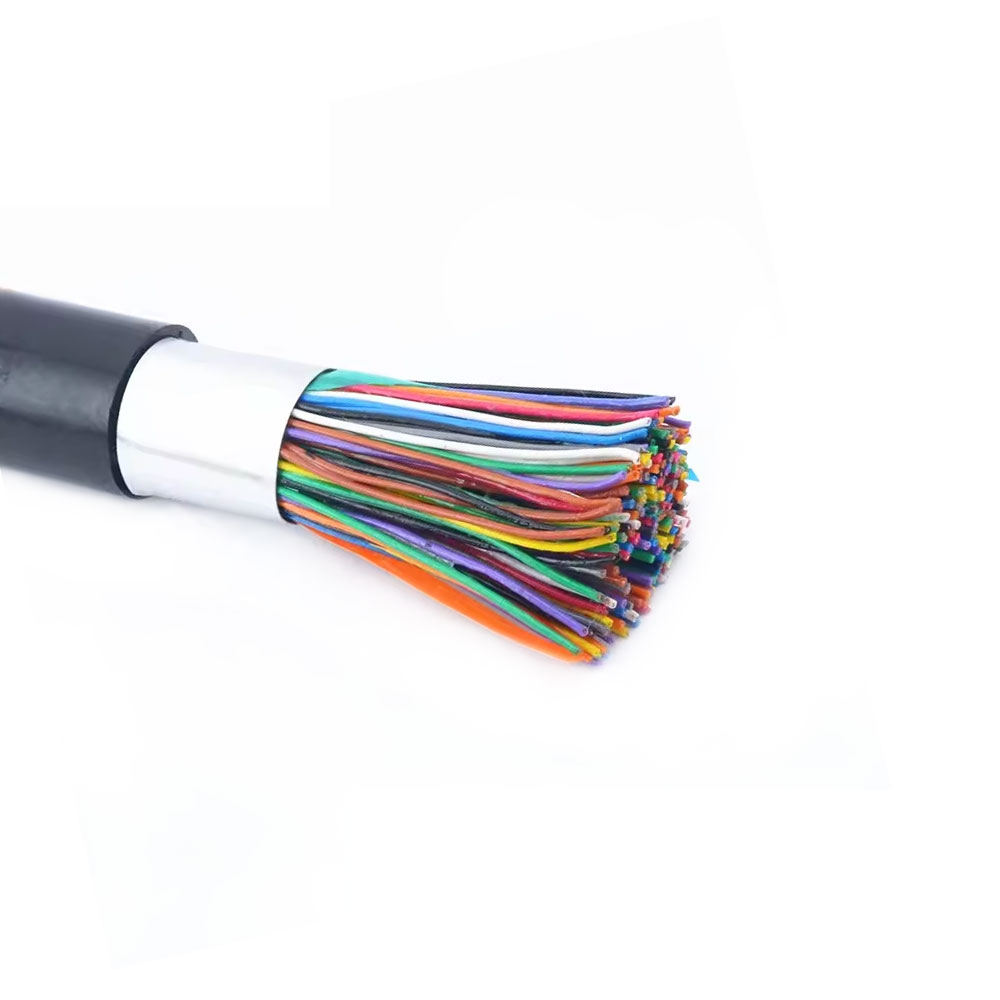

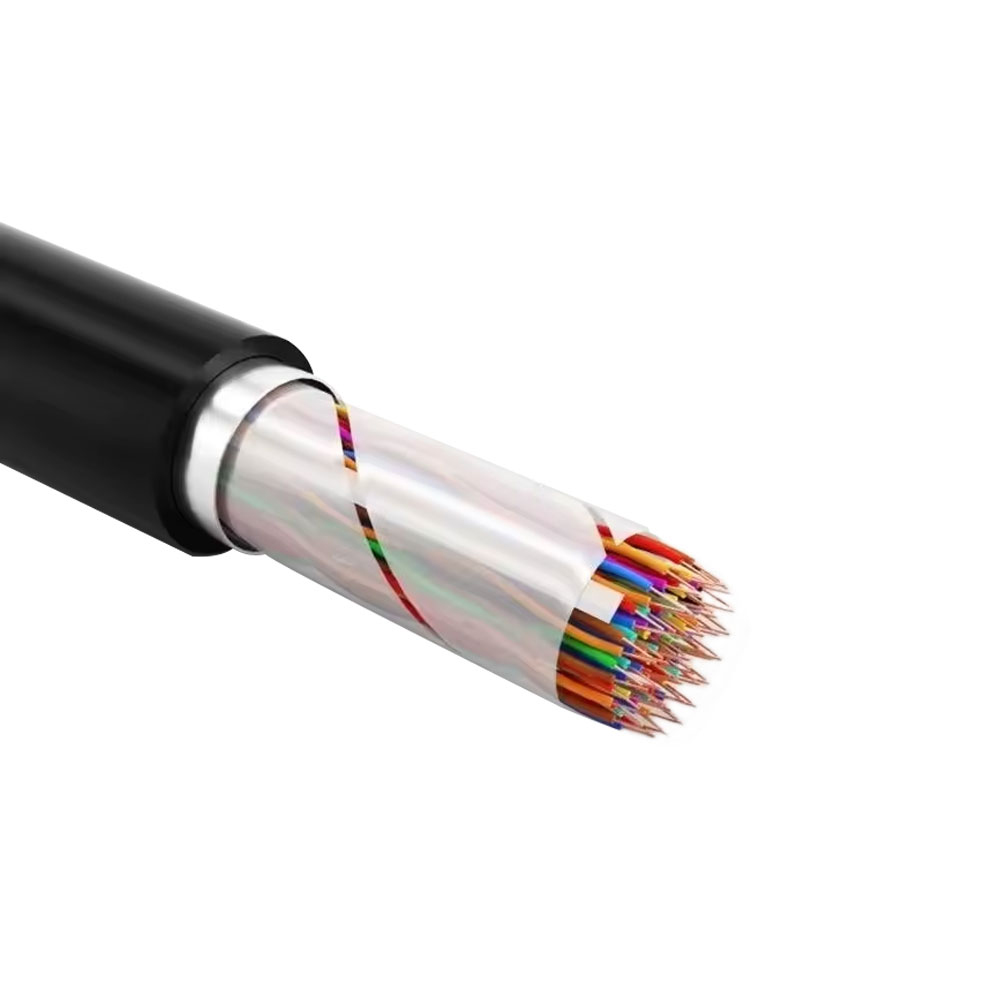

- Rdzeń wypełniony żelem (zalany): Mieszanka zalewowa wypełnia wszystkie przestrzenie powietrzne pomiędzy parami; niezbędne dla zapewnienia odporności na wilgoć w miejscu połączenia i wzdłużnego blokowania wody.
Zarządzanie przesłuchami w miejskich wiązkach kablowych o dużej gęstości
W miarę jak coraz większy ruch szerokopasmowy jest przesyłany przez pary miedziane przy użyciu wektorowania i technologii G.fast, przesłuchy — zarówno na bliskim końcu (NEXT), jak i na dalekim końcu (FEXT) — stają się wiążącym ograniczeniem osiągalnej przepustowości na parę. Miejskie kable komunikacyjne zaprojektowane i zainstalowane na potrzeby usług POTS klasy głosowej często wykazują poziomy przesłuchów akceptowalne przy częstotliwościach audio, ale poważnie ograniczają wydajność powyżej 10 MHz. Zrozumienie fizycznych mechanizmów stojących za przesłuchami pomaga w ocenie, czy istniejąca instalacja kablowa może obsługiwać modernizację łączy szerokopasmowych, czy też wymaga wymiany.
Przesłuch między parami w kablu wieloparowym zależy przede wszystkim od precyzji i spójności skoku skrętu (liczby skrętów na jednostkę długości) każdej pary. Każda para w dobrze wyprodukowanym miejskim kablu komunikacyjnym ma unikalny, starannie kontrolowany skok skrętu, aby zminimalizować sprzężenie z sąsiednimi parami. Kiedy skoki skrętu są niespójne — albo ze względu na różnice produkcyjne, albo z powodu uszkodzeń fizycznych podczas instalacji — zwiększa się nierównowaga pojemnościowa i indukcyjna pomiędzy parami, podnosząc poziom szumów w całej wiązce kablowej. Z tego powodu kontrola procesu producenta kabla podczas skręcania nie jest jedynie wskaźnikiem jakości, ale ma bezpośredni wpływ na przepustowość łącza szerokopasmowego wdrażanej sieci.
W wektorowych wdrożeniach VDSL2 i G.fast, DSLAM lub DPU (jednostka punktu dystrybucji) stosuje aktywne przetwarzanie sygnału cyfrowego w celu wyeliminowania przesłuchów między parami w tej samej grupie łączy. To wektorowanie działa skutecznie tylko wtedy, gdy charakterystyka sprzężenia przesłuchu kabla jest stabilna i przewidywalna – co wymaga spójnej konstrukcji fizycznej na całej długości kabla. Kable z punktami splotu, które zakłócają pierwotną geometrię pary, lub sekcje, w których pary zostały nieprawidłowo połączone po naprawie, tworzą anomalie przesłuchu, które pogarszają wzmocnienie wektorowania i zmniejszają przepustowość pary w całej grupie. Zhishang Cable utrzymuje ścisłe tolerancje skoku skrętu i przeprowadza testy równowagi elektrycznej w partiach produkcyjnych, aby wesprzeć te wymagające scenariusze wdrożeniowe.
| Technology | Zakres częstotliwości | Czułość na przesłuchy | Wymagania dotyczące kabla |
|---|---|---|---|
| POTy / ISDN | Do 4 kHz | Niski | Standardowy skok skrętu |
| ADSL2 | Do 2,2 MHz | Umiarkowane | Kontrolowany skok skrętu na parę |
| VDSL2 (wektorowe) | Do 17/35 MHz | Wysoka | Testowanie równowagi ze ścisłą tolerancją skoku |
| G.fast | Do 106/212 MHz | Bardzo wysoki | Konstrukcja premium, stabilne zgrupowanie spoiw |
Planowanie przestrzeni kanałów i średnica kabla: ograniczenie często ignorowane, dopóki nie stanie się problemem
Infrastruktura komunikacyjna miejska jest budowana tak, aby przetrwać dziesięciolecia, ale rozmiary sieci kanałów — kanałów, przez które przeciągane są kable — są dobierane na podstawie założeń przyjętych w momencie budowy. Kiedy kanały te się zapełnią, zwiększenie przepustowości wymaga albo mikrowykopów w celu zainstalowania nowych kanałów (zakłócających porządek i kosztownych w utwardzonych środowiskach miejskich), albo wymiany kabli o dużej średnicy na rozwiązania alternatywne o większej gęstości. Dla operatorów sieci i planistów infrastruktury zrozumienie związku zewnętrznej średnicy kabla ze stopniem wypełnienia kanału jest praktycznym narzędziem pozwalającym zmaksymalizować przyszłą przepustowość bez konieczności nadmiernego projektowania początkowej instalacji.
Standardowa praktyka wypełniania kanałów ogranicza zajmowaną powierzchnię przekroju poprzecznego do 40–50% powierzchni wewnętrznej kanału w przypadku pojedynczego kabla i proporcjonalnie mniej, gdy wiele kabli korzysta ze wspólnego kanału. Margines ten nie jest stratą — uwzględnia siły zginające wymagane podczas ciągnięcia, rozszerzalność cieplną kabla w okresie jego użytkowania oraz luz potrzebny, jeśli kabel będzie kiedykolwiek musiał zostać wymieniony bez przekopywania całej trasy. Kabel o średnicy zewnętrznej tylko 10% większej niż planowano może zmniejszyć teoretyczną pozostałą przepustowość kanału o znacznie więcej niż 10%, ponieważ ograniczeniem jest powierzchnia (proporcjonalna do kwadratu średnicy), a nie wymiar liniowy.
Przejście z tradycyjnych kabli w izolacji papierowej w osłonie ołowiowej (PILS) na nowoczesne kable w izolacji PE z wypełnionymi żyłami spowodowało już znaczne zmniejszenie średnic kabli przy równoważnej liczbie par. Dalszą redukcję średnicy można osiągnąć stosując węższą geometrię rdzenia, cieńszą grubość ścianek izolacyjnych zgodną z obowiązującymi normami oraz zoptymalizowaną konstrukcję taśmy wiążącej lub ekranu. Planistom sieci pracującym z ograniczoną infrastrukturą kanałów określenie kabli od producentów takich jak Anhui Zhishang Cable Technology Co., Ltd., którzy publikują szczegółowe dane wymiarowe i oferują warianty o zwartej konstrukcji, umożliwia dokładne obliczenia wypełnienia kanałów przed zakupem kabli — zamiast odkrywać niedopasowania podczas instalacji.
