Kabel do stacji ładowania pojazdów elektrycznych Kompleksowe wprowadzenie

I. Definicja i podstawowa charakterystyka
Kable do stacji ładowania pojazdów elektrycznych (EV) to specjalistyczne kable przeznaczone do łączenia pojazdów elektrycznych ze stacjami ładowania (lub pistoletami ładującymi). Są odpowiedzialne za przesyłanie energii elektrycznej prądu stałego (DC) lub prądu przemiennego (AC) o dużej mocy, jednocześnie integrując funkcje, takie jak prowadzenie sterowania, sprzężenie zwrotne sygnału, komunikacja i monitorowanie temperatury. Nie są to zwykłe przedłużacze zasilające, ale krytyczne komponenty, które łączą w sobie bezpieczeństwo elektryczne, trwałość mechaniczną, możliwość dostosowania do środowiska i interakcję człowiek-maszyna. Ich wydajność bezpośrednio wpływa na bezpieczeństwo ładowania, wydajność i wygodę użytkownika.

Podstawowe cechy:
Możliwość przesyłu wysokiego prądu i chłodzenia: Musi stabilnie przenosić wysokie prądy (np. szybkie ładowanie DC do 250 A lub więcej) przez dłuższy czas, biorąc pod uwagę projektowe ogrzewanie przewodnika i rozpraszanie ciepła.
Wysokie napięcie znamionowe: Napięcia robocze stale rosną (np. 1000 V prądu stałego, 690 V prądu przemiennego), co nakłada rygorystyczne wymagania dotyczące izolacji i ekranowania.
Zintegrowana wielofunkcyjna struktura kabla: Zwykle ma strukturę kompozytową, obejmującą linie energetyczne, linie sterujące (CP/CC), linie komunikacyjne (np. CAN, PLC), przewody uziemiające i czujniki temperatury (NTC).
Wymagania dotyczące wysokiej wytrzymałości mechanicznej i środowiskowej: Muszą wytrzymywać częste zwijanie, zgniatanie, ciągnięcie i zginanie, a jednocześnie są odporne na promieniowanie ultrafioletowe (UV), ozon, ekstremalne temperatury (-40°C do 125°C), deszcz i chemikalia (np. sole odladzające).
Surowe normy bezpieczeństwa: muszą być zgodne z międzynarodowymi normami dotyczącymi interfejsu ładowania (np. IEC 62196, GB/T 20234) i normami bezpieczeństwa kabli (np. UL 62, EN 50620, GB/T 33594), z możliwością zabezpieczenia przed przetężeniem i przegrzaniem.

II. Główne typy i scenariusze zastosowań
Klasyfikacja według trybu ładowania i rodzaju prądu:
Kable do stacji ładowania AC (tryb 2/3): Używane w domowych i publicznych stacjach wolnego ładowania, zazwyczaj o napięciu 250 V/440 V AC i prądach ≤63 A, o stosunkowo lekkiej konstrukcji.
Kable do stacji ładowania DC (tryb 4): Używane w publicznych stacjach szybkiego i doładowania, o napięciu do 1000 V DC lub wyższym i prądzie zwykle w zakresie od 80 A do 500 A lub więcej. Kable te są grubsze i cięższe i często wymagają zintegrowanych systemów chłodzenia cieczą.

Klasyfikacja według metody chłodzenia:
Typ pasywny chłodzony powietrzem: opiera się na rozpraszaniu ciepła przez materiały przewodnika i powłoki, stosowane do ładowania średniej i małej mocy (np. większość stacji prądu przemiennego i niektóre stacje prądu stałego).
Typ aktywnego chłodzenia cieczą: integruje niezależne rury cyrkulacyjne chłodziwa wewnątrz kabla, umożliwiając wymuszone chłodzenie cieczą. Technologia ta może zwiększyć obciążalność prądową kabli o tej samej średnicy zewnętrznej o ponad 50%, rozwiązując problem nieporęcznych kabli w przypadku szybkiego ładowania o dużej mocy (≥350 kW).

Scenariusze zastosowań:
Ładowanie prywatne: domowe naścienne stacje prądu przemiennego, wymagające dużej elastyczności i trwałości cyklu zginania kabla.
Publiczne stacje ładowania: obejmują stacje wolnego i szybkiego ładowania prądem zmiennym, wymagające dużej trwałości, odporności na warunki atmosferyczne i wandali.
Stacje doładowania dużej mocy: zazwyczaj używa się kabli chłodzonych cieczą, aby umożliwić szybkie ładowanie dużą mocą (np. 350 kW–600 kW), zachowując jednocześnie lekkość kabla i poprawiając wygodę użytkownika.

III. Kluczowe kontrole procesu produkcyjnego
Projektowanie i produkcja przewodników: wykorzystuje wielożyłowe, bardzo cienkie druty z miedzi beztlenowej do precyzyjnego splatania, aby zapewnić wysoką elastyczność. W kablach prądu stałego dużej mocy można zastosować przewodniki kształtowe, aby zoptymalizować wykorzystanie przestrzeni i rozpraszanie ciepła.
System izolacji i ekranowania:
Linie energetyczne: Aby zapewnić izolację wysokiego napięcia, należy stosować wysokowydajny usieciowany polietylen (XLPE) lub materiały elastomerowe.

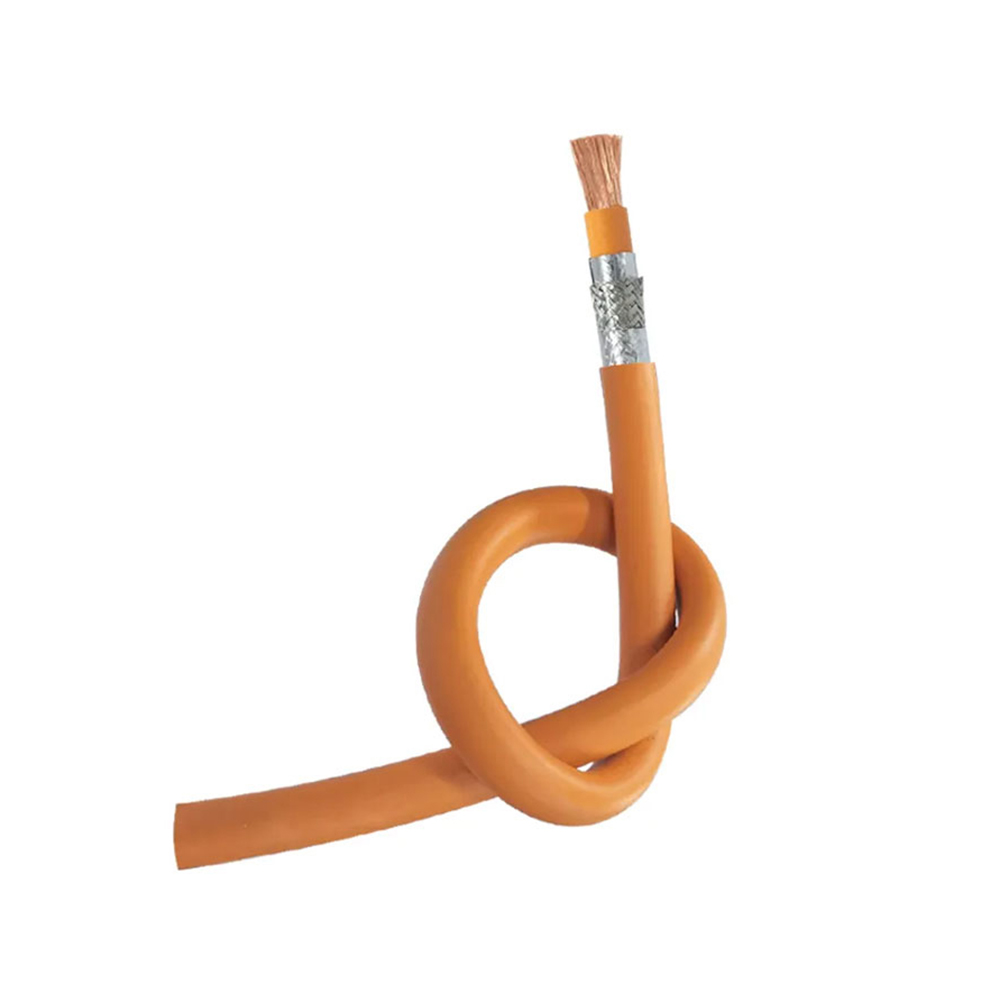

Ekranowanie: Należy zastosować oplot lub oplot z drutu miedzianego o dużym pokryciu w połączeniu z ekranowaniem kompozytowym z folii aluminiowej, aby skutecznie tłumić zakłócenia elektromagnetyczne o wysokiej częstotliwości i chronić wewnętrzne linie sygnałowe.
Powłoka i warstwa wzmacniająca: W zewnętrznej powłoce zastosowano wysoce odporne na ścieranie, warunki atmosferyczne i promieniowanie UV materiały elastomerowe (np. specjalny PVC, TPE, CSPE). Oplot z włókien o wysokiej wytrzymałości (np. aramidowy) jest często zintegrowany wewnętrznie jako element rozciągliwy, aby wytrzymać częste ciągnięcie.
Integracja rurek chłodzących cieczą (w przypadku kabli chłodzonych cieczą): Rury chłodzące o mikrośrednicy (zwykle izolowane miękkie rurki) są precyzyjnie integrowane z rdzeniami zasilającymi kabli i liniami sygnałowymi podczas okablowania, aby zapewnić stabilność strukturalną i wydajność chłodzenia.
Formowanie integracji złączy: Kable i złącza pistoletu ładującego/stacji są zazwyczaj integrowane poprzez formowanie wtryskowe, aby zapewnić wodoodporność (stopień ochrony IP, np. IP67/IP54), odporność na rozciąganie i niezawodność połączenia elektrycznego.
100% test bezpieczeństwa: każdy kabel musi zostać poddany testom wysokiego napięcia, testom rezystancji izolacji, testom ciągłości i testom funkcjonalnym (np. Pętle sygnałowe, czujniki temperatury).

IV. Szczegółowe zalety podstawowe
Bezpieczeństwo jako najważniejszy priorytet: Wielowarstwowa konstrukcja zapewnia ochronę przed porażeniem elektrycznym, przeciążeniem i przegrzaniem w ekstremalnych warunkach pogodowych i częstym użytkowaniu, wykorzystując materiały ognioodporne, izolację odporną na napięcie, monitorowanie temperatury i precyzyjną kontrolę sygnału.
Wsparcie dla wysokowydajnego ładowania: zoptymalizowana konstrukcja przewodnika i zastosowanie technologii chłodzenia cieczą bezpośrednio wspierają wyższą moc ładowania, znacznie skracając czas ładowania pojazdów elektrycznych.
Zgodność ze standardami i dostęp do rynku globalnego: Ścisłe przestrzeganie standardów międzynarodowych i regionalnych zapewnia legalną sprzedaż i stosowanie na rynkach docelowych (np. Chiny, Europa, Ameryka Północna), budując zaufanie konsumentów.

Podsumowanie
Kable do stacji ładowania pojazdów elektrycznych stanowią „ostatni odcinek tętnicy” w ekosystemie ładowania pojazdów elektrycznych. Ich poziom technologiczny bezpośrednio decyduje o bezpieczeństwie, szybkości i wygodzie ładowania. W miarę jak moc ładowania rośnie w kierunku ultrawysokich prędkości, technologie takie jak chłodzenie cieczą stają się standardowym wyposażeniem kabli nowej generacji.
