Jak parametry elektryczne kabli magistrali Fieldbus są zdefiniowane w protokole i dlaczego nie można ich dowolnie zastępować

Kable magistrali polowej nie są zwykłymi kablami sygnałowymi z etykietą magistrali polowej — każdy główny protokół magistrali polowej definiuje precyzyjną specyfikację elektryczną kabla w warstwie fizycznej, a impedancja charakterystyczna kabla, pojemność na jednostkę długości i tłumienie przy częstotliwości sygnału są parametrami nośnymi w modelu transmisji protokołu. Zastąpienie kabla niespełniającego tych parametrów zmienia zachowanie odbicia sygnału, maksymalną długość segmentu sieci, a w niektórych protokołach dopuszczalną liczbę podłączonych urządzeń – często bez żadnych od razu oczywistych usterek, ale z pogorszonymi marginesami szumów, które objawiają się sporadycznymi błędami komunikacji w warunkach zakłóceń elektrycznych.

PROFIBUS DP, najczęściej stosowana magistrala obiektowa w automatyce procesów i fabryk, definiuje swój kabel warstwy fizycznej w normie IEC 61158-2 i specyfikacji PROFIBUS PA. Standardowy kabel (typ A) ma impedancję charakterystyczną 135–165 Ω przy częstotliwościach powyżej 100 kHz, pojemność poniżej 30 pF/m, rezystancję pętli poniżej 110 Ω/km i tłumienie poniżej 3 dB/100 m przy 100 kHz. Parametry te są współzależne: kabel o prawidłowej impedancji, ale nadmiernej pojemności prawidłowo zakończy odbicia na połączeniach węzłów, ale spowoduje nadmierną degradację sygnału na długich odcinkach, zmniejszając efektywną maksymalną długość odcinka poniżej określonej w normie 1200 m. Kabel o prawidłowej pojemności, ale niskiej impedancji będzie powodować odbicia na każdym pasywnym połączeniu, które nakładają się na sygnał danych, zwiększając poziom błędów, szczególnie przy maksymalnej szybkości transmisji 12 Mb/s.

Powodem, dla którego impedancja charakterystyczna jest tak precyzyjnie określona dla kabli magistrali polowej, są połączenia odgałęzione. W segmencie PROFIBUS lub Sieć urządzeń urządzenia są podłączane za pomocą krótkich odgałęzień odchodzących od sieci głównej kabel autobusowy . W każdym punkcie podłączenia kabla magistrali występuje równoległa nieciągłość impedancji. Jeśli impedancja kabla magistrali mieści się w specyfikacji, nieciągłość wytworzona przez odgałęzienie jest niewielka, a amplituda odbitego sygnału jest poniżej progu szumu odbiorników. Jeśli impedancja kabla magistrali jest o 20% niższa od specyfikacji – co może wystąpić w przypadku zastąpienia taniego, nieokreślonego kabla – odbita amplituda na każdym odgałęzieniu wzrasta proporcjonalnie, a przy maksymalnie 32 urządzeniach w segmencie PROFIBUS skumulowana energia odbita może powodować błędy bitowe przy 12 Mb/s, które nie pojawiają się przy 1,5 Mb/s, powodując problemy z niezawodnością komunikacji zależne od szybkości transmisji, które są niezwykle trudne do zdiagnozowania bez analizatora magistrali i sprzętu do pomiaru impedancji.

Specyfikacje kabli warstwy fizycznej dla głównych protokołów magistrali Fieldbus

Każdy główny protokół magistrali polowej ma odrębną specyfikację warstwy fizycznej, która definiuje konstrukcję kabla wymaganą dla zgodnych instalacji. Użycie niewłaściwego typu kabla — nawet takiego, który wydaje się podobny wizualnie — spowoduje niezgodną z przepisami instalację, która może przejść wstępne uruchomienie przy krótkich odcinkach, ale nie powiedzie się przy maksymalnym określonym zasięgu sieci lub w najgorszych warunkach hałasu.

Wymienione powyżej limity długości segmentów nie są jedynie limitami długości kabla — reprezentują maksymalną całkowitą długość ścieżki elektrycznej, w ramach której mogą jednocześnie zostać spełnione wszystkie odbicia sygnału, budżety opóźnień propagacji i granice tłumienia. W przypadku protokołów z długością segmentów zależną od szybkości transmisji (PROFIBUS DP, CANopen) ograniczenia przy dużych prędkościach transmisji są ustalane przez opóźnienie propagacji — czas propagacji sygnału w obie strony z jednego końca segmentu na drugi musi być krótszy niż okres bitowy protokołu. Przy 12 Mb/s PROFIBUS DP jeden okres bitowy wynosi około 83 ns, a propagacja sygnału w kablu z prędkością propagacji (VOP) wynoszącą 66% prędkości światła obejmuje około 8 metrów na nanosekundę, pozostawiając bardzo mały margines dla długich segmentów. Przy niższych szybkościach transmisji okres bitowy jest na tyle długi, że opóźnienie propagacji nie jest już czynnikiem ograniczającym, a zamiast tego parametrem ograniczającym długość segmentu staje się tłumienie.

Rola prędkości propagacji w synchronizacji sieci Fieldbus i wpływ na nią konstrukcji kabla

Prędkość propagacji (VOP) — prędkość, z jaką sygnał przemieszcza się w kablu, wyrażona jako procent prędkości światła w próżni — to podstawowy parametr szybkich protokołów magistrali polowej, w których opóźnienie propagacji określa maksymalną długość segmentu. VOP zależy wyłącznie od stałej dielektrycznej materiału izolacyjnego: VOP = 1/√εr × 100%, gdzie εr jest względną stałą dielektryczną izolacji. Kabel z izolacją polietylenową (εr ≈ 2,3) ma VOP około 66%; kabel z izolacją PVC (εr ≈ 3,5–4,5) ma VOP około 47–53%. W przypadku protokołu z budżetem opóźnienia propagacji 500 ns maksymalna długość kabla z izolacją PE wynosi 500 ns × 0,66 × 3 × 10⁸ m/s = około 99 metrów; ten sam kabel z izolacją PVC pozwala na długość jedynie 71 metrów, co oznacza zmniejszenie maksymalnej długości segmentu o 28% w wyniku samego wyboru materiału izolacyjnego.

Zależność ta wyjaśnia, dlaczego specyfikacje kabli magistrali obiektowej dla szybkich protokołów konsekwentnie wymagają izolacji z polietylenu lub spienionego PE zamiast PVC i dlaczego zastąpienie skrętki dwużyłowej z izolacją PVC, która wydaje się spełniać specyfikację impedancji, nadal będzie skutkowało niezgodną instalacją przy maksymalnych długościach segmentów. Prędkość propagacji wpływa również na impedancję charakterystyczną kabla: ponieważ Z₀ = √(L/C), gdzie L to indukcyjność na jednostkę długości, a C to pojemność na jednostkę długości, a ponieważ wyższe εr zwiększa C, pozostawiając L w przybliżeniu stałe, wyższa stała dielektryczna izolacji powoduje niższą impedancję charakterystyczną, a także niższy VOP. Kabel przeznaczony do specyfikacji 120 Ω (DeviceNet) z izolacją PE nie może zostać zastąpiony kablem o tych samych wymiarach fizycznych, ale z izolacją PVC, bez impedancji niższej od specyfikacji – co dodatkowo ilustruje, dlaczego materiał izolacyjny i impedancja są nierozłącznymi specyfikacjami dla kabli magistrali polowej.

W przypadku przemysłowych sieci magistrali obiektowych, w których różne segmenty mogą wykorzystywać kable różnych producentów (powszechna sytuacja w instalacjach modernizowanych), niespójność VOP pomiędzy segmentami kabli powoduje anomalie czasowe. Dwa segmenty o nominalnie identycznej specyfikacji od różnych producentów z wartościami VOP odpowiednio 66% i 60% wprowadzają 10% różnicę opóźnienia propagacji, która objawia się międzysegmentowym jitterem taktowania. W protokołach wrażliwych na czas, takich jak EtherCAT i PROFINET IRT (izochroniczny czas rzeczywisty), które synchronizują rozproszone zegary w sieci z dokładnością do mikrosekund, różnice VOP pomiędzy segmentami kabla przyczyniają się do systematycznego przesunięcia czasowego, które musi zostać skompensowane przez urządzenie nadrzędne sieci podczas uruchamiania. Protokoły wymagające dokładności czasu cyklu poniżej mikrosekundy w 20 lub więcej segmentach nie tolerują dużych wahań VOP bez mechanizmów kompensacji zegara w urządzeniu głównym sieci.

Kabel DeviceNet: dlaczego integracja zasilania i sygnału w jednym kablu magistrali stwarza wyjątkowe wyzwania związane ze specyfikacją

DeviceNet wyróżnia się wśród głównych protokołów przemysłowych magistrali polowych integrując zarówno zasilanie urządzeń 24 V DC, jak i sygnalizację danych opartą na CAN w jednym kablu. Gruby kabel (standardowy kabel magistralny) zawiera pięć przewodów: parę sygnałów różnicowych CAN_H i CAN_L (zwykle 18 AWG), parę zasilaczy (zwykle 15 AWG w przypadku grubego kabla) i przewód odprowadzający. Ta wielofunkcyjna architektura upraszcza instalację, eliminując oddzielne okablowanie zasilające do urządzeń obiektowych, ale stwarza wyzwania związane ze specyfikacją, które nie występują w przypadku kabli magistrali tylko sygnałowej.

Przewody zasilające w kablu DeviceNet przenoszą prąd obciążenia DC, który może osiągnąć 8 A na kablu głównym, generując ciepło I²R, które podnosi temperaturę pary sygnałowej dzielącej przekrój poprzeczny kabla. Przy przewodach miedzianych od 8 A do 15 AWG rezystancja prądu stałego wynosząca 100 metrów kabla magistralnego wytwarza około 2,5 W ciepła na każdy przewodnik — co wystarcza do podniesienia temperatury wewnątrz kabla o kilka stopni powyżej temperatury otoczenia w przypadku instalacji w korytku kablowym z ograniczonym rozpraszaniem ciepła. Ten wzrost temperatury wpływa na impedancję charakterystyczną pary sygnałów poprzez rozszerzalność cieplną izolacji, zwiększa straty dielektryczne izolacji i przyspiesza starzenie się związku płaszcza. Specyfikacje DeviceNet ograniczają maksymalny prąd w kablu magistralnym nie tylko w oparciu o parametry znamionowe pojedynczego przewodu zasilającego, ale także w oparciu o łączny wpływ termiczny na wydajność pary sygnałowej — kwestia ta nie pojawia się w przypadku kabli tylko sygnałowych, w których nie ma przewodów zasilających generujących ciepło.

Spadek napięcia na przewodach zasilających to drugie ograniczenie, które ogranicza długość segmentu DeviceNet niezależnie od limitu transmisji sygnału. Urządzenia DeviceNet wymagają napięcia zasilania w określonym zakresie (11–25 V) na zacisku urządzenia; napięcie zasilania 24 V na odgałęzieniu zasilania nie może spaść poniżej 11 V w najbardziej oddalonym urządzeniu. Dla prądu magistrali wynoszącego 6 A na 100 metrach grubego kabla magistralnego (15 AWG, rezystancja pętli około 0,22 Ω/m) spadek napięcia wynosi 6 A × 0,22 Ω/m × 100 m × 2 (zasilanie i powrót) = 26,4 V — znacznie przekraczając dostępne napięcie zasilania. W praktyce wymagane jest odczepy mocy umieszczone w odstępach wzdłuż segmentu magistrali, w połączeniu ze starannym obliczeniem maksymalnego poboru prądu przez urządzenie na sekcję segmentu, aby utrzymać napięcie przy wszystkich spadkach urządzenia zgodnie ze specyfikacją. Dostawcy kabli Fieldbus dostarczający kable DeviceNet powinni podać nie tylko parametry sygnału (impedancja, pojemność), ale także rezystancję przewodu zasilającego na jednostkę długości oraz krzywe obniżania wartości znamionowych temperatury zarówno dla przewodów sygnałowych, jak i zasilających w podwyższonych temperaturach otoczenia.

Uziemienie ekranu w instalacjach kabli magistrali polowej i dlaczego nieprawidłowe uziemienie powoduje więcej problemów niż brak ekranu

Ekrany kabli magistrali Fieldbus należą do najczęściej niewłaściwie stosowanych elementów w instalacjach automatyki przemysłowej. Celem osłony jest zapewnienie ścieżki o niskiej impedancji dla prądów zakłócających w trybie wspólnym, zapobiegając ich przedostawaniu się do pary sygnałów w postaci szumu różnicowego. Osiągnięcie tego wymaga uziemienia ekranu w sposób zapewniający tę ścieżkę, jednocześnie zapobiegając różnicom potencjałów uziemienia między punktami uziemienia, które powodują przepływ prądów przez ekran – prądów, które nakładają się na sygnał w postaci szumu w trybie wspólnym i pogarszają niezawodność komunikacji. Napięcie pomiędzy tymi dwoma wymaganiami – uziemienie ekranu w celu przekierowania szumu, ale unikanie pętli uziemienia wprowadzających szum – jest rozwiązywane w różny sposób w zależności od protokołu i konkretnego środowiska szumowego.

W przypadku PROFIBUS DP standardowym zaleceniem jest jednopunktowe uziemienie ekranu kabla na końcu każdego segmentu panelu sterowania, przy czym ekran od strony pola pozostaje ruchomy lub jest podłączony poprzez kondensator uziemiający o wysokiej impedancji. Takie rozwiązanie zapobiega przepływowi prądów pętli uziemienia 50 Hz przez ekran – który jest dominującym źródłem hałasu o niskiej częstotliwości w większości zakładów produkcyjnych – zapewniając jednocześnie ochronę EMI o wysokiej częstotliwości, ponieważ pojemnościowe połączenie uziemienia na końcu pola charakteryzuje się niską impedancją przy częstotliwościach powyżej zakresu częstotliwości pętli uziemienia. W praktyce wiele instalacji uziemia ekran na obu końcach, co działa prawidłowo, gdy wszystkie urządzenia w danym segmencie mają ten sam potencjał uziemienia. W dużych zakładach, w których potencjał siatki uziemiającej pomiędzy sterownią a odległą skrzynką przyłączeniową może różnić się o 1–5 V przy 50 Hz, uziemienie na obu końcach przepuszcza przez ekran znaczny prąd 50 Hz, a pole magnetyczne wytwarzane przez te prądy indukuje szum różnicowy w parze sygnałów — dokładnie takie zakłócenia, którym ekran miał zapobiegać.

W przypadku PROFIBUS PA i Foundation Fieldbus H1, które są przeznaczone do pracy w obszarach niebezpiecznych (strefa 1 i strefa 0) zgodnie z przepisami ATEX i IECEx, uziemienie ekranu musi jednocześnie spełniać wymagania EMC i iskrobezpieczeństwa. W instalacjach iskrobezpiecznych ekran musi być uziemiony tylko w jednym punkcie – w obszarze bezpiecznym – a ekran od strony pola musi być odizolowany od uziemienia co najmniej 1 MΩ, aby zapobiec powodowaniu przez ekran ścieżki zwarcia doziemnego, która mogłaby przekroczyć limity energii bariery iskrobezpiecznej. To ograniczenie uziemiające nie podlega negocjacjom zgodnie z przepisami IS; uziemienie ekranu na obu końcach segmentu PROFIBUS PA w obszarze niebezpiecznym unieważnia certyfikat bezpieczeństwa iskrobezpiecznego instalacji niezależnie od tego, czy uziemienie ekranu stwarza funkcjonalny problem EMC.

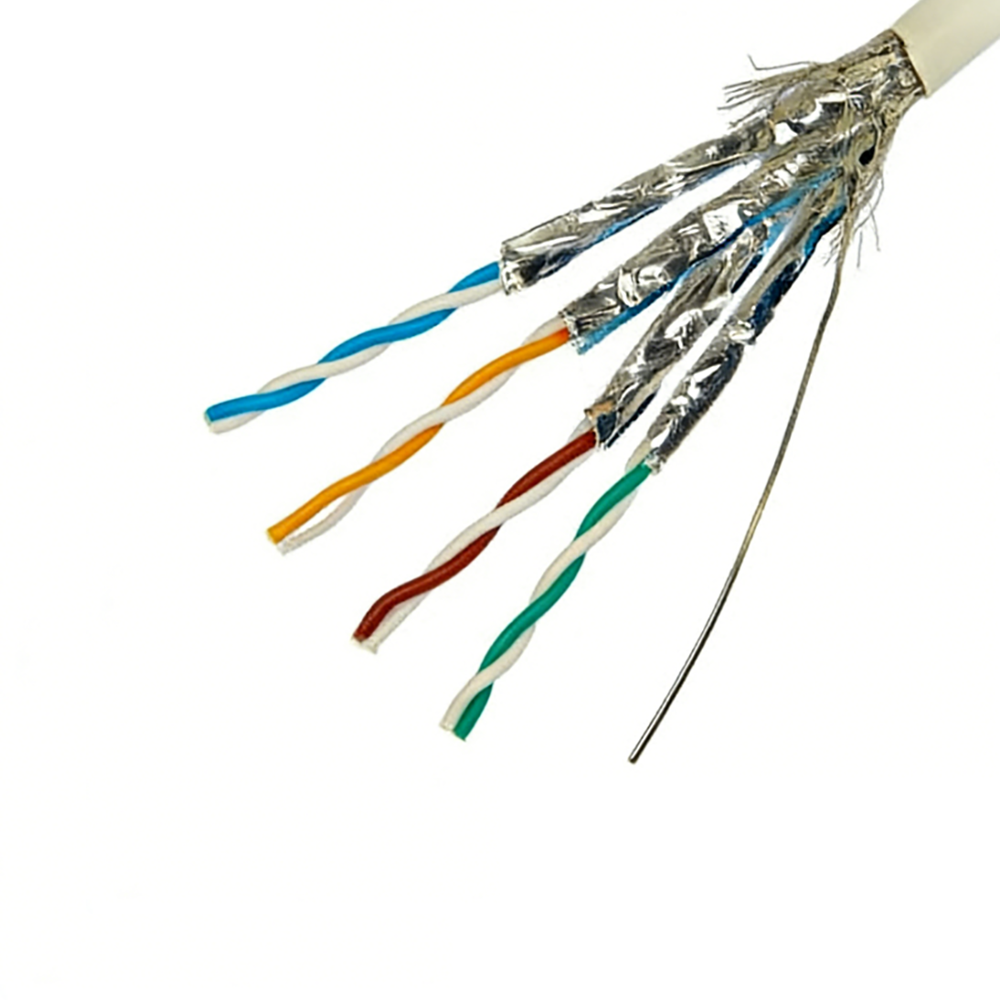

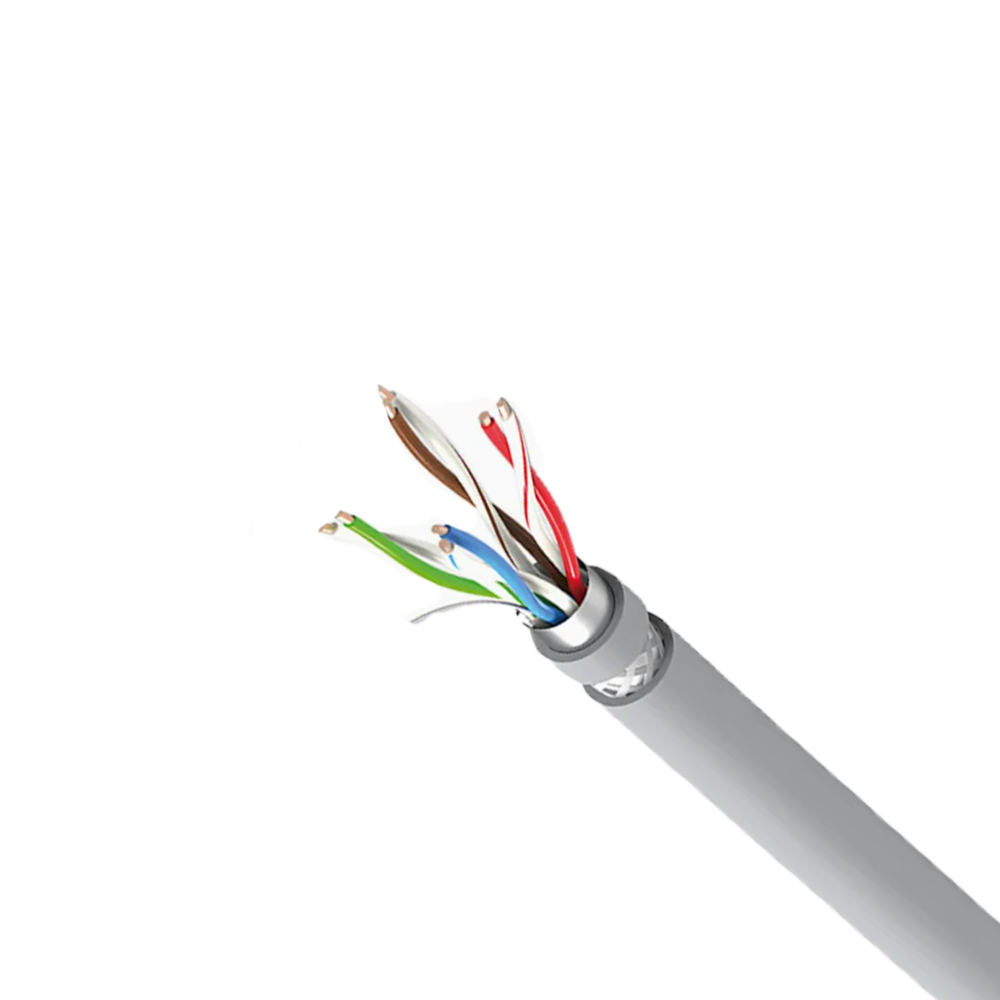

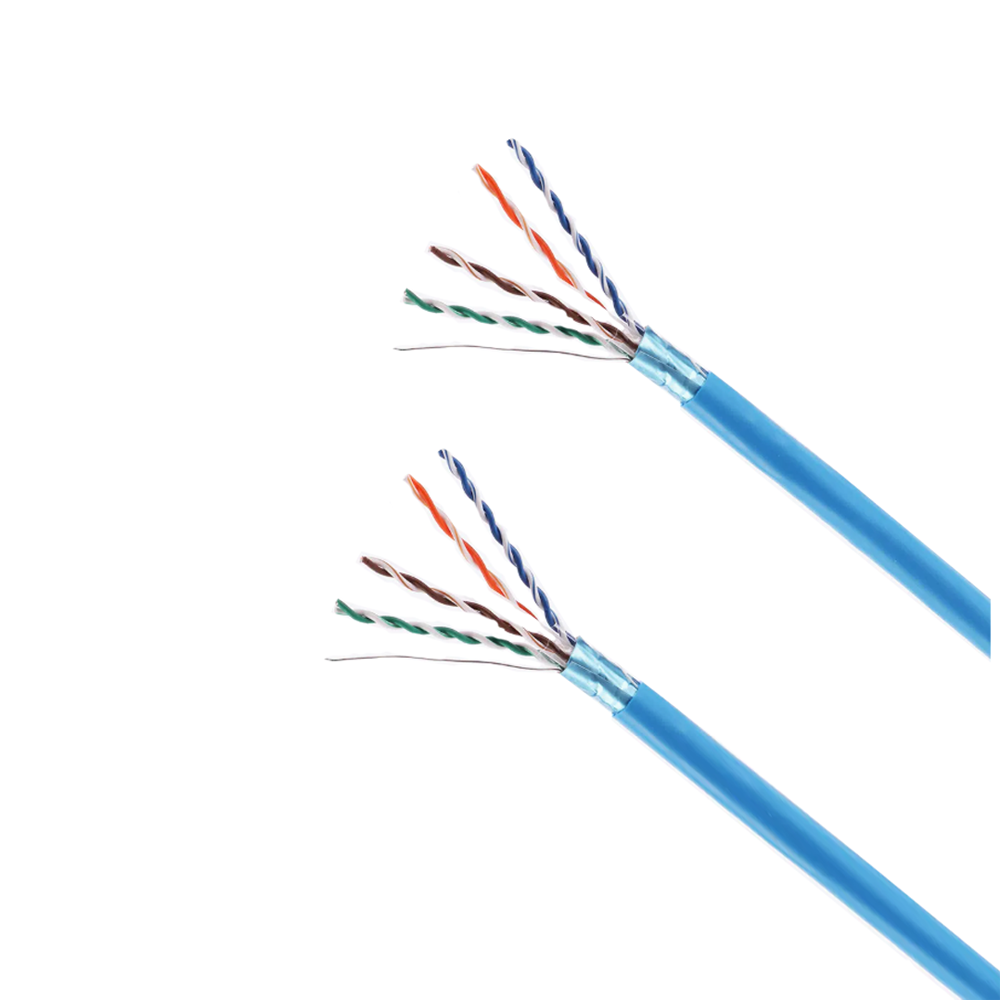

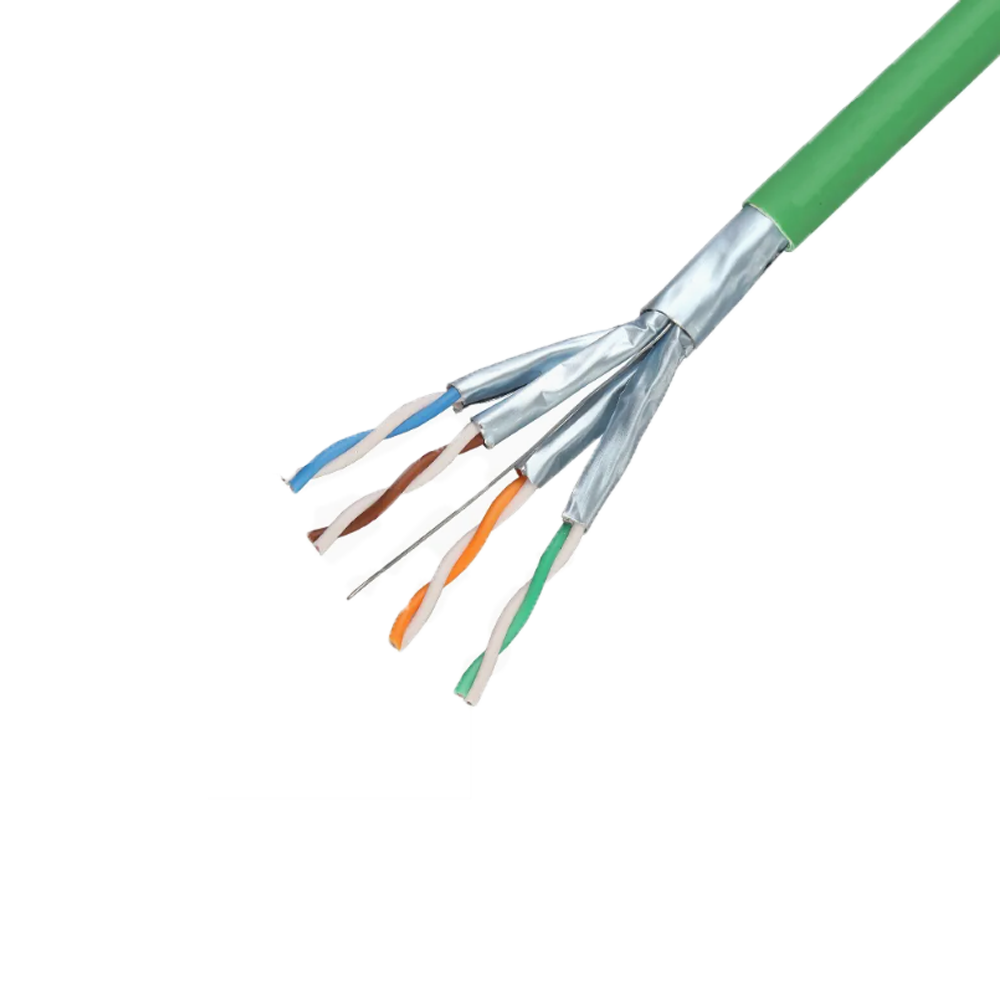

Protokoły magistrali przemysłowej Ethernet (EtherCAT, PROFINET) wykorzystujące kable Cat5e lub Cat6 mają własne wymagania dotyczące ekranowania. Standardowa praktyka dotycząca okablowania strukturalnego określa zakończenie ekranu 360° na obu końcach przy użyciu złączy RJ45 o klasie EMC lub złączy okrągłych M12 w środowiskach przemysłowych. Ponieważ Ethernet wykorzystuje interfejsy sprzężone z transformatorem, które z natury odrzucają zakłócenia w trybie wspólnym w odbiorniku, filozofia uziemienia ekranu w przypadku Ethernetu przemysłowego jest mniej krytyczna niż w przypadku magistrali obiektowych opartych na RS-485 — ale jakość mechaniczna zakończenia ekranu na złączu pozostaje ważna, ponieważ połączenia ekranu o wysokiej impedancji (przewody typu pigtail drenu) umożliwiają rozwój ścieżek powrotnych prądu ekranu z dużą częstotliwością, co pogarsza parametry EMC kabla powyżej 100 MHz.

Rezystory terminujące kable magistrali Fieldbus: dlaczego są wymagane i w jaki sposób nieprawidłowe wartości powodują niestabilność sieci

Rezystory terminujące magistralę są obowiązkowym elementem każdej instalacji magistrali obiektowej opartej na RS-485 — w tym PROFIBUS DP, CANopen i DeviceNet — mimo to należą do najczęściej nieprawidłowo stosowanych lub pomijanych elementów w przypadkach rozwiązywania problemów z siecią polową. Ich funkcją jest pochłanianie energii sygnałów docierających do końca przewodu kabel autobusowy i zapobiegają rozprzestrzenianiu się odbić sygnału z powrotem w kierunku źródła sygnału. Zrozumienie fizyki terminacji wyjaśnia, dlaczego nieprawidłowe wartości rezystorów — lub wiele rezystorów zastosowanych w lokalizacjach innych niż punkty końcowe — niszczą integralność sygnału magistrali.

Gdy sygnał rozchodzi się wzdłuż linii przesyłowej i osiąga nieciągłość impedancji, generowana jest fala odbita o amplitudzie proporcjonalnej do współczynnika odbicia Γ = (Z_load − Z₀) / (Z_load Z₀). Na zakończeniu obwodu otwartego (Z_load → ∞) Γ = 1, a fala odbita ma tę samą polaryzację i pełną amplitudę co fala padająca. W przypadku zakończenia zwarcia Γ = −1, a fala odbita ma równą amplitudę, ale przeciwną polaryzację. Rezystor końcowy równy impedancji charakterystycznej kabla (Z_load = Z₀) wytwarza Γ = 0 — brak odbicia. Dla PROFIBUS DP z Z₀ = 150 Ω, rezystor końcowy jest określony jako 150 Ω. W przypadku DeviceNet z Z₀ = 120 Ω, rezystory końcowe wynoszą 120 Ω. W przypadku CANopen (także warstwy fizycznej ISO 11898) terminacja wynosi 120 Ω na każdym końcu głównej magistrali.

Konsekwencje nieprawidłowych wartości terminacji zależą od poziomu sygnału. Rezystor końcowy 20% poniżej specyfikacji (120 Ω zamiast 150 Ω w PROFIBUS) tworzy współczynnik odbicia Γ = (120−150)/(120 150) = −0,11, wytwarzając falę odbitą o 11% amplitudy padającej, która nakłada się na sygnał we wszystkich węzłach pomiędzy terminatorem a źródłem sygnału. W przypadku sygnału PROFIBUS DP o amplitudzie różnicowej 5 V, odbicie 11% dodaje zaburzenie 0,55 V, które pojawia się w każdym węźle o jeden czas opóźnienia w obie strony po pierwotnym zboczu sygnału. Przy 12 Mb/s opóźnienie to mieści się w okresie bitowym dla długich segmentów, powodując wystąpienie odbitych zakłóceń krawędziowych podczas okna próbkowania odbiorników znajdujących się dalej i zwiększając bitową stopę błędów. Całkowite pominięcie terminacji (obwód otwarty) powoduje odbicia o pełnej amplitudzie, które mogą być wystarczająco duże, aby naruszyć próg logiczny odbiorników znajdujących się dalej, powodując całkowity błąd komunikacji przy dużych szybkościach transmisji, nawet na krótkich odcinkach.

Często błędnie rozumianą zasadą jest to, że rezystory terminujące muszą być instalowane tylko w dwóch fizycznych punktach końcowych głównego kabla magistrali – nigdy w odczepach pośrednich, połączeniach odgałęzionych lub punktach trójnikowych. Zainstalowanie rezystora końcowego na odgałęzieniu pośrednim wprowadza w tym punkcie impedancję równoległą do masy, zmniejszając efektywną impedancję szyny i generując odbicie przy każdym przejściu sygnału, niezależnie od wartości rezystora. Repeatery PROFIBUS, które regenerują sygnał i ustanawiają nowy segment magistrali, należy traktować jako punkt końcowy segmentu pod względem terminacji — każda strona wzmacniaka jest oddzielnym segmentem z własną parą rezystorów terminujących na końcach segmentu.

Parametry środowiskowe i mechaniczne kabli magistrali polowej w trudnych instalacjach przemysłowych

Standardowe kable magistrali polowej przeznaczone do okablowania panelowego i lekkich środowisk przemysłowych nie nadają się do instalacji w trudnych warunkach zakładów przetwórczych bez wyraźnej weryfikacji parametrów środowiskowych. Rafinerie ropy naftowej, zakłady chemiczne, zakłady przetwórstwa spożywczego, podstacje zewnętrzne i maszyny narażone na duże wibracje lub ciągły ruch kabli nakładają naprężenia mechaniczne i chemiczne, których standardowe płaszcze kabli magistrali polowej i materiały izolacyjne nie są w stanie wytrzymać przez 15–25 lat oczekiwanego okresu użytkowania infrastruktury sterowania procesami. Wybór kabli magistrali obiektowej o odpowiednich parametrach środowiskowych dla warunków instalacji jest równie ważny, jak wybór właściwej specyfikacji elektrycznej.

Wymagania dotyczące odporności chemicznej

Środowiska zakładów przetwórczych narażają kable magistrali polowej na działanie węglowodorów (oleje, paliwa, rozpuszczalniki aromatyczne), zasadowych środków czyszczących, kwasów i pary, z których każdy powoduje degradację określonych materiałów płaszcza w różnym tempie. Standardowe płaszcze PCV mają dobrą odporność na węglowodory alifatyczne (oleje mineralne, olej napędowy), ale znacznie pęcznieją w rozpuszczalnikach aromatycznych (toluen, ksylen) i są atakowane przez stężone kwasy i zasady. Płaszcze poliuretanowe (PUR) zapewniają doskonałą odporność na oleje i paliwa, wyjątkową odporność na ścieranie i dobrą elastyczność w niskich temperaturach, co czyni je preferowanym materiałem na osłony kabli magistrali polowej w obrabiarkach i środowiskach inżynierii mechanicznej, w których obecne są płyny obróbkowe, oleje hydrauliczne i chłodziwa. Jednakże PUR jest podatny na hydrolizę w środowiskach o wysokiej wilgotności i wysokiej temperaturze; Kabel magistrali polowej z płaszczem PUR zainstalowany w czyszczonym parą obszarze przetwarzania żywności może ulec degradacji w wyniku hydrolitycznego rozerwania łańcucha wiązania uretanowego, powodując pękanie płaszcza po 3–5 latach. W środowiskach czystych parą bardziej odpowiednie są usieciowane mieszanki płaszczowe na bazie PE lub polipropylenu o wykazanej odporności na hydrolizę, pomimo ich niższej odporności na ścieranie w porównaniu z PUR.

Trwałość mechaniczna w zastosowaniach z ruchomymi kablami

Kable magistrali polowej instalowane w ramionach robotów, prowadnicach łańcuchowych lub innych maszynach znajdujących się w ciągłym ruchu muszą utrzymywać swoje parametry elektryczne — w szczególności impedancję charakterystyczną i równowagę pojemności pary sygnałowej — przez cały okres trwałości mechanicznej kabla. Zmiany impedancji spowodowane migracją przewodnika (zmiana położenia rdzeni w płaszczu pod wpływem wielokrotnego zginania) zmieniają warunki zakończenia magistrali i mogą powodować odbicia i błędy komunikacji w sieci, która wcześniej była zgodna z wymaganiami, po dłuższym okresie użytkowania. W kablach magistrali polowej przeznaczonych do zastosowań z ciągłym zginaniem zastosowano przewody drobnożyłowe klasy 6, płaszcze z elastomeru termoplastycznego (TPE) lub PUR oraz geometrię skrętki z centralnymi wypełniaczami, które zapobiegają migracji rdzenia. Minimalny promień zgięcia w zastosowaniach z ciągłym zginaniem wynosi zazwyczaj 7,5–10 × średnica zewnętrzna kabla, w porównaniu z 4 × w przypadku instalacji nieruchomej — przekroczenie promienia zgięcia w przypadku instalacji nieruchomej w prowadniku kablowym spowoduje rozszczepienie płaszcza i zmianę położenia rdzeni w ciągu 1–3 milionów cykli zginania, znacznie mniej niż 10 milionów cykli oczekiwanych w zastosowaniach przemysłowych z łańcuchami kablowymi.

Ochrona przed wnikaniem i instalacja na zewnątrz

Kable magistrali polowej instalowane na zewnątrz lub w wilgotnym środowisku przemysłowym muszą być przystosowane do narażenia na zanurzenie w wodzie przekraczającego stopień ochrony IP67 lub IP68 podłączonego sprzętu. Zewnętrzny płaszcz kabla musi zachować swoją integralność pod wpływem promieniowania UV, deszczu, wahań temperatur od –40°C do 90°C i stężeń ozonu podwyższonych powyżej tła w miejscach w pobliżu urządzeń wyładowczych. Czarne płaszcze polietylenowe stabilizowane promieniami UV o określonej zawartości stabilizatora UV (zwykle HALS w ilości 0,2–0,5% wagowo w połączeniu z sadzą w ilości 2–3%) zapewniają odpowiednią stabilność na zewnątrz przez 20 lat żywotności. Krytycznym punktem instalacji jest to, że odporność kabla na promieniowanie UV na zewnątrz zależy od integralności płaszcza — wszelkie uszkodzenia powierzchni spowodowane ścieraniem, atakiem gryzoni lub naprężeniami instalacyjnymi, które odsłonią leżącą pod spodem izolację, niszczą ochronę przed promieniowaniem UV w tym miejscu i inicjują szybką fotodegradację. Kable magistrali zewnętrznych w instalacjach narażonych na uszkodzenia mechaniczne powinny mieć zewnętrzną warstwę ochronną z taśmy stalowej lub zbroję z blachy falistej pod płaszczem, aby zapobiec uszkodzeniu płaszcza na skutek kontaktu.
