Kompleksowe wprowadzenie do kabli łańcuchowych

I. Definicja i podstawowe cechy
Kable łańcuchowe to elastyczne kable zaprojektowane specjalnie do szybkich i wysokiej częstotliwości ruchu posuwisto-zwrotnego w zautomatyzowanych systemach łańcuchów przeciąganych. Instaluje się je w zamkniętych lub otwartych łańcuchach z tworzywa sztucznego i porusza się razem z łańcuchem, zapewniając zasilanie, sygnały sterujące i transmisję danych dla maszyn mobilnych.

Podstawowe funkcje:
Wysoka elastyczność i odporność na zginanie: Zaprojektowane do ciągłego zginania posuwisto-zwrotnego, przy małym minimalnym promieniu zginania (zwykle tak niskim jak 7,5-krotność zewnętrznej średnicy kabla), zdolne wytrzymać do 10 milionów lub więcej cykli zginania.
Odporność na skręcanie i zapobieganie skręcaniu: Zoptymalizowana struktura splotu drutu rdzeniowego skutecznie przeciwdziała naprężeniom wewnętrznym generowanym podczas ruchu w prowadniku kablowym, zapobiegając skręcaniu się kabla i splątaniu drutu rdzeniowego.
Odporność na naprężenia mechaniczne: Doskonała odporność na rozciąganie, ściskanie i zużycie, wytrzymująca ciągłe tarcie i ściskanie o ścianki prowadnicy i innych kabli.
Wysoka stabilność strukturalna: Niska przyczepność pomiędzy drutami rdzenia zapobiega sklejaniu się podczas ruchu, a konstrukcja centralnego wypełnienia zapewnia, że ​​kabel pozostaje zaokrąglony i utrzymuje stabilną trajektorię ruchu w łańcuchu przeciągającym.

II. Główne typy i scenariusze zastosowań
Klasyfikacja według funkcji:
Kable łańcuchowe mocy: przesyłają wyższe napięcia i prądy do zasilania silników mobilnych i urządzeń napędowych.
Sterowanie kablami łańcuchowymi: przesyłanie sygnałów sterujących i sygnałów czujników przy niższych poziomach napięcia i nacisku na właściwości przeciwzakłóceniowe.
Kable łańcuchowe do transmisji danych/magistrali: Używane do transmisji danych o wysokiej częstotliwości, takiej jak Ethernet (CAT5e/6/7) i magistrala polowa (PROFIBUS, CAN itp.), wymagające niskiego tłumienia i wysokiej skuteczności ekranowania.

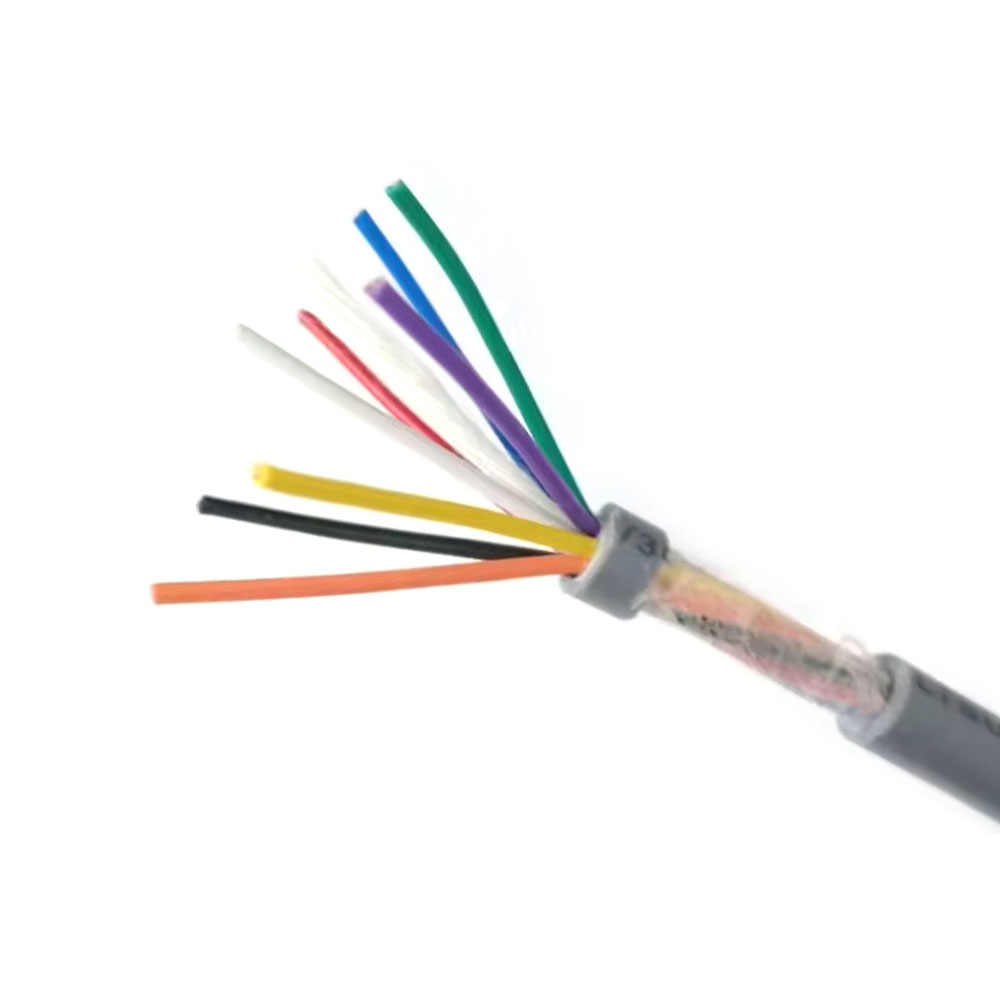

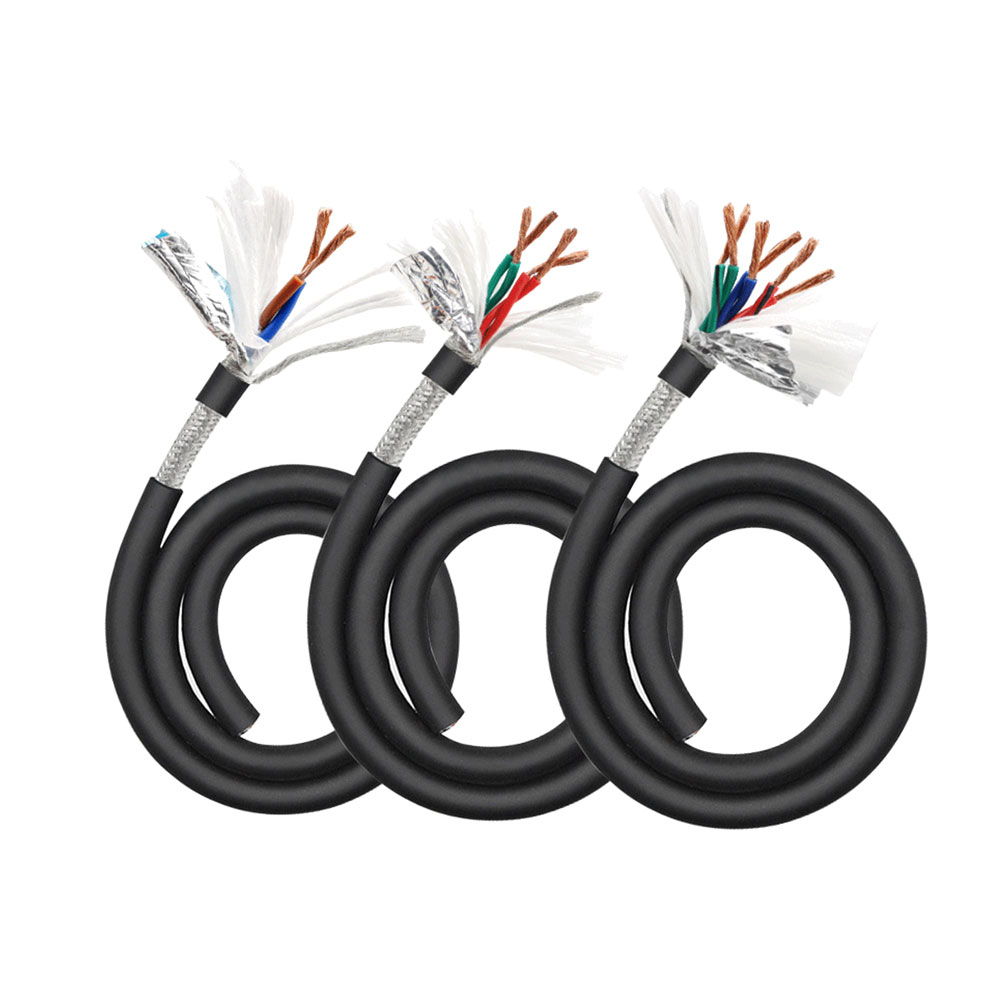

Hybrydowe/kompozytowe kable łańcuchowe: Zintegruj zasilanie, sterowanie, dane, a nawet światłowody lub linie powietrzne w jednym kablu, uzyskując wysoce zintegrowane okablowanie.

Typowe obszary zastosowań:
Obrabiarki CNC: używane do transmisji mocy i sygnału w elementach mobilnych, takich jak magazyny narzędzi, wrzeciona i stoły robocze.
Roboty przemysłowe: stosowane w jednostkach ruchu liniowego, takich jak siódma oś (szyna podłogowa) robotów i modułów liniowych.
Zautomatyzowane linie produkcyjne: używane do transmisji mocy i sygnałów w mobilnych elementach linii do transportu materiałów, linii montażowych i sprzętu testującego.
Systemy logistyczne i magazynowe: Stosowane do mobilnego zasilania wózków widłowych, wózków wahadłowych i automatycznych systemów sortowania.
Sprzęt do oświetlenia scenicznego: używany do mobilnych kratownic oświetleniowych i urządzeń dźwigowych.

III. Kluczowe kontrole procesu produkcyjnego
Konstrukcja przewodnika: Wykonany z bardzo cienkich drutów z miedzi beztlenowej (o średnicy zaledwie 0,05 mm) przy użyciu specjalnych metod splatania wiązek, aby zapewnić, że przewodniki nie pękną, a rezystancja pozostanie stabilna podczas wielokrotnego zginania.
Materiały izolacyjne: Wytrzymałe, bardzo elastyczne, specjalne materiały PVC, TPE lub PUR dobiera się tak, aby warstwa izolacyjna nie pękała ani nie przylegała pod wpływem naprężeń dynamicznych.
Skręt i okablowanie z drutu rdzeniowego: Zastosowano zoptymalizowaną warstwową i wiązkową strukturę splotów, z precyzyjną koordynacją kierunku i skoku skrętu w każdej warstwie, aby zrównoważyć naprężenia wewnętrzne i zapobiec „tworzeniu się klatki” kabla.
Środek rozciągający i wypełnienie: W środku kabla umieszcza się zwykle niemetalowy element rozciągający o dużej wytrzymałości (taki jak włókno kevlarowe), aby absorbować naprężenia rozciągające. Wypełniacze zapewniają okrągłość konstrukcji i zmniejszają tarcie wewnętrzne.

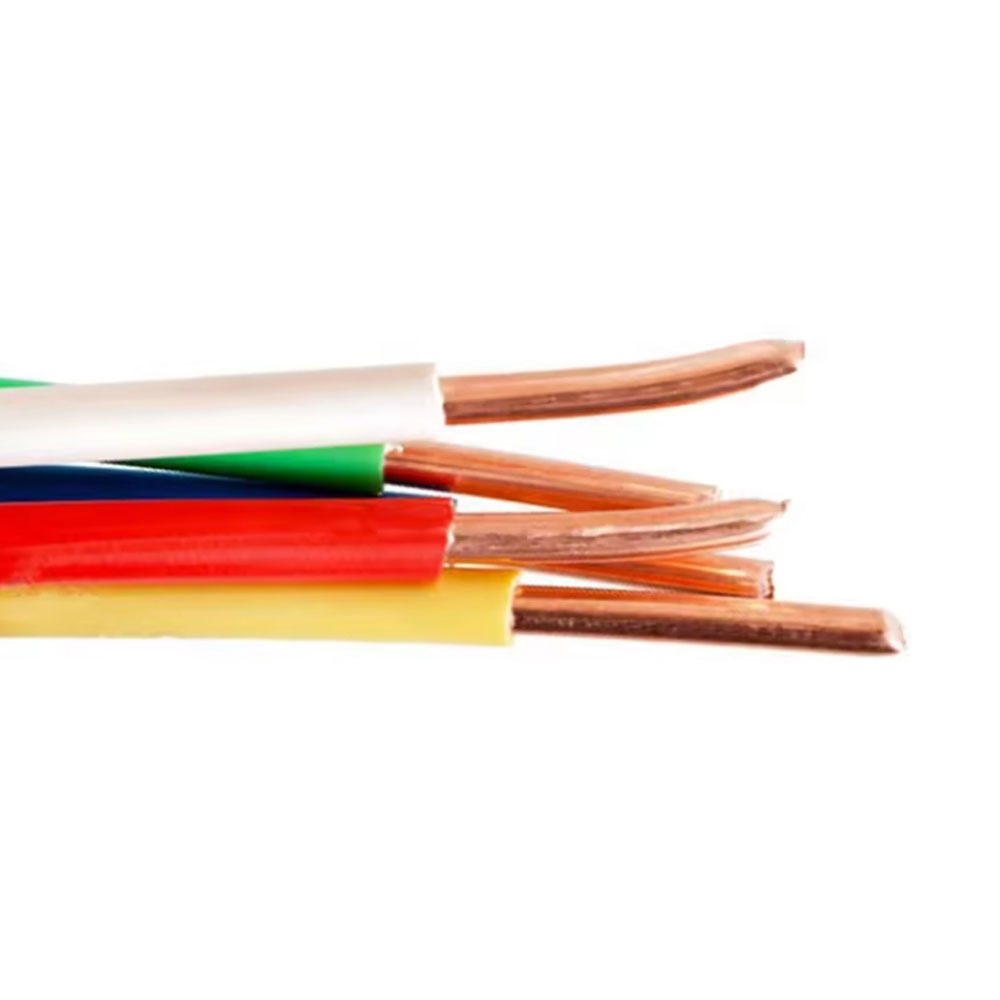

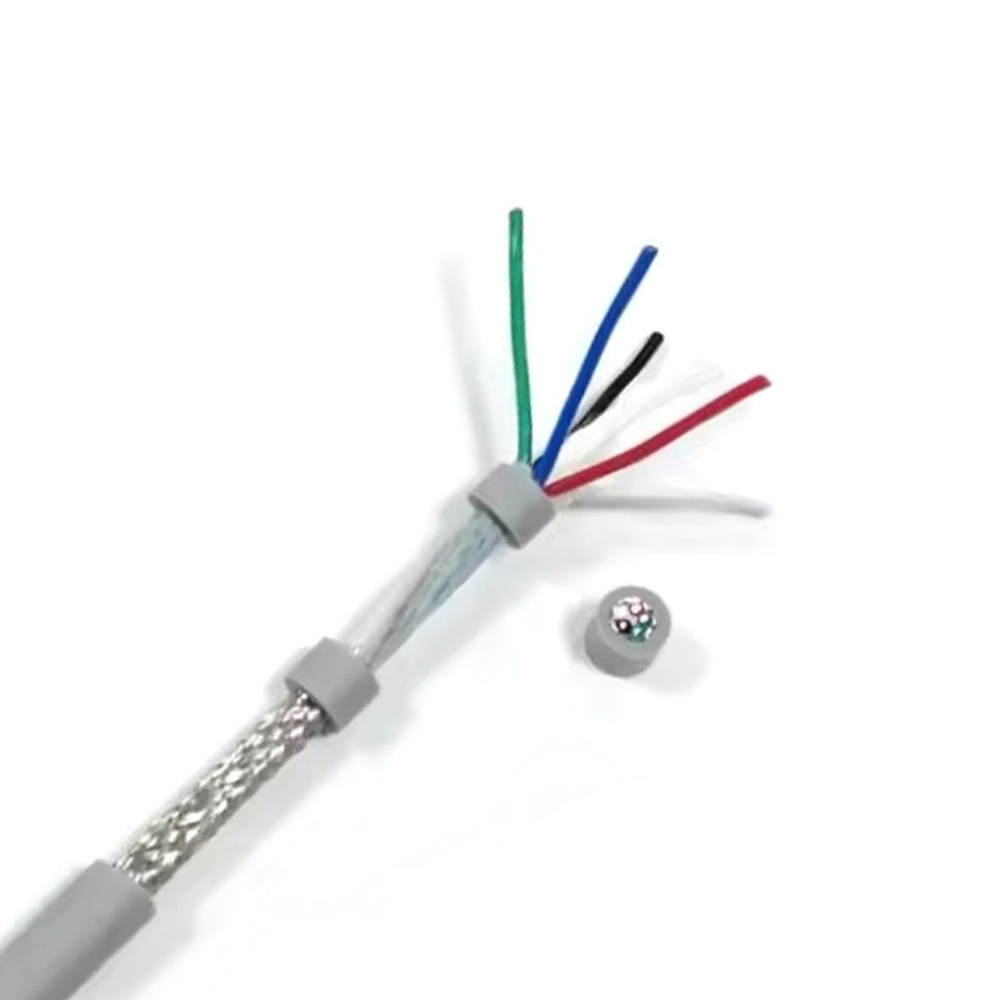

Ekranowanie i osłona: Ekranowanie z plecionego drutu miedzianego o dużym pokryciu (zwykle ≥85%) zapewnia skuteczną odporność na zakłócenia elektromagnetyczne. Płaszcz zewnętrzny wykonany jest z bardzo odpornego na zużycie, oleju i rozdarcia materiału poliuretanowego (PUR), o gładkiej powierzchni lub rowkach zmniejszających współczynnik tarcia.

IV. Szczegółowe zalety podstawowe
Wydłużona żywotność: Zaprojektowane z myślą o dużej liczbie cykli, z żywotnością od milionów do dziesiątek milionów ruchów posuwisto-zwrotnych w odpowiednich warunkach instalacji, co znacznie skraca przestoje sprzętu, czas konserwacji i koszty wymiany.
Wysoce niezawodna transmisja: zoptymalizowana konstrukcja elektryczna i struktura ekranowania zapewniają stabilne zasilanie, wyraźne sygnały sterujące i nieprzerwaną transmisję danych przy niskim poziomie błędów bitowych podczas ciągłego ruchu.
Łatwa instalacja i oszczędność miejsca: Wysoka elastyczność ułatwia instalację w kompaktowych przestrzeniach prowadników kablowych. Kable hybrydowe mogą zastąpić wiele kabli jednofunkcyjnych, upraszczając okablowanie, oszczędzając przestrzeń w wewnętrznym prowadniku i zmniejszając wagę systemu.
Wysoka ochrona mechaniczna i możliwości adaptacji: Wytrzymała osłona i struktura wewnętrzna zapewniają doskonałą odporność na zużycie, ściskanie i uderzenia, dostosowując się do typowych warunków środowiskowych w fabryce, takich jak olej, chłodziwo i zanieczyszczenia.
Przewidywalna trajektoria ruchu: Stabilna konstrukcja zapewnia, że ​​kabel zachowuje stałą formę podczas zginania w prowadniku, umożliwiając płynny ruch i unikając zakleszczania się z łańcuchem lub innymi kablami, co zmniejsza ryzyko awarii.

Podsumowanie
Przewody łańcuchowe są „liną ratunkową” zapewniającą niezawodne działanie zautomatyzowanych urządzeń o dużej dynamice. Ich podstawowa wydajność polega na doskonałej integracji trwałości mechanicznej i stabilności elektrycznej poprzez precyzyjny projekt konstrukcyjny i dobór materiałów.
