Kompleksowe wprowadzenie do kabli płaskich

I. Definicja i podstawowa charakterystyka

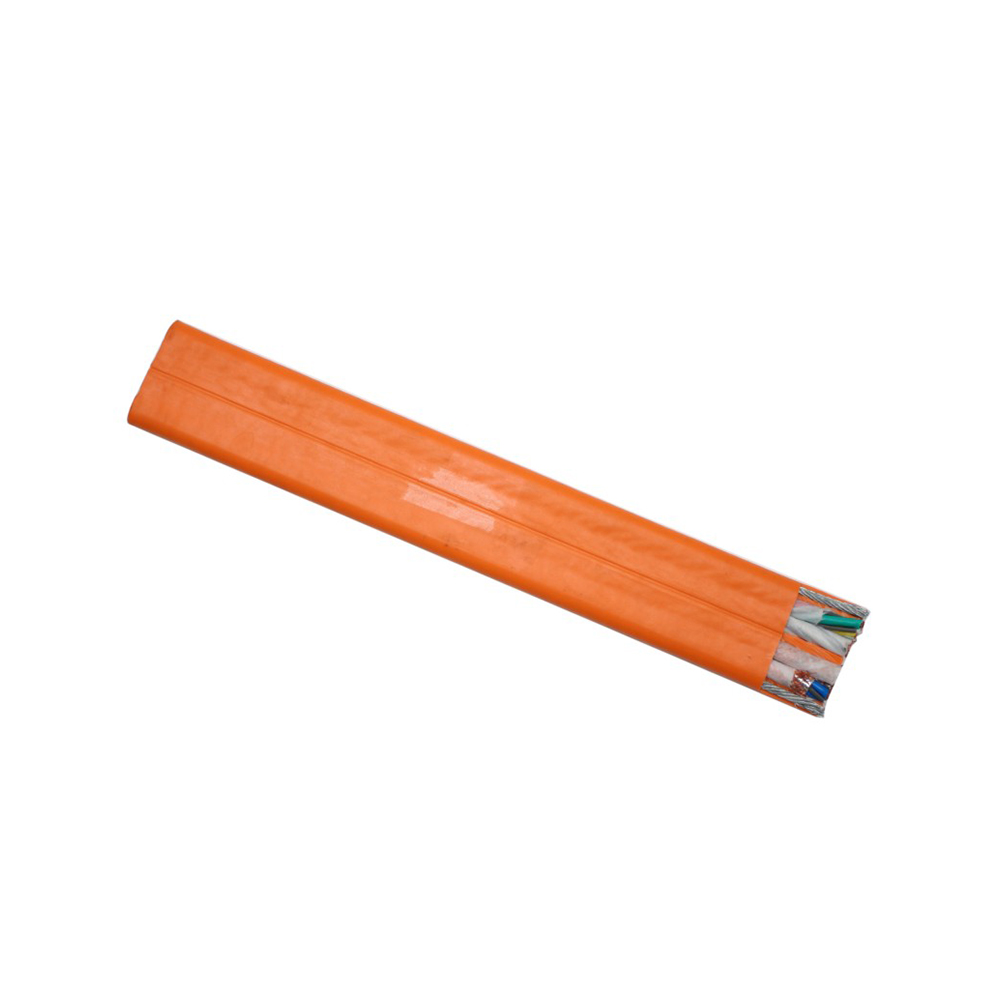

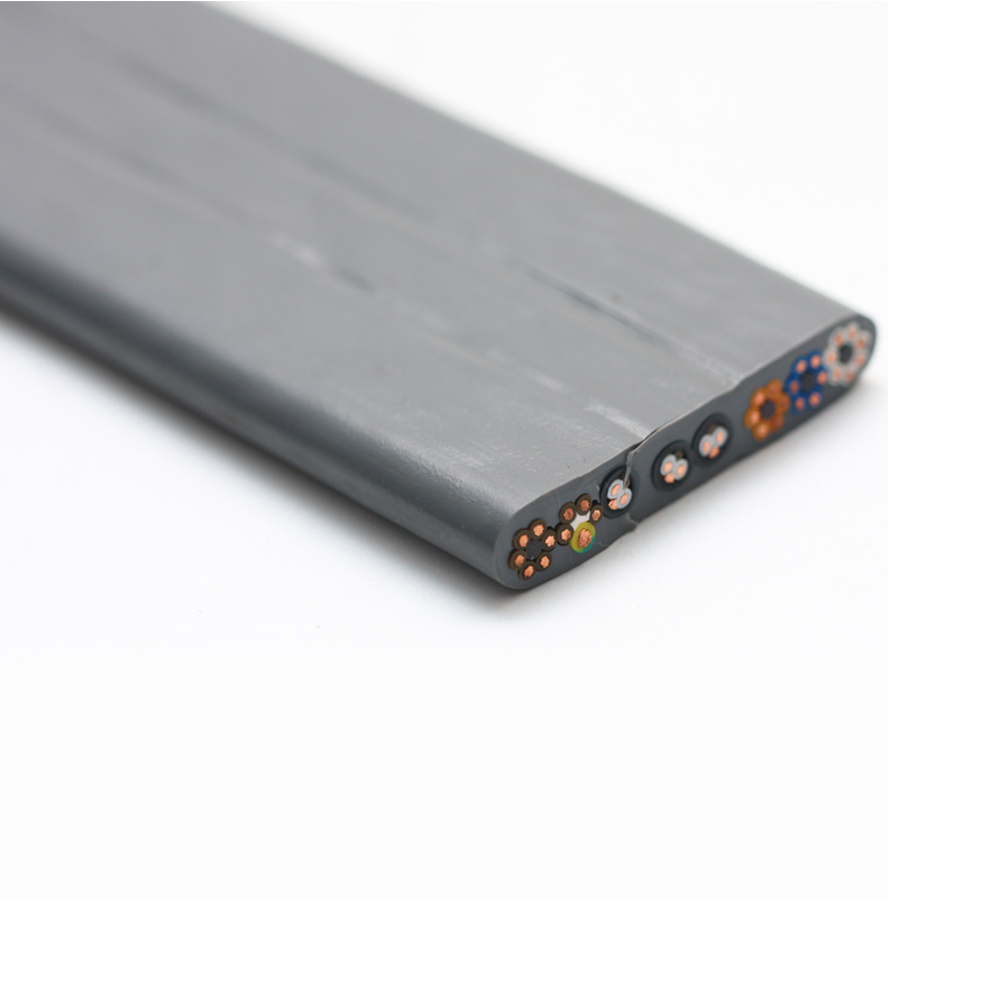

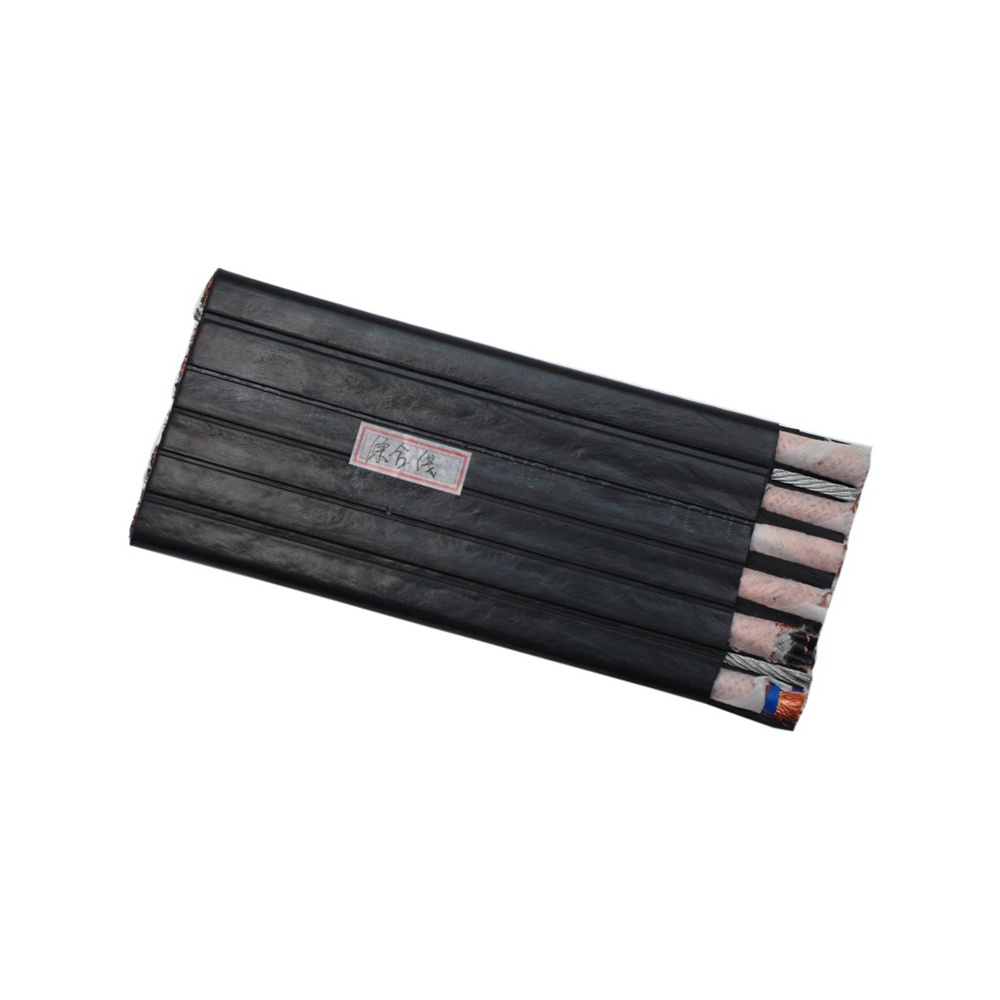

Kable płaskie to kable z przewodnikami ułożonymi równolegle w płaskiej strukturze, zwykle charakteryzujące się stosunkiem szerokości do grubości większym niż 4:1. Ta unikalna konstrukcja zapewnia wyraźne korzyści w zastosowaniach o ograniczonej przestrzeni.

Podstawowe cechy:
Płaska struktura: Wszystkie przewody są ułożone równolegle w tej samej płaszczyźnie, przy znacznie zmniejszonej grubości w porównaniu do kabli okrągłych.
Wysokie wykorzystanie przestrzeni: Można zainstalować blisko powierzchni, oszczędzając przestrzeń instalacyjną.
Doskonała elastyczność: Można zginać w kierunku przekroju poprzecznego przy małym promieniu gięcia.
Łatwa instalacja: Przewody dopasowują się do styków złącza bez konieczności skręcania.
Dobre odprowadzanie ciepła: płaska struktura zwiększa powierzchnię rozpraszania ciepła.

II. Główne typy i scenariusze zastosowań
Połączenia wewnętrzne w urządzeniach elektronicznych: Transmisja sygnału w urządzeniach takich jak płyty główne komputerów, drukarki i skanery.
Połączenia sprzętu medycznego: Kompaktowe okablowanie wewnątrz monitorów, urządzeń ultradźwiękowych i aparatów rentgenowskich.
Sprzęt automatyzacyjny: Połączenia ruchomych części robotów, maszyn CNC i sprzętu półprzewodnikowego.
Transport: Wiązki przewodów do samochodów, awioniki i okablowanie wewnętrzne w pojazdach transportu kolejowego.
Sprzęt AGD: Połączenia paneli sterowania w pralkach, klimatyzatorach, lodówkach itp.
Systemy oświetleniowe LED: Połączenia listew świetlnych i okablowania wewnętrznego w kasetonach reklamowych.
Sprzęt testowy i pomiarowy: Połączenia sond i transmisja sygnału o dużej gęstości wewnątrz przyrządów.

III. Kluczowe kontrole procesu produkcyjnego
Przygotowanie przewodnika: wykorzystuje rafinowaną miedź lub stopy miedzi, z przewodnikami o okrągłych lub płaskich prostokątnych kształtach. W zastosowaniach wymagających wysokiej częstotliwości przewodniki są cynowane lub srebrzone.
Obróbka izolacji: Materiały obejmują PCV, PET, PI lub tworzywa fluorowe. Równomierność grubości izolacji kontrolowana jest w zakresie ±0,01 mm.
Układ równoległy: Precyzyjne koła prowadzące układają izolowane rdzenie równolegle, z tolerancją odstępu kontrolowaną w zakresie ± 0,05 mm.
Klejenie i mocowanie: Równoległe rdzenie są mocowane w jednolitą strukturę poprzez prasowanie na gorąco lub klejenie. Siła wiązania zapewnia brak rozwarstwiania się podczas użytkowania.
Obróbka ekranująca: W razie potrzeby dodaje się folię aluminiową lub warstwę ekranującą z siatki miedzianej, przy czym pokrycie przekracza 95%.
Powłoka zewnętrzna: Powłoka z wytłaczanego PCV, poliuretanu lub gumy silikonowej o jednakowej grubości i gładkich krawędziach.
Kontrola jakości: 100% testów przewodzenia i testów napięcia wytrzymywanego izolacji. Kable wysokiej częstotliwości poddawane są również testom impedancji charakterystycznej.

IV. Szczegółowe zalety podstawowe
Zaleta oszczędzająca miejsce: Płaska konstrukcja umożliwia rozmieszczenie wielu przewodów w przestrzeni o ograniczonej grubości, poprawiając wykorzystanie przestrzeni o 30%-50% w porównaniu z kablami okrągłymi.
Wygoda instalacji Zaleta: Równoległe przewody łatwo dopasowują się do złączy, co skraca czas instalacji. Można go przymocować bezpośrednio za pomocą taśmy lub klipsów, eliminując potrzebę stosowania specjalistycznych uchwytów.
Elastyczność i trwałość Zaleta: Wytrzymuje wielokrotne zginanie przy minimalnym promieniu gięcia do 5-krotności grubości. Specjalnie zaprojektowane kable płaskie mogą osiągnąć trwałość zginania przekraczającą 1 milion cykli.
Zaleta wydajności elektrycznej: Struktura równoległa zmniejsza indukcyjność przewodnika, co sprzyja transmisji sygnału o wysokiej częstotliwości. Stały odstęp między przewodnikami zapewnia stabilną impedancję charakterystyczną.
Zaleta odprowadzania ciepła: Płaska konstrukcja zwiększa powierzchnię rozpraszania ciepła, umożliwiając wyższe obciążenia prądowe. Obciążalność prądowa jest o 10%-20% większa niż w przypadku kabli okrągłych o tym samym przekroju poprzecznym.
Zaleta w postaci opłacalności: Niższe koszty całkowite dzięki zaoszczędzonej przestrzeni i czasu instalacji. Wysokie wykorzystanie materiału i minimalne straty produkcyjne.
Zaleta niezawodności: Stabilna konstrukcja zmniejsza ryzyko względnego przemieszczenia pomiędzy przewodnikami. Równomierny rozkład naprężeń w warstwie izolacyjnej zmniejsza ryzyko wyładowań niezupełnych.
Zaleta standaryzacji: Zgodność z międzynarodowymi standardami, takimi jak UL, CSA i VDE. Niektóre modele są zgodne ze specyfikacjami branżowymi.

VI. Kierunki innowacji technologicznych
Ultra-cienki rozwój: rozwój ultracienkich płaskich kabli o grubości poniżej 0,5 mm, aby zaspokoić potrzeby urządzeń przenośnych.
Integracja o dużej gęstości: Integracja zasilania, sygnałów, włókien optycznych i innych mediów transmisyjnych w jednym płaskim kablu.
Elastyczna integracja obwodów: łączenie płaskich kabli z elastycznymi obwodami drukowanymi w celu uzyskania bardziej złożonych funkcji łączności.
Zastosowanie materiałów przyjaznych środowisku: Stosowanie materiałów izolacyjnych nadających się do recyklingu, biodegradowalnych i przyjaznych dla środowiska.
Inteligentne kable płaskie: integracja czujników do monitorowania w czasie rzeczywistym temperatury, odkształcenia i innych parametrów.

Kable płaskie odgrywają niezastąpioną rolę w zastosowaniach o ograniczonej przestrzeni i okablowaniu o dużej gęstości ze względu na ich unikalne zalety konstrukcyjne. W miarę ewolucji urządzeń elektronicznych w kierunku miniaturyzacji i lekkiej konstrukcji, zakres zastosowań kabli płaskich będzie się dalej rozszerzał, a wymagania techniczne będą nadal rosły. Wybór odpowiedniego kabla płaskiego wymaga wszechstronnego rozważenia parametrów elektrycznych, właściwości mechanicznych, możliwości dostosowania do środowiska, wymagań instalacyjnych i innych czynników.
